ZYNQ-裸PS工程调试以及固化流程

本文详细介绍了ZYNQ裸机工程的调试过程,包括配置PS输入时钟、CPU PLL时钟、FCLK_CLK0时钟、DDR控制器、MIO等关键步骤。同时,提供了QSPI-JTAG和SD卡两种固化的具体流程链接,并分享了SDK中的硬件调试方法,包括新建Debug Configuration和设置调试参数等。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

zynq IP需要配置的几项:
1.PS输入时钟
2.CPU PLL时钟
3.PL Fabric Clocks-FCLK_CLK0:100MHZ 这个时钟可以用于提供给PLL使用
4.PS内存配置(DDR控制器配置)
5.Bank I/O电压设置
6.根据需要配置MIO(SPI、ETH0、SD0、UART)
7.Generate Output Products
8.Create HDL Wrapper
9.Generate Bitstream
10.Export Hardware - include bitstream
11.Launch SDK
12.New Application Project
13.根据需要操作具体工程
QSPI - Jtag固化流程:
https://blog.youkuaiyun.com/qq_38843940/article/details/102919602
SD卡固化流程:
https://blog.youkuaiyun.com/qq_38843940/article/details/102918407

以下是调试教程

14.硬件调试准备
15.右键 Application -> Debug As ->Debug Configurations

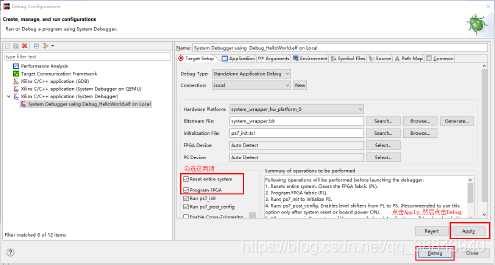

16.双击 Xilinx C/C++ application(System Debugger) 这个位置新建,生成 Application 的调试文件
17.如下设置设置标红处
18.进入 SDK 调试界面

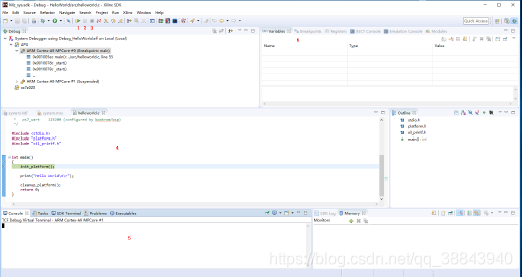

---->1、启动 2、暂停 3、停止 4、代码 5、信息控制台 6、调试变量
