本文档详细介绍了如何利用PYNQ-Z2开发板进行流水灯实验，包括创建Vivado工程，编写Verilog代码，配置引脚，设置时钟约束，并最终将设计下载到FPGA实现4颗LED轮流闪烁的效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一 实验目标

轮流点亮开发板下面的4颗LED灯

二 实验步骤

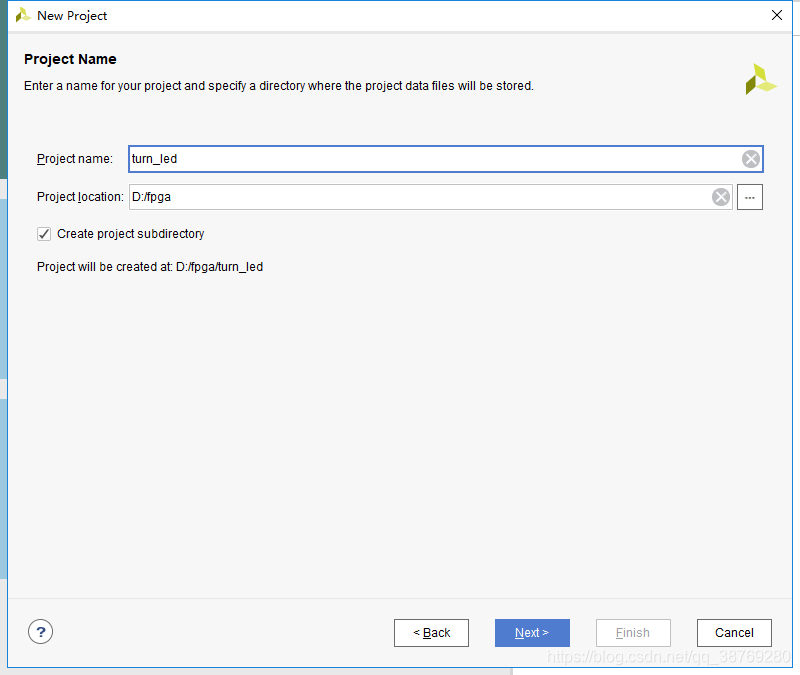

  1. 启动Vivado，点击创建一个新工程，工程名为turn_led
    在这里插入图片描述

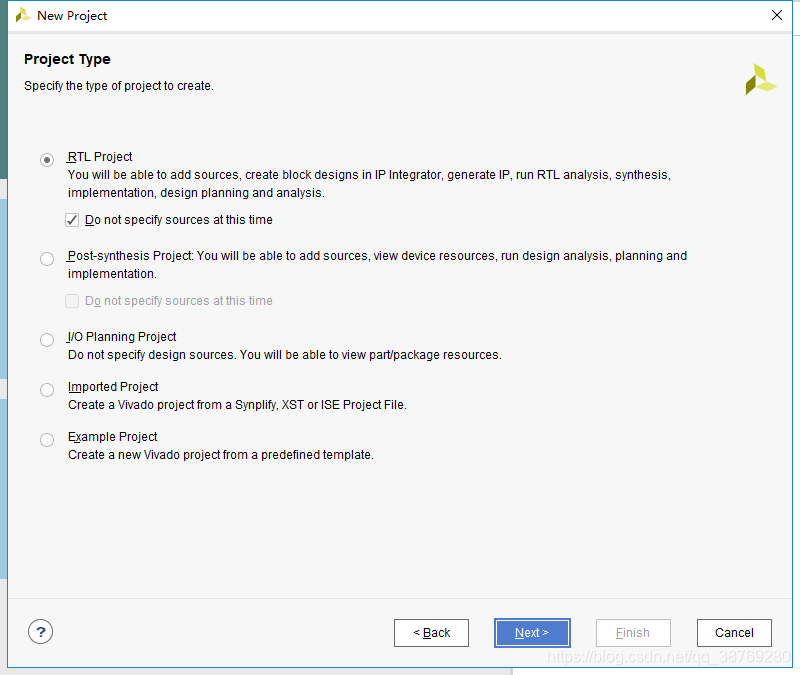

  2. 选择RTL工程
    在这里插入图片描述
  3. 选择开发板Boards，在其中选择PYNQ-Z2
    在这里插入图片描述

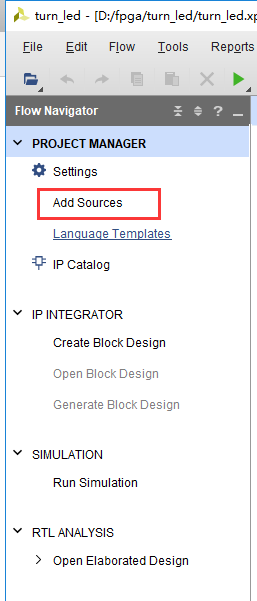

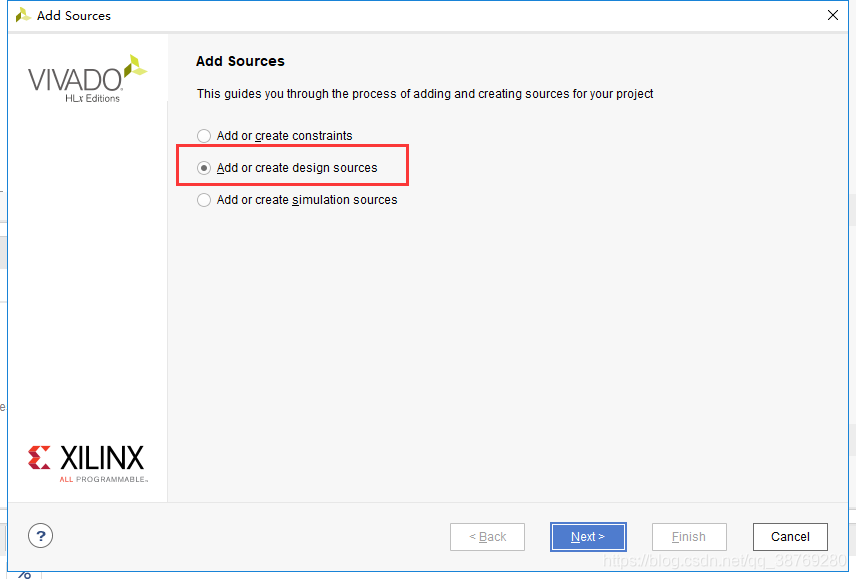

  4. 点击Add source，选择第二个选项
    在这里插入图片描述
    在这里插入图片描述

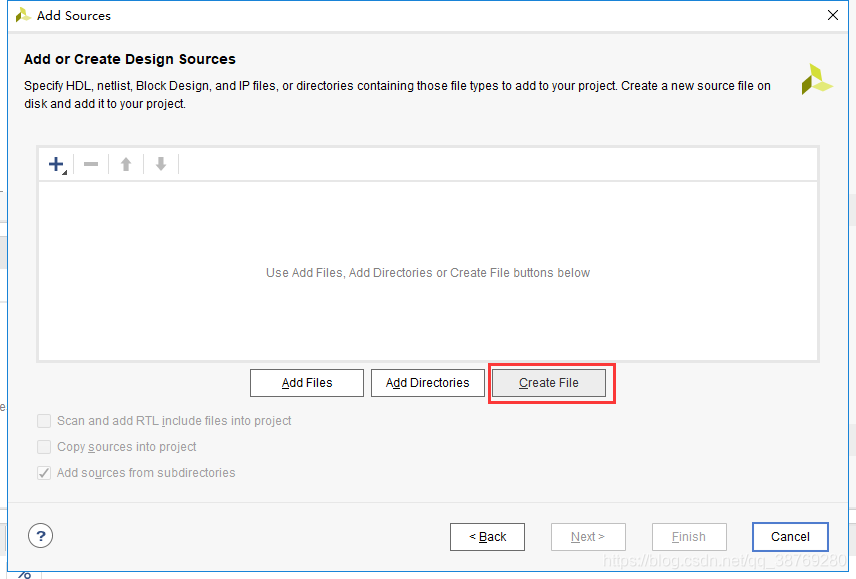

  5. 选择Create File，文件名为led
    在这里插入图片描述
