在pynq上通过PS+PL实现软硬件联合开发

一 实验目标

  1. 点亮开发板下面的三个灯
  2. 在SDK中输出“Hello Word”

二 实验步骤

1.PL端

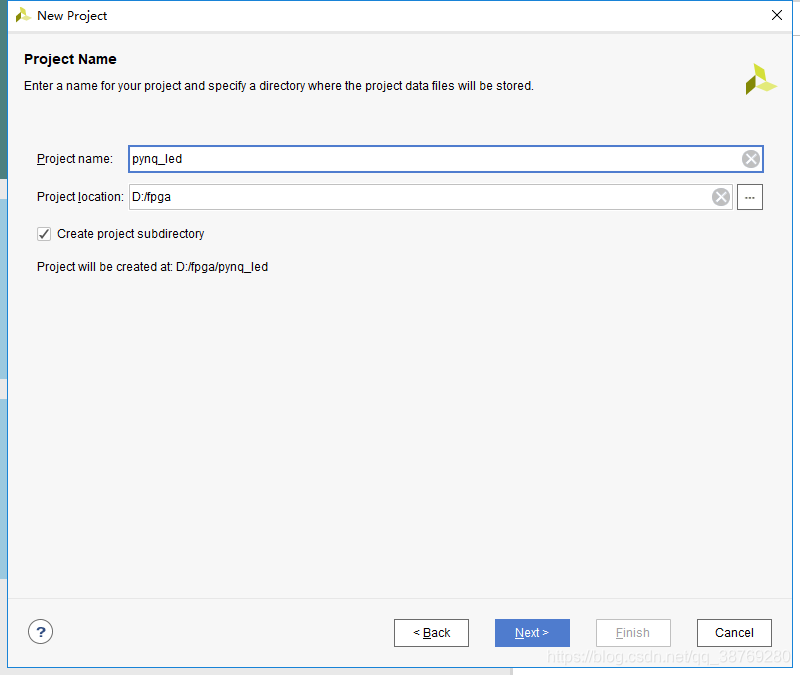

  1. 启动Vivado，点击创建一个新工程，工程名为pynq_led
    在这里插入图片描述

  2. 选择RTL工程
    在这里插入图片描述

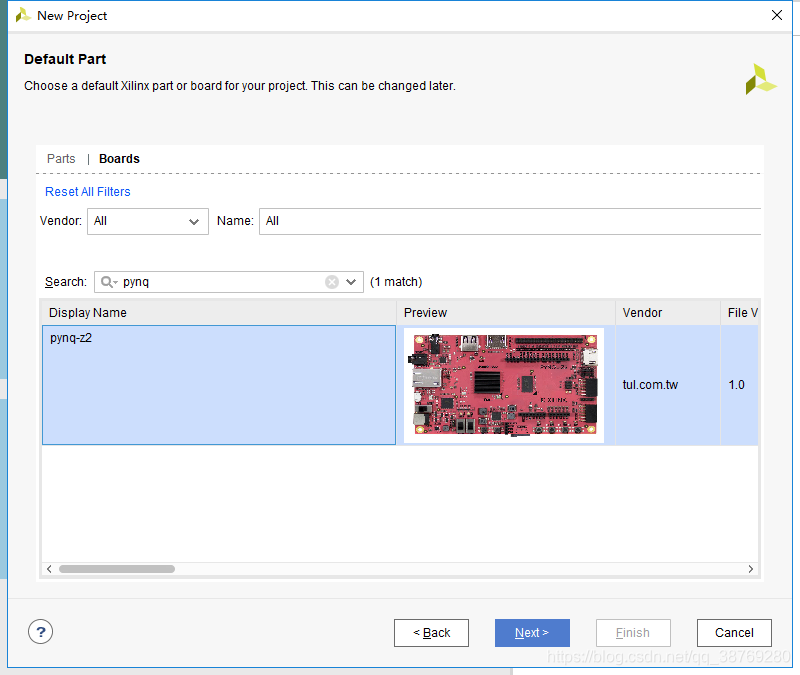

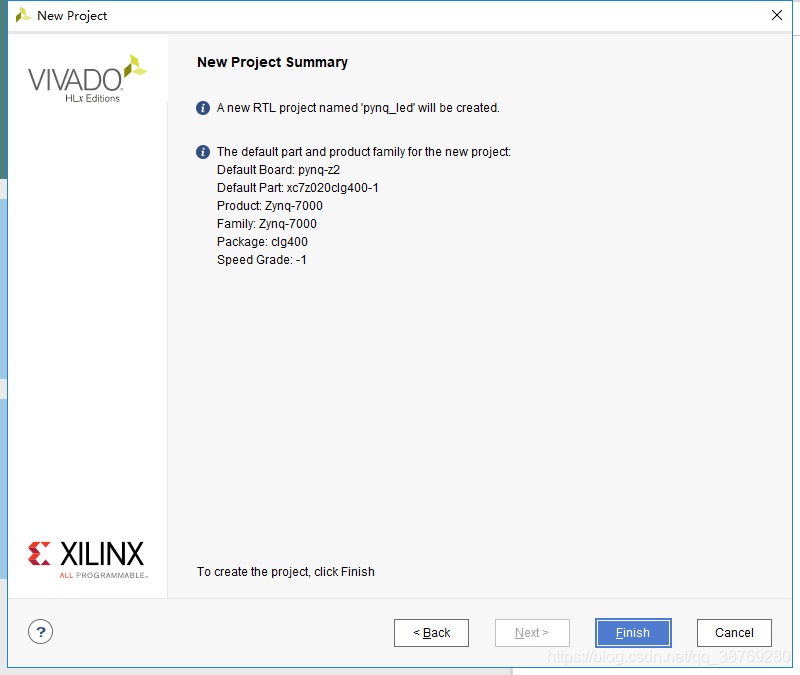

  3. 选择开发板Boards，在其中选择PYNQ-Z2 在这里插入图片描述
    在这里插入图片描述

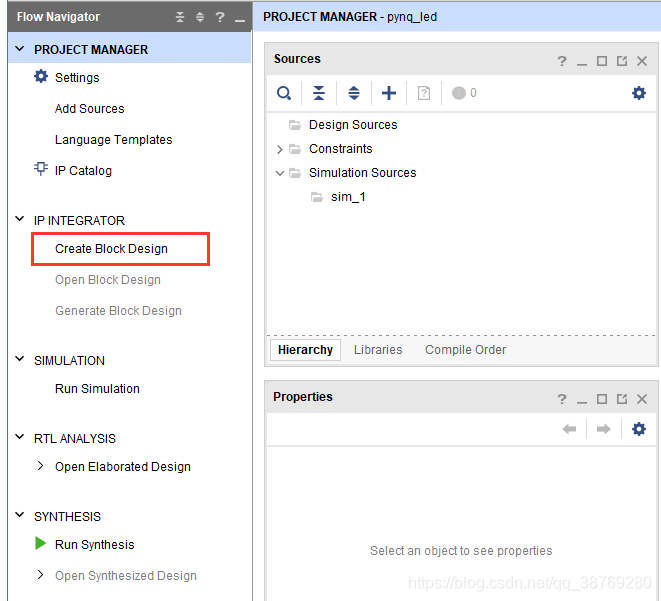

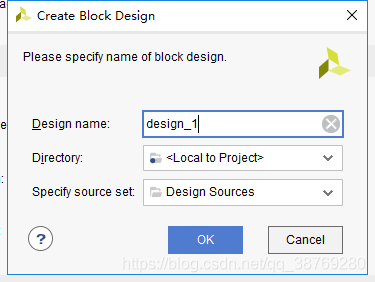

  4. 在左侧导航中选择create block design
    在这里插入图片描述
    在这里插入图片描述

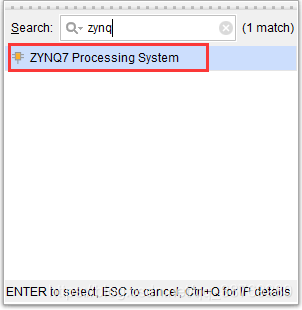

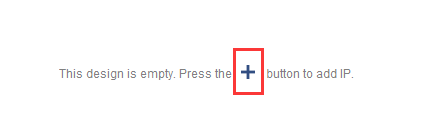

  5. 在工作框中点击加号添加ZYNQ7 Processing System添加到工作面板中
    在这里插入图片描述
    在这里插入图片描述

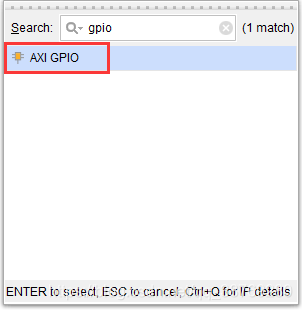

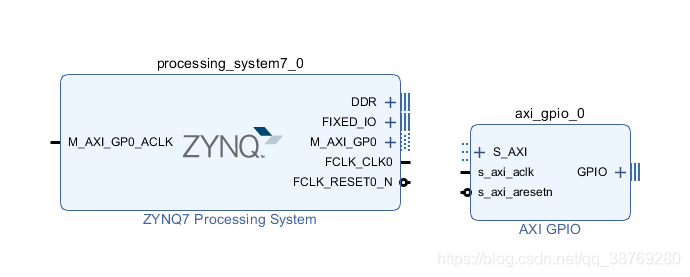

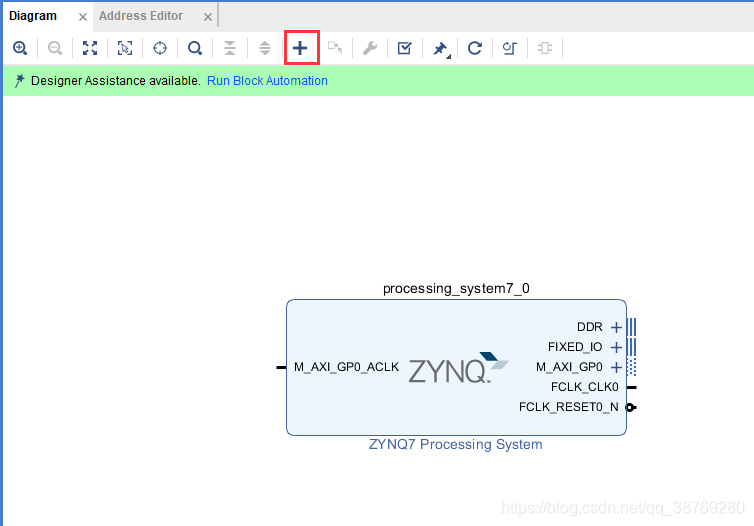

  6. 继续添加 IP，输入 GPIO在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

  7. 双击 Zynq 模块，点亮 UART0
