网络配置1:VLAN配置

本文介绍了一个具体的VLAN配置实验案例,包括将两个直接相连的交换机区域划分为三个VLAN区域(Vlan10、Vlan20、Vlan30),并通过配置交换机之间的trunk口来实现不同VLAN间的通信。文章详细记录了配置步骤,从连接设备到最终的VLAN逻辑隔离,通过ping测试验证了配置的有效性。
VLAN的配置

实验需求:将两个直接相连的交换机(SwitchA和SwitchB)所在的区域划分为三个VLAN区域(Vlan10 Vlan20 Vlan30),只允许vlan间进行通信

实验截图:



配置步骤:

1、按上图所示进行连接之后,并配置各个PC终端的地址

2,交换机之间中继线口的配置

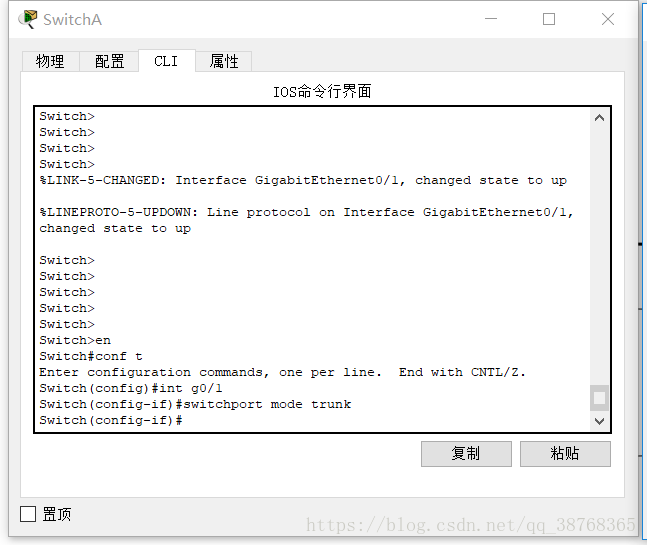

对SwitchA的交换机trunk口的配置:

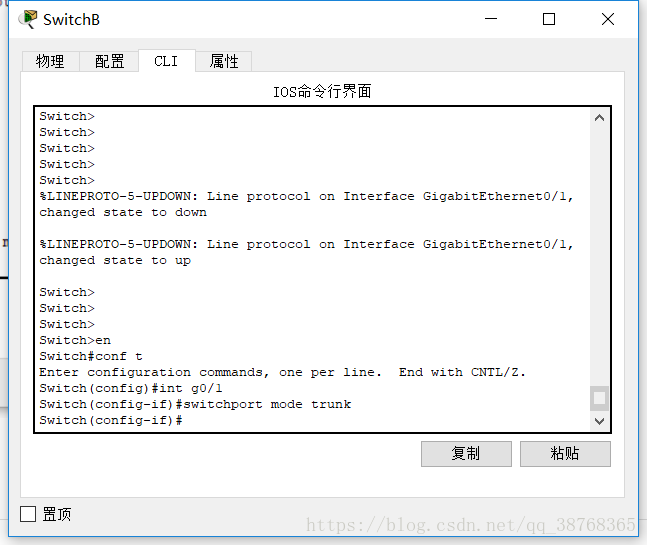

对SwitchB交换机trunk口的配置:

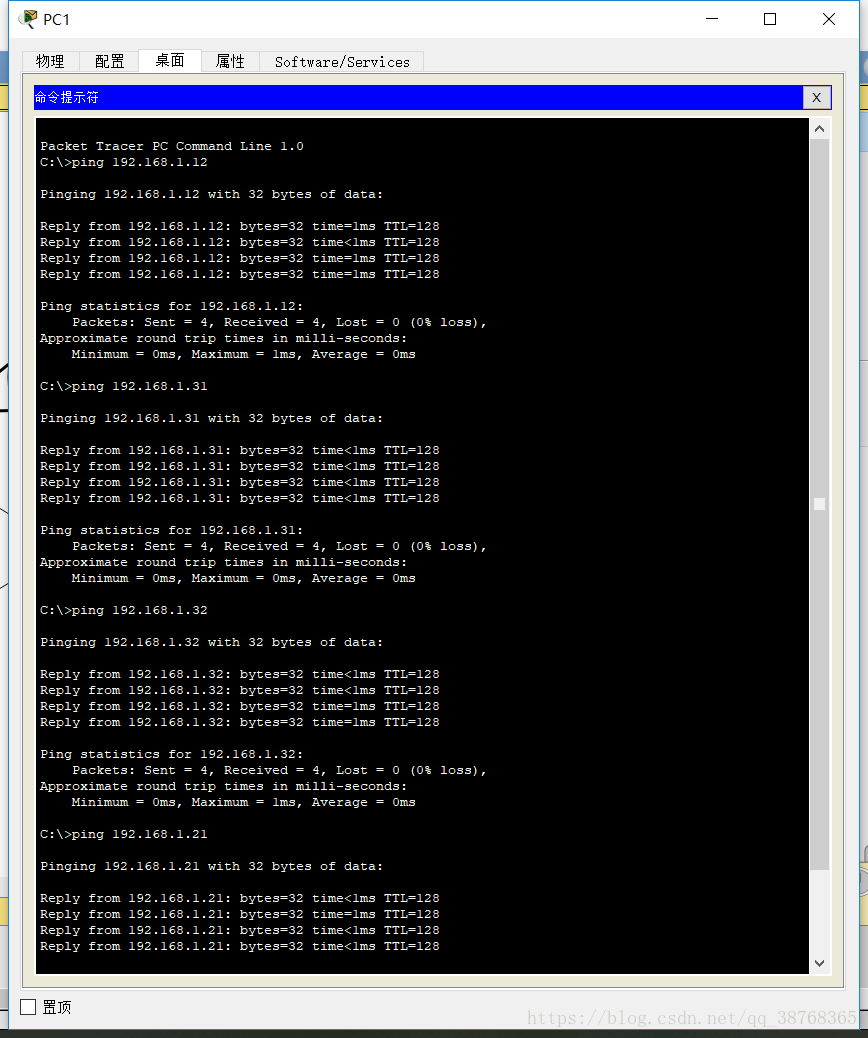

该步执行完之后,现该区域中所有的终端PC之间可以相互通信(以ping进行测试):


3、配置VLAN实现逻辑的上隔离

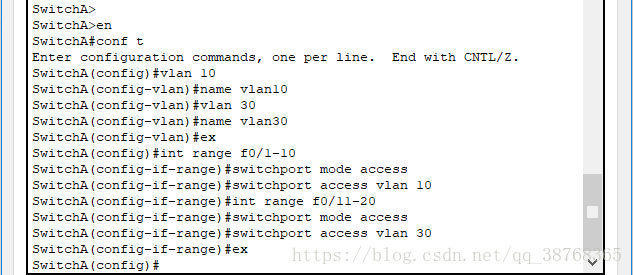

SwitchA交换机VLAN的配置:

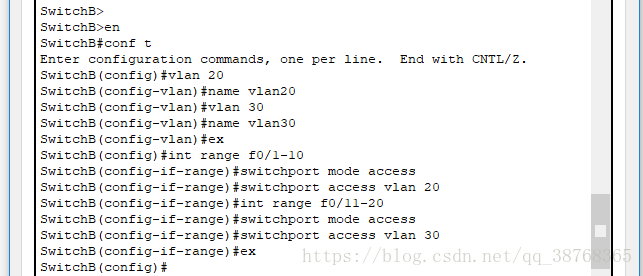

SwitchB交互机的配置;



配置结果:

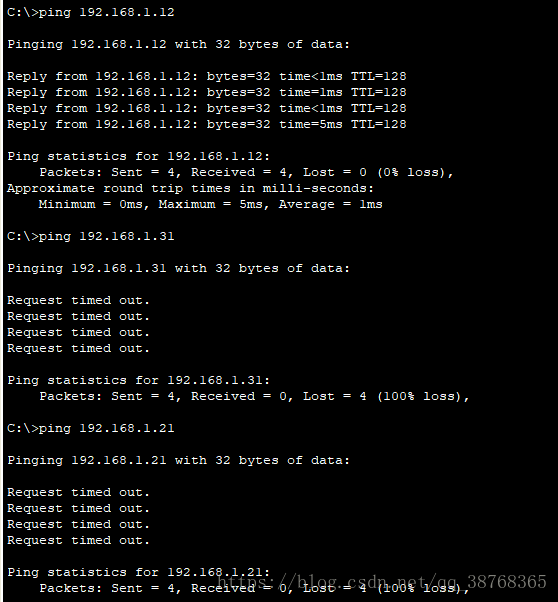

PC1分别去ping PC0、PC5、PC2


。。。。其他情况一致。
