使用GNS3进行子网及路由的简单配置

子网及路由配置

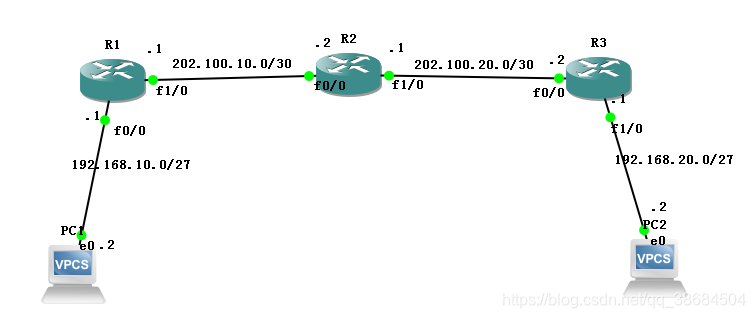

1. 实验拓扑图：

下图中标注了各个接口，以及IP地址的设置，可以更加方便的操作实验。

2. 路由器的基本配置：

2.1> R1路由器的基本配置：
 configure terminal
 interface f0/0
  ip address 192.168.10.1 255.255.255.224
  no shutdown
  interface f1/0
  ip address 202.100.10.1 255.255.255.252
  no shutdown

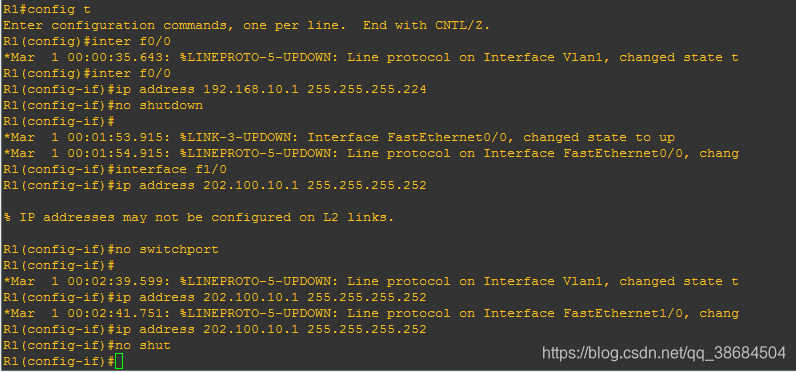

注：1>截图中输入的命令大都是简写；

       2> 当配置第二个接口时，出现 IP addresses may not be configured on L2 links.时，可在接口下输入no switchport 解决.

2.2> R2路由器的基本配置：
