转！算法设计大作业——凸多边形最优三角剖分

转载说明：本文由 风仲达 原创，如有侵权立刻删除

     1、问题相关定义：

     (1)凸多边形的三角剖分：将凸多边形分割成互不相交的三角形的弦的集合T。

    (2)最优剖分：给定凸多边形P，以及定义在由多边形的边和弦组成的三角形上的权函数w。要求确定该凸多边形的三角剖分，使得该三角剖分中诸三角形上权之和为最小。

     凸多边形三角剖分如下图所示：

          2、最优子结构性质：

     若凸(n+1)边形P={V0,V1……Vn}的最优三角剖分T包含三角形V0VkVn,1<=k<=n，则T的权为三个部分权之和：三角形V0VkVn的权，多边形{V0,V1……Vk}的权和多边形{Vk,Vk+1……Vn}的权之和。如下图所示：

          可以断言，由T确定的这两个子多边形的三角剖分也是最优的。因为若有{V0,V1……Vk}和{V0,V1……Vk}更小权的三角剖分，将导致T不是最优三角剖分的矛盾。因此，凸多边形的三角剖分问题具有最优子结构性质。

         3、递推关系：

     设t[i][j],1<=i<j<=n为凸多边形{Vi-1,Vi……Vj}的最优三角剖分所对应的权值函数值，即其最优值。最优剖分包含三角形Vi-1VkVj的权，子多边形{Vi-1,Vi……Vk}的权，子多边形{Vk，Vk+1……Vj}的权之和。

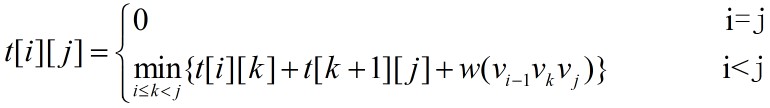

      因此，可得递推关系式：

     凸(n+1)边形P的最优权值为t[1][n]。



     程序清单如下：

//3d5 凸多边形最优三角剖分
#include <iostream>
using namespace std;

const int N = 7;//凸多边形边数+1
int weight[][N] = {{0,2,2,3,1,4},{2,0,1,5,2,3},{2,1,0,2,1,4},{3,5,2,0,6,2},{1,2,1,6,0,1},{4,3,4,2,1,0}};//凸多边形的权

int MinWeightTriangulation(int n,int **t,int **s);
void Traceback(int i,int j,int **s);//构造最优解
int Weight(int a,int b,int c);//权函数

int main()
{
	int **s = new int *[N];
    int **t = new int *[N];
    for(int i=0;i<N;i++)
    {
        s[i] = new int[N];
        t[i] = new int[N];
    }

	cout<<"此多边形的最优三角剖分值为："<<MinWeightTriangulation(N-1,t,s)<<endl;
    cout<<"最优三角剖分结构为："<<endl;
    Traceback(1,5,s); //s[i][j]记录了Vi-1和Vj构成三角形的第3个顶点的位置

	return 0;
}

int MinWeightTriangulation(int n,int **t,int **s)
{
	for(int i=1; i<=n; i++)
	{
		t[i][i] = 0;
	}
	for(int r=2; r<=n; r++) //r为当前计算的链长（子问题规模）
	{
		for(int i=1; i<=n-r+1; i++)//n-r+1为最后一个r链的前边界
		{
			int j = i+r-1;//计算前边界为r，链长为r的链的后边界

			t[i][j] = t[i+1][j] + Weight(i-1,i,j);//将链ij划分为A(i) * ( A[i+1:j] )这里实际上就是k=i

			s[i][j] = i;

			for(int k=i+1; k<j; k++)
			{
				//将链ij划分为( A[i:k] )* (A[k+1:j])
				int u = t[i][k] + t[k+1][j] + Weight(i-1,k,j);
				if(u<t[i][j])
				{
					t[i][j] = u;
					s[i][j] = k;
				}
			}
		}
	}
	return t[1][N-2];
}

void Traceback(int i,int j,int **s)
{
	if(i==j) return;
	Traceback(i,s[i][j],s);
	Traceback(s[i][j]+1,j,s);
	cout<<"三角剖分顶点：V"<<i-1<<",V"<<j<<",V"<<s[i][j]<<endl;
}

int Weight(int a,int b,int c)
{
	 return weight[a][b] + weight[b][c] + weight[a][c];
}

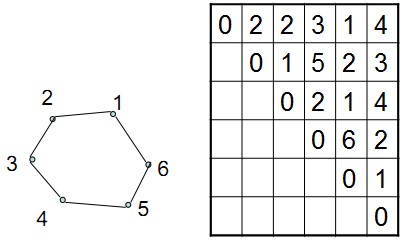

     程序输入如下所示：

     运行结果如图：

第二个答案

转载说明：本文由 咚咚锵_光 原创，如有侵权立刻删除

一凸8边形P的顶点顺时针为 ，任意两顶点间的线段的权重由矩阵D给出。若 与 是P上不相邻的两个顶点，则线段 称为P的一条弦。求P得一个弦的集合T，使得T中多有的弦恰好将P分割成互不重迭的三角形，且各三角形的权重之和为最小(一个三角形的权重是其各边的权重之和)。

求解

解题思路：

第一步：首先需要确定一个事实，这是一个无向图，假设图有5个节点，当你考虑节点顺序2,3,5构成的划分时，你也同时考虑了节点5,2,3..的划分

也就是说，当你划分程序走到序号最大的节点n之后，就不必在走一个环路，走回节点1了，因为你已经考虑过及节点1到节点n之间的最佳划分，这同时也是节点n到节点1的最佳划分

第二步：其次，要明确一点，这题是一道动态规划的题目，计算过程是一个积少成多的过程

第三步：解题：

1、我们用D[i][j]表示从节点i一直到节点j的最优划分，用w(i,j,k)计算并表示由节点i,j,k构成的三角形边的总和。

2、可以证明，肯定存在两个拓扑顺序连续的点，外加另外一个点，将此凸多边形划分为三部分，左侧多边形D1，三角形w（i,i+1,k）,右侧多边形D2

什么事拓扑顺序？可能在这里将其称为拓扑有失偏颇，但是，其性质确实有些类似，当你排出掉点i之后，i-1拓扑连续的下一个点就变成了i+1,如此理解应该可以明白

既然是动态规划，那必定有一个确定的递推公式，此题的递推公式如下：

F(i,j)=min{F(i,k)+F(k,j)+w(i,j,k)}

此公式就表示了上面解题2中阐述的事实

伪码：

//初始化



for i←0 to n-1

     for j←0 to n-1

         if j==i+1

              D[i][j]←weight[i][j];

         else

              D[i][j]←0

for l←3 to n

     for i←0 to SIZE-l

         j←i+l-1;

         //i,i+1,j构成的三角形和i+1到j的划分来初始化D[i][j]

         D[i][j] ←w(i,i+1,j)

         if l!=3

              D[i][j]←D[i][j]+D[i+1][j]

         for k←i+2 to j-1//滑动中间节点，不断进行划分

     //左侧的划分

              m←D[i][k]+w(i,j,k)

              //若l==3说明，i=j-2即只有i,i+1,i+2三个顶点，只能构成三角形，不需要继续划分

              //l!=3说明，至少是4个连续的顶点，所以，除了i,i+1，j构成的三角形之外，还有i+1到j的一

      //个三角行划分

if k

                   m←m+D[k][j]

              if m

                   D[i][j]←m

Out Put D[SIZE][SIZE]



D[0][SIZE-1] is the final result



有一点需要解释，这是动态规划，因此，当你划分1~7构成的多边形时，1~6,2~7都是已经划分好的

有人或许会问，为什么没有3,4,5,6,7,1这样的节点集合呢？

题目的解题思路是这样的，以<1,7>为底边，让顶点在2~6之间移动，必定存在一个点，构成三角形w（1,k,7）属于最优三角划分，因为<1,7>肯定是划分中的一条边。

寻到k之后，边<1,7>被排除，区域被划分为1~k和k~7，彼此之间不再有交集，因此不存在回路。

而后分别以边<1,k>,为底边，分别在顶点集2~k-1和k+1~6之间寻找下一个最优化分。

这里可以参考一下并查集的思路，这里其实是逆着并查集的思想不断深入的。好好思考!

因此也就不存在类如3,4,5,6,7,1的划分方式

实际测试代码

//代码、



#include



#define SIZE 8

using namespace std;



const int weight[8][8]={

     {0,14,25,27,10,11,24,16},

     {14,0,18,15,27,28,16,14},

     {25,18,0,19,14,19,16,10},

     {27,15,19,0,22,23,15,14},

     {10,27,14,22,0,14,13,20},

     {11,28,19,23,14,0,15,18},

     {24,16,16,15,13,15,0,27},

     {16,14,10,14,20,18,27,0}

};

int w(int x,int y,int z){

     return weight[x][y]+weight[y][z]+weight[z][x];

}



int main(){

     int D[SIZE][SIZE];

     for(int i=0;i

         for(int j=0;j

              D[i][j]=0;

              if(j==i+1)D[i][j]=weight[i][j];

         }

     for(int l=3;l<=SIZE;l++){

         for(int i=0;i<=SIZE-l;i++){

              int j=i+l-1;

              //初始化一个值

              D[i][j]=w(i,i+1,j);

              //若l==3说明，i=j-2即只有i,i+1,i+2三个顶点，只能构成三角形，不需要继续划分

              //l!=3说明，至少是4个连续的顶点，所以，除了i,i+1，j构成的三角形之外，还有i+1到j的一

//个三角行划分

if(l!=3){

                   D[i][j]+=D[i+1][j];

              }

              //初始化结束

              //寻找最小值

              for(int k=i+2;k

                   int m = D[i][k]+w(i,j,k);

                   //若k说明右侧还有大于等于连续的3个顶点，需要加上右侧划分

if(k

                       m+=D[k][j];

                   if(m

                       D[i][j]=m;

              }

         }

     }

     for(int i=0;i

         for(int j=0;j

              cout<<D[i][j]<<'\t';

         cout<<endl;

     }

}

谨以此为备忘，读者有不明白的地方请留言，嘿嘿
