使用熔断器仪表盘监控

使用熔断器仪表盘监控



概述

在 Ribbon 和 Feign 项目增加 Hystrix 仪表盘功能，两个项目的改造方式相同

在 pom.xml 中增加依赖

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
</dependency>

在 Application 中增加 @EnableHystrixDashboard 注解

package com.funtl.hello.spring.cloud.web.admin.ribbon;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;
import org.springframework.cloud.netflix.hystrix.EnableHystrix;
import org.springframework.cloud.netflix.hystrix.dashboard.EnableHystrixDashboard;

@SpringBootApplication
@EnableDiscoveryClient
@EnableHystrix
@EnableHystrixDashboard
public class WebAdminRibbonApplication {
    public static void main(String[] args) {
        SpringApplication.run(WebAdminRibbonApplication.class, args);
    }
}

创建 hystrix.stream 的 Servlet 配置

Spring Boot 2.x 版本开启 Hystrix Dashboard 与 Spring Boot 1.x 的方式略有不同，需要增加一个 HystrixMetricsStreamServlet 的配置，代码如下：

package com.funtl.hello.spring.cloud.web.admin.ribbon.config;

import com.netflix.hystrix.contrib.metrics.eventstream.HystrixMetricsStreamServlet;
import org.springframework.boot.web.servlet.ServletRegistrationBean;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration
public class HystrixDashboardConfiguration {

    @Bean
    public ServletRegistrationBean getServlet() {
        HystrixMetricsStreamServlet streamServlet = new HystrixMetricsStreamServlet();
        ServletRegistrationBean registrationBean = new ServletRegistrationBean(streamServlet);
        registrationBean.setLoadOnStartup(1);
        registrationBean.addUrlMappings("/hystrix.stream");
        registrationBean.setName("HystrixMetricsStreamServlet");
        return registrationBean;
    }
}

测试 Hystrix Dashboard

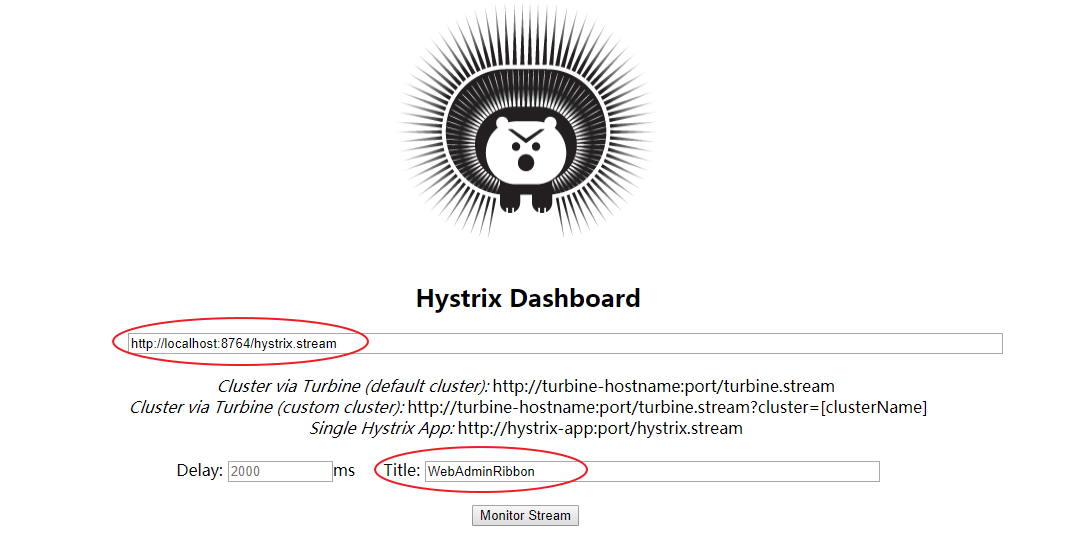

浏览器端访问 http://localhost:8764/hystrix 界面如下：

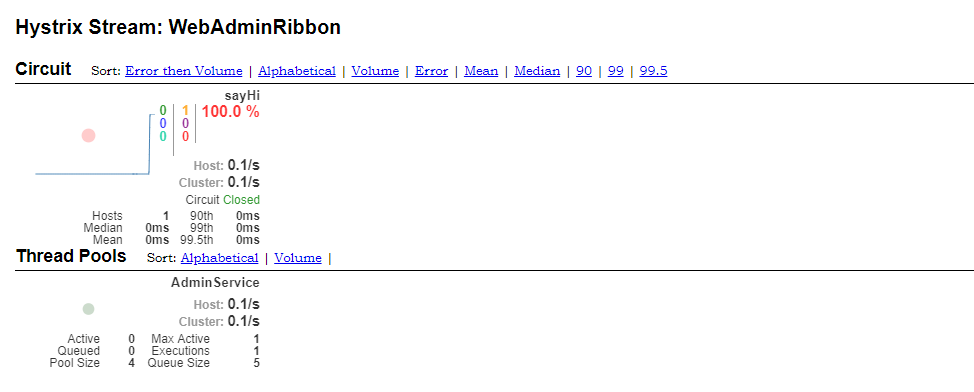

点击 Monitor Stream，进入下一个界面，访问 http://localhost:8764/hi?message=HelloRibbon 此时会出现监控界面：

附：Hystrix 说明

什么情况下会触发 fallback 方法

名字	描述	触发fallback
EMIT	值传递	NO
SUCCESS	执行完成，没有错误	NO
FAILURE	执行抛出异常	YES
TIMEOUT	执行开始，但没有在允许的时间内完成	YES
BAD_REQUEST	执行抛出HystrixBadRequestException	NO
SHORT_CIRCUITED	断路器打开，不尝试执行	YES
THREAD_POOL_REJECTED	线程池拒绝，不尝试执行	YES
SEMAPHORE_REJECTED	信号量拒绝，不尝试执行	YES

fallback 方法在什么情况下会抛出异常

名字	描述	抛异常
FALLBACK_EMIT	Fallback值传递	NO
FALLBACK_SUCCESS	Fallback执行完成，没有错误	NO
FALLBACK_FAILURE	Fallback执行抛出出错	YES
FALLBACK_REJECTED	Fallback信号量拒绝，不尝试执行	YES
FALLBACK_MISSING	没有Fallback实例	YES

Hystrix Dashboard 界面监控参数

Hystrix 常用配置信息

超时时间（默认1000ms，单位：ms）

• hystrix.command.default.execution.isolation.thread.timeoutInMilliseconds：在调用方配置，被该调用方的所有方法的超时时间都是该值，优先级低于下边的指定配置
• hystrix.command.HystrixCommandKey.execution.isolation.thread.timeoutInMilliseconds：在调用方配置，被该调用方的指定方法（HystrixCommandKey 方法名）的超时时间是该值

线程池核心线程数

• hystrix.threadpool.default.coreSize：默认为 10

Queue

• hystrix.threadpool.default.maxQueueSize：最大排队长度。默认 -1，使用 SynchronousQueue。其他值则使用 LinkedBlockingQueue。如果要从 -1 换成其他值则需重启，即该值不能动态调整，若要动态调整，需要使用到下边这个配置
• hystrix.threadpool.default.queueSizeRejectionThreshold：排队线程数量阈值，默认为 5，达到时拒绝，如果配置了该选项，队列的大小是该队列

注意： 如果 maxQueueSize=-1 的话，则该选项不起作用

断路器

• hystrix.command.default.circuitBreaker.requestVolumeThreshold：当在配置时间窗口内达到此数量的失败后，进行短路。默认 20 个（10s 内请求失败数量达到 20 个，断路器开）
• hystrix.command.default.circuitBreaker.sleepWindowInMilliseconds：短路多久以后开始尝试是否恢复，默认 5s
• hystrix.command.default.circuitBreaker.errorThresholdPercentage：出错百分比阈值，当达到此阈值后，开始短路。默认 50%

fallback

• hystrix.command.default.fallback.isolation.semaphore.maxConcurrentRequests：调用线程允许请求 HystrixCommand.GetFallback() 的最大数量，默认 10。超出时将会有异常抛出，注意：该项配置对于 THREAD 隔离模式也起作用

属性配置参数

• 参数说明：https://github.com/Netflix/Hystrix/wiki/Configuration
• HystrixProperty 参考代码：http://www.programcreek.com/java-api-examples/index.php?source_dir=Hystrix-master/hystrix-contrib/hystrix-javanica/src/test/java/com/netflix/hystrix/contrib/javanica/test/common/configuration/command/BasicCommandPropertiesTest.java
