Linux DMA 框架介绍（demengine.c）

1.介绍

从我们的直观感受来说，DMA并不是一个复杂的东西，要做的事情也很单纯直白。因此Linux kernel对它的抽象和实现，也应该简洁、易懂才是。不过现实却不甚乐观（个人感觉），Linux kernel dmaengine framework的实现，真有点晦涩的感觉。为什么会这样呢？

如果一个软件模块比较复杂、晦涩，要么是设计者的功力不够，要么是需求使然。当然，我们不敢对Linux kernel的那些大神们有丝毫怀疑和不敬，只能从需求上下功夫了：难道Linux kernel中的driver对DMA的使用上，有一些超出了我们日常的认知范围？

要回答这些问题并不难，将dmaengine framework为consumers提供的功能和API梳理一遍就可以了，这就是本文的目的。当然，也可以借助这个过程，加深对DMA的理解，以便在编写那些需要DMA传输的driver的时候，可以更游刃有余。

2. Slave-DMA API和Async TX API

从方向上来说，DMA传输可以分为4类：memory到memory、memory到device、device到memory以及device到device。Linux kernel作为CPU的代理人，从它的视角看，外设都是slave，因此称这些有device参与的传输（MEM2DEV、DEV2MEM、DEV2DEV）为Slave-DMA传输。而另一种memory到memory的传输，被称为Async TX。

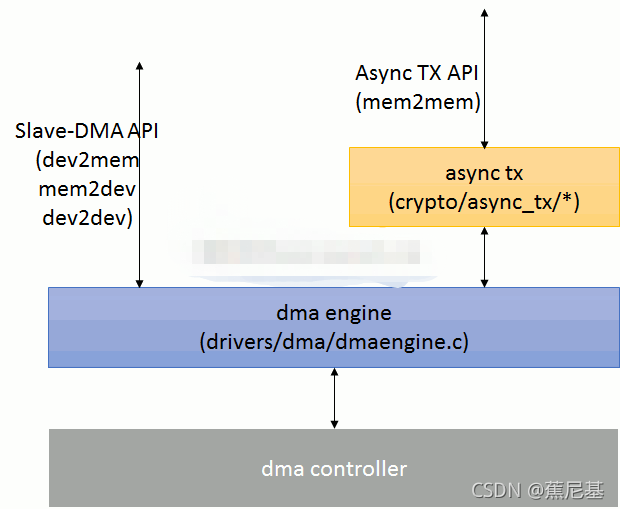

为什么强调这种差别呢？因为Linux为了方便基于DMA的memcpy、memset等操作，在dma engine之上，封装了一层更为简洁的API（如下面图片1所示），这种API就是Async TX API（以async_开头，例如async_memcpy、async_memset、async_xor等）。

dma框架
最后，因为memory到memory的DMA传输有了比较简洁的API，没必要直接使用dma engine提供的API，最后就导致dma engine所提供的API就特指为Slave-DMA API（把mem2mem剔除了）。
本文主要介绍dma engine为consumers提供的功能和API，因此就不再涉及Async TX API了

3.DMAENGINE 使用步骤

本文大部分内容翻译自kernel document[1]，喜欢读英语的读者可以自行参考。
对设备驱动的编写者来说，要基于dma engine提供的Slave-DMA API进行DMA传输的话，需要如下的操作步骤：
1）申请一个DMA channel。
2）根据设备（slave）的特性，配置DMA channel的参数。
3）要进行DMA传输的时候，获取一个用于识别本次传输（transaction）的描述符（descriptor）。
4）将本次传输（transaction）提交给dma engine并启动传输。
5）等待传输（transaction）结束。

然后，重复3~5即可。

3.1 申请DMA channe

任何consumer（文档[1]中称作client，也可称作slave driver，意思都差不多，不再特意区分）在开始DMA传输之前，都要申请一个DMA channel（有关DMA channel的概念，请参考[2]中的介绍）。

DMA channel（在kernel中由“struct dma_chan”数据结构表示）由provider（或者是DMA controller）提供，被consumer（或者client）使用。对consumer来说，不需要关心该数据结构的具体内容（我们会在dmaengine provider的介绍中在详细介绍）。
consumer可以通过如下的API申请DMA channel：

/* 从dma_device_list上找到一个合适的dma控制器，并从控制器上获取一个dma channel */
struct dma_chan *dma_request_chan(struct device *dev, const char *name);

最后，申请得到的dma channel可以在不需要使用的时候通过下面的API释放掉：
void dma_release_channel(struct dma_chan *chan);

3.2 配置DMA channel的参数

driver申请到一个为自己使用的DMA channel之后，需要根据自身的实际情况，以及DMA controller的能力，对该channel进行一些配置。可配置的内容由struct dma_slave_config数据结构表示（具体可参考4.1小节的介绍）。driver将它们填充到一个struct dma_slave_config变量中后，可以调用如下API将这些信息告诉给DMA controller：

int dmaengine_slave_config(struct dma_chan *chan, struct dma_slave_config *config)

3.3 获取传输描述（tx descriptor）

DMA传输属于异步传输，在启动传输之前，slave driver需要将此次传输的一些信息（例如src/dst的buffer、传输的方向等）提交给dma engine（本质上是dma controller driver），dma engine确认okay后，返回一个描述符（由struct dma_async_tx_descriptor抽象）。此后，slave driver就可以以该描述符为单位，控制并跟踪此次传输。
struct dma_async_tx_descriptor数据结构可参考4.2小节的介绍。根据传输模式的不同，slave driver可以使用下面三个API获取传输描述符（具体可参考Documentation/dmaengine/client.txt[1]中的说明）：

/*dmaengine_prep_slave_sg用于在“scatter gather buffers”列表和总线设备之间进行DMA传输*/
struct dma_async_tx_descriptor *dmaengine_prep_slave_sg(
        struct dma_chan *chan, struct scatterlist *sgl,
        unsigned int sg_len, enum dma_data_direction direction,
        unsigned long flags);
/* dmaengine_prep_dma_cyclic常用于音频等场景中，在进行一定长度的dma传输（buf_addr&buf_len）的过程中，每传输一定的byte（period_len），就会调用一次传输完成的回调函数*/
struct dma_async_tx_descriptor *dmaengine_prep_dma_cyclic(
        struct dma_chan *chan, dma_addr_t buf_addr, size_t buf_len,
        size_t period_len, enum dma_data_direction direction);
/*dmaengine_prep_interleaved_dma可进行不连续的、交叉的DMA传输，通常用在图像处理、显示等场景中。*/
struct dma_async_tx_descriptor *dmaengine_prep_interleaved_dma(
        struct dma_chan *chan, struct dma_interleaved_template *xt,
        unsigned long flags);

3.4 启动传输

通过3.3章节介绍的API获取传输描述符之后，client driver可以通过dmaengine_submit接口将该描述符放到传输队列上，然后调用dma_async_issue_pending接口，启动传输。

/*参数为传输描述符指针，返回一个唯一识别该描述符的cookie，用于后续的跟踪、监控。*/
dma_cookie_t dmaengine_submit(struct dma_async_tx_descriptor *desc)

void dma_async_issue_pending(struct dma_chan *chan);

3.5 等待传输结束

传输请求被提交之后，client driver可以通过回调函数获取传输完成的消息，当然，也可以通过dma_async_is_tx_complete等API，测试传输是否完成。不再详细说明了。
最后，如果等不及了，也可以使用dmaengine_pause、dmaengine_resume、dmaengine_terminate_xxx等API，暂停、终止传输，具体请参考kernel document[1]以及source code。

4. 重要数据结构说明

4.1 struct dma_slave_config

中包含了完成一次DMA传输所需要的所有可能的参数，其定义如下：

/* include/linux/dmaengine.h */
struct dma_slave_config {
        enum dma_transfer_direction direction;
        phys_addr_t src_addr;
        phys_addr_t dst_addr;
        enum dma_slave_buswidth src_addr_width;
        enum dma_slave_buswidth dst_addr_width;
        u32 src_maxburst;
        u32 dst_maxburst;
        bool device_fc;
        unsigned int slave_id;
};
/*
direction，指明传输的方向，包括（具体可参考enum dma_transfer_direction的定义和注释）：
    DMA_MEM_TO_MEM，memory到memory的传输；
    DMA_MEM_TO_DEV，memory到设备的传输；
    DMA_DEV_TO_MEM，设备到memory的传输；
    DMA_DEV_TO_DEV，设备到设备的传输。
    注5：controller不一定支持所有的DMA传输方向，具体要看provider的实现。
    注6：参考第2章的介绍，MEM to MEM的传输，一般不会直接使用dma engine提供的API。

src_addr，传输方向是dev2mem或者dev2dev时，读取数据的位置（通常是固定的FIFO地址）。对mem2dev类型的channel，不需配置该参数（每次传输的时候会指定）；
dst_addr，传输方向是mem2dev或者dev2dev时，写入数据的位置（通常是固定的FIFO地址）。对dev2mem类型的channel，不需配置该参数（每次传输的时候会指定）；
src_addr_width、dst_addr_width，src/dst地址的宽度，包括1、2、3、4、8、16、32、64（bytes）等（具体可参考enum dma_slave_buswidth 的定义）。

src_maxburst、dst_maxburst，src/dst最大可传输的burst size（可参考[2]中有关burst size的介绍），单位是src_addr_width/dst_addr_width（注意，不是byte）。

device_fc，当外设是Flow Controller（流控制器）的时候，需要将该字段设置为true。CPU中有关DMA和外部设备之间连接方式的设计中，决定DMA传输是否结束的模块，称作flow controller，DMA controller或者外部设备，都可以作为flow controller，具体要看外设和DMA controller的设计原理、信号连接方式等，不在详细说明(感兴趣的同学可参考[4]中的介绍)。

slave_id，外部设备通过slave_id告诉dma controller自己是谁（一般和某个request line对应）。很多dma controller并不区分slave，只要给它src、dst、len等信息，它就可以进行传输，因此slave_id可以忽略。而有些controller，必须清晰地知道此次传输的对象是哪个外设，就必须要提供slave_id了（至于怎么提供，可dma controller的硬件以及驱动有关，要具体场景具体对待）。
*/

4.2 struct dma_async_tx_descriptor

传输描述符用于描述一次DMA传输（类似于一个文件句柄）。client driver将自己的传输请求通过3.3中介绍的API提交给dma controller driver后，controller driver会返回给client driver一个描述符。
client driver获取描述符后，可以以它为单位，进行后续的操作（启动传输、等待传输完成、等等）。也可以将自己的回调函数通过描述符提供给controller driver。
传输描述符的定义如下：

struct dma_async_tx_descriptor {
         dma_cookie_t cookie;
         enum dma_ctrl_flags flags; /* not a 'long' to pack with cookie */
         dma_addr_t phys;
         struct dma_chan *chan;
         dma_cookie_t (*tx_submit)(struct dma_async_tx_descriptor *tx);
         int (*desc_free)(struct dma_async_tx_descriptor *tx);
         dma_async_tx_callback callback;
         void *callback_param;
         struct dmaengine_unmap_data *unmap;
#ifdef CONFIG_ASYNC_TX_ENABLE_CHANNEL_SWITCH
         struct dma_async_tx_descriptor *next;
         struct dma_async_tx_descriptor *parent;
         spinlock_t lock;
#endif
}
/*
cookie，一个整型数，用于追踪本次传输。一般情况下，dma controller driver会在内部维护一个递增的number，每当client获取传输描述的时候（参考3.3中的介绍），都会将该number赋予cookie，然后加一。
注7：有关cookie的使用场景，我们会在后续的文章中再详细介绍。

flags， DMA_CTRL_开头的标记，包括：
DMA_CTRL_REUSE，表明这个描述符可以被重复使用，直到它被清除或者释放；
DMA_CTRL_ACK，如果该flag为0，表明暂时不能被重复使用。

phys，该描述符的物理地址？？不太懂！

chan，对应的dma channel。

tx_submit，controller driver提供的回调函数，用于把改描述符提交到待传输列表。通常由dma engine调用，client driver不会直接和该接口打交道。

desc_free，用于释放该描述符的回调函数，由controller driver提供，dma engine调用，client driver不会直接和该接口打交道。

callback、callback_param，传输完成的回调函数（及其参数），由client driver提供。

后面其它参数，client driver不需要关心，暂不描述了。
*/
