FPGA(三)：功耗结构设计

最新推荐文章于 2024-08-06 14:02:48 发布
最新推荐文章于 2024-08-06 14:02:48 发布
阅读量756 收藏 3
点赞数 2
分类专栏： FPGA ASIC
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_38352854/article/details/80996761
版权
本文介绍了FPGA功耗优化的五个关键方法：通过时钟控制减少无效功耗，解决时钟偏移问题；输入控制优化输入信号斜率，避免悬空引脚；减少供电电压以降低动态功耗，但可能影响性能；利用双沿触发触发器降低时钟频率的影响；以及采用串行端接来节省功耗。这些策略旨在平衡性能与功耗之间的关系。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

方法一：时钟控制

方法概述

此方法造成的问题：时钟偏移

 如何解决问题：控制偏移

方法二：输入控制

方法三：减少供电电压

方法四： 双沿触发触发器

方法五：修改终端

方法一：时钟控制

方法概述

动态禁止某些区域的时钟，即使用使能引脚来选通时钟。

此方法造成的问题：时钟偏移

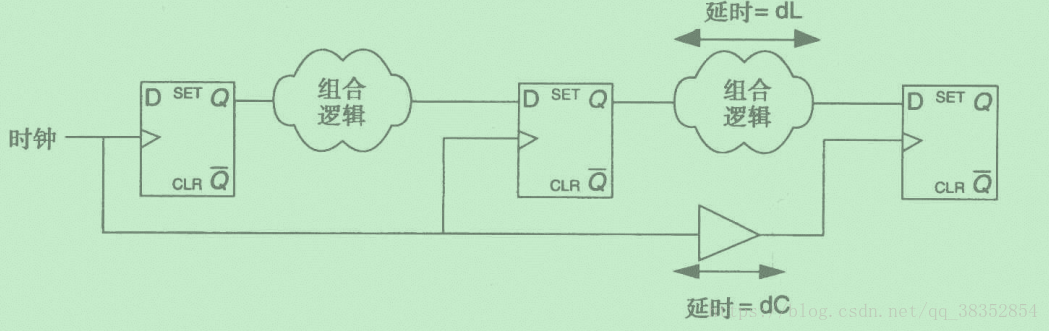

如下图中所示,时钟的延时dC比组合逻辑的延时dL大，则会造成同一个时钟沿，信号同时在第二级和第三级之间传播，这种时钟偏移会引起电路的突然失效。



 如何解决问题：控制偏移
