3_kicad 5.0_PCB计算器（稳压器，布线宽度，电气间距，传输线路，RF衰减器，颜色代码，电路板类别）...

最新推荐文章于 2025-06-21 15:17:50 发布
最新推荐文章于 2025-06-21 15:17:50 发布
阅读量2.2k 收藏 1
点赞数
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_38310119/article/details/83353208
该博客详细介绍了Kicad 5.0中涉及PCB设计的各种参数计算，包括稳压器的类型（如标准型和三端稳压器）、布线宽度与温升、电气间距的重要性，以及微带线、共面波导等传输线路的特性和应用。此外，还涵盖了RF衰减器的选择和电路板颜色代码等实用信息。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1_稳压器

稳压器

稳压器类型。
有两种稳压器类型：
-有专用电压调节引脚的稳压器
-三端稳压器

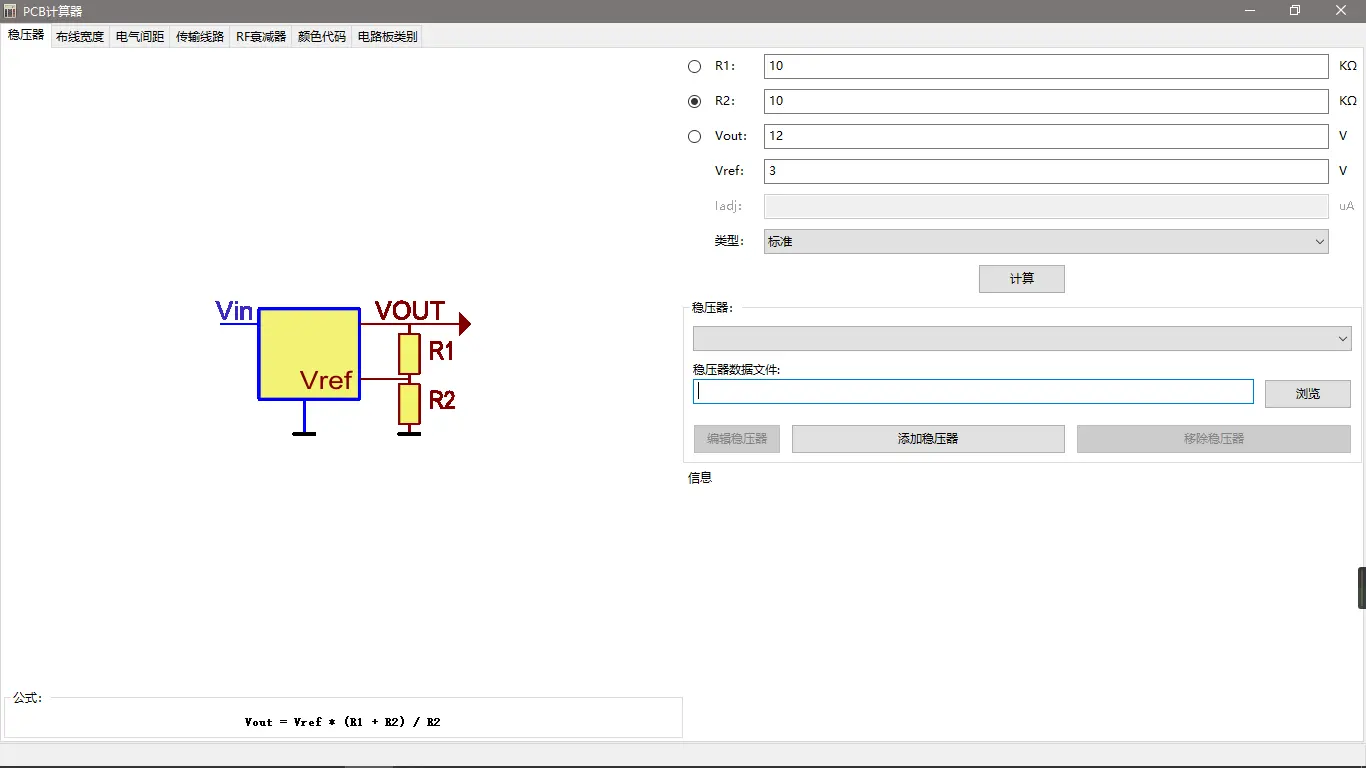

1.1_标准

常用型号：TPS51200,LP5907

1.2_三端

常用型号：78xx系列,79xx系列，LM317/LM117，1117系列

2_布线宽度

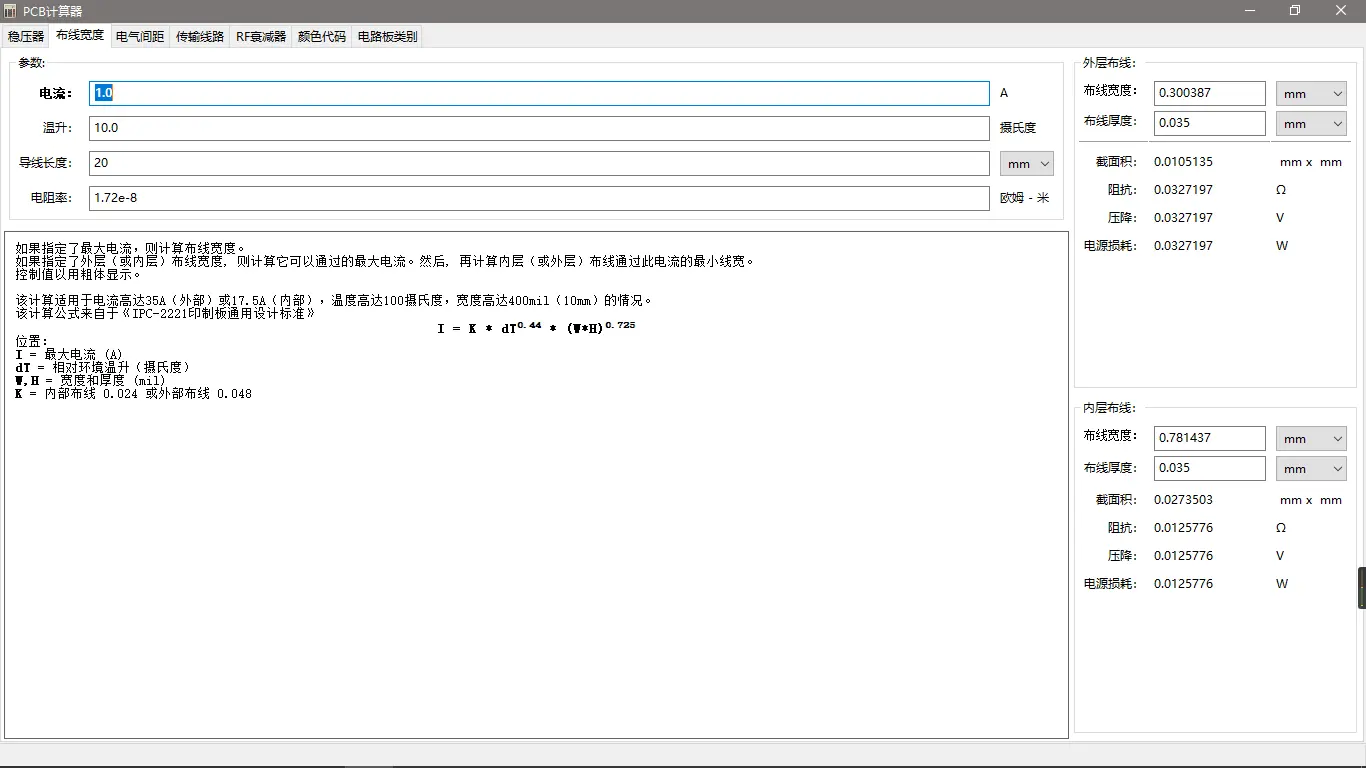

布线宽度
参数

电流：最大电流。
温升：相对环境温升（摄氏度）
导线长度：指的就是所测量导线的长度。
电阻率：导线材料的电阻率。
