Spring MVC流程与组件使用

具体流程

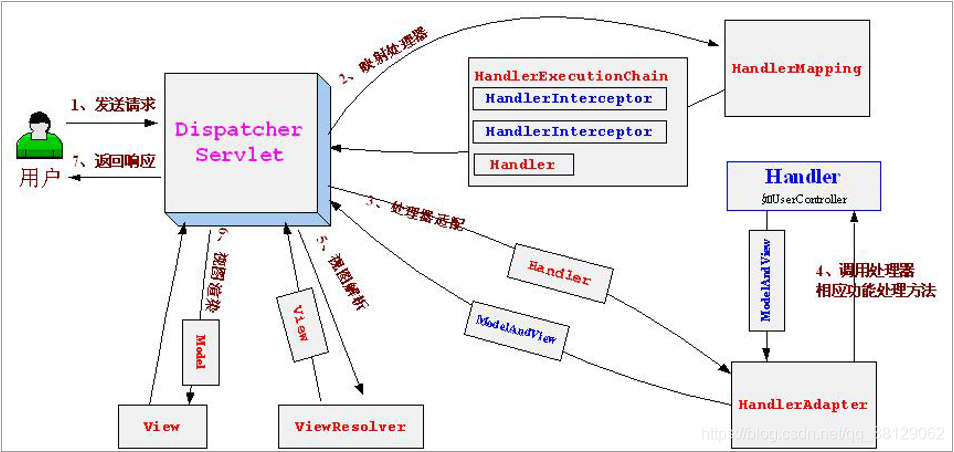

图片解析：

1. 首先用户发送request给Dispatcher Servlet(调度servlet)，Dispatcher Servlet收到请求以后自己不去处理，而是分派给别的解析器去进行处理。Dispatcher Servlet只是作为一个总的访问点，进行全局的流程控制。
2. Dispatcher Servlet----->HandlerMapping。HandlerMapping会将请求映射为HandlerExecutionChain对象(包含一个Handler处理器，多个HandlerInterceptor拦截器)
3. Dispatcher Servlet----->HandlerAdapter。HandlerAdapter会把处理器包装为适配器，从而很容易支持很多类型的处理器。
4. HandlerAdapter----->Handle。调用真正的处理器去处理方法。
5. Dispatcher Servlet----->ViewResolver。ViewResolver把逻辑视图名解析为具体的View
6. Dispatcher Servlet----->View。View会根据传进来的Model模型数据进行渲染。

---

各组件详解

1. 前端控制器Dispatcher Servlet

用于接受请求，响应结果，相当于一个发牌的，属于管理整体调度的。

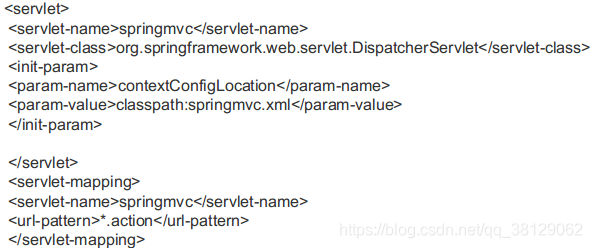

需要在web.xml文件中配置Dispatcher Servlet：

2. 处理器映射器HandlerMapping

根据请求的URL查找Handler。HandlerMapping负责根据request请求找到对应的Handler处理器以及Interceptor拦截器，将他们封装在HandlerExecutionChain对象中给前端控制器返回

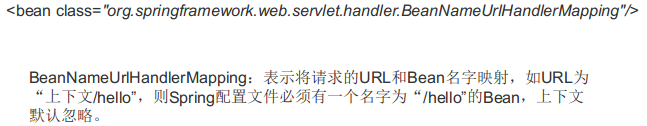

在classpath下的springmvc.xml文件中配置处理器映射器：

多个映射器可以并存，前端控制器判断URL能让哪些映射器映射，就让正确的映射器处理。

RequestMappinghandlerMapping：
注解式处理器映射器,对类中标记@Resquestmapping的方法进行映射,根据 Resquestmapping定义的urI匹配Resquestmapping标记的方法,匹配成功返回HandlerMethod对象给前端控制器, HandlerMethod对象中封装ur对应的方法 Method。

3. 处理器适配器HandlerAdapter

按照特定规则去执行Handler，HandlerAdapter会根据适配器接口对后端控制器进行包装(适配),包装后即可对处理器进行执行,通过扩展处理器适配器可以执行多种类型的处理器,这里使用了适配器设计模式。

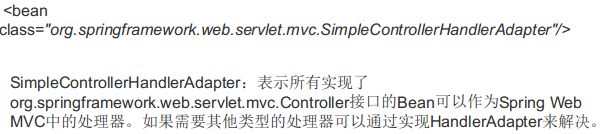

在classpath下的springmvc.xml文件中配置处理器适配器：

多个适配器可以并存，前端控制器判断URL能让哪些适配器适配，就让正确的适配器处理。

Requestmapp inghandlerAdapter：
注解式处理器适配器,对标记@ Resquestmapping的方法进行适配。

4. 处理器Handle

需要程序员开发的具体处理方法，需要实现controller接口，才能由HandlerAdapter适配器执行。

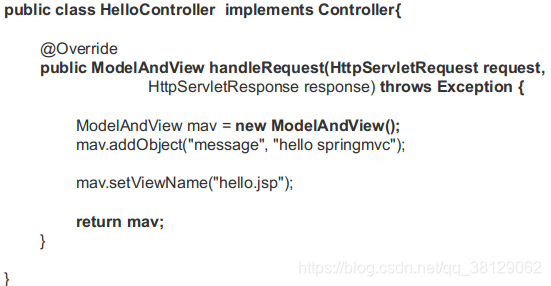

在classpath下的springmvc.xml文件中配置处理器：

5. 视图解析器ViewResolver

进行视图解析，根据逻辑视图名解析成真正的视图。

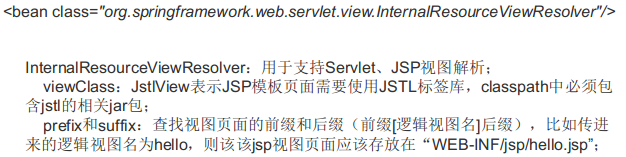

在classpath下的springmvc.xml文件中配置视图解析器：

6. 视图View

View是一个接口，可以实现不同的类型(JSP，PDF…)
编写视图页面：

---

注解开发：

步骤:

1. 创建web工程
2. 导入jar包
3. 在web.xml中配置 Dispatcher Servlet
4. 配置注解映射器和适配器
5. 编写注解处理器
6. 在 spring容器中加载处理器
7. 编写视图
8. 配置视图解析器
9. 部署调试

配置注解映射器和适配器：

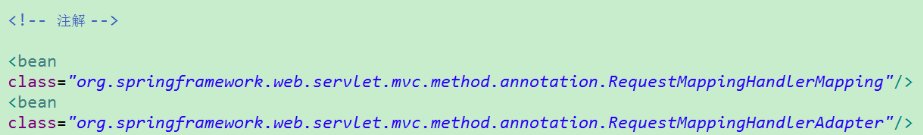

方法一：

方法二：

• 使用mvc:annotation-driven可以代替上边注解映射器和注解适配器配置。
• mvc:annotation-driven默认加载很多的参数绑定方法
• 实际中开发使用mvc:annotation-driven

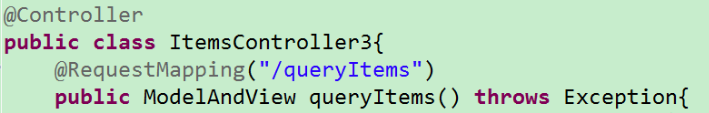

开发注解Handler

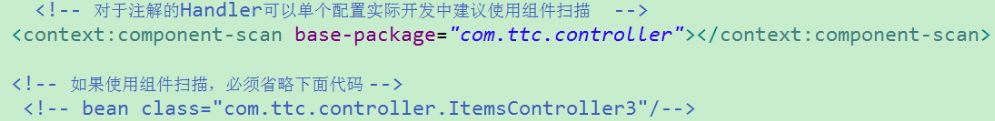

在Spring容器中加载Handler：
