innodb表空间存储结构

存储结构

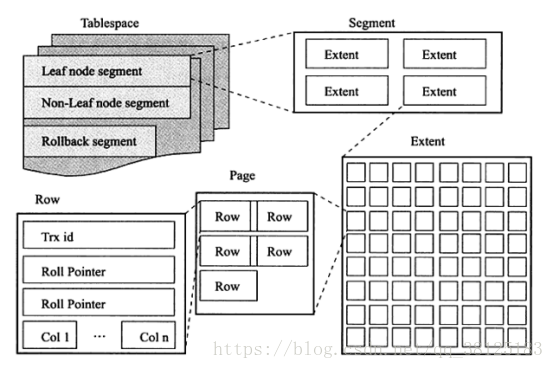

*Innodb的逻辑存储结构如图所示：



其空间管理由段，区和页构成。段包括叶子节点段，即所有索引的叶子节点都存储在这个段里，叶子节点存储数据（次级索引是主键）和键值，这可以方便管理并且减少随机io；还包括非叶子节点，存储的是指向另外节点的指针和键值；回滚段存储的是每个表的undo日志(具体分析可看redo&undo日志解析)。

区的大小固定为1M，不过当一个单独表空间刚申请时，仅有96kb，只有用完这些空间才会分配一整块区。

页默认为16kb，innodb存储引擎中常见的页有数据页，undo页，系统页，事务数据页，bitmap页等。

行记录格式一般为两种，一种compact，包括变长的列长度表，如果该列长度小于255字节，则该列长度用1字节表示(刚好最大值255)，大于则2字节(varchar最长65535bytes，实际最多为65532字节)，随后是null标记位如果该行有null值则置为1，随后是5字节记录头，其中包含了是否被删除的标记位，索引堆中排序序号，下一条记录位置等信息。是否被删除主要是用于多版本控制。随后的即为各种列数据，其中还包含两个隐藏列：事务ID列用于多版本控制，回滚指针列用于事务。另一种是redundant，跟compact的区别是没有null标记位，记录头为6字节，多了一个n_fields表明有多少列，一共10位最多1023列。当行记录溢出时(超过一页的大小)，会把记录中的长字节列转换为blob页单独存储，该记录中列的位置存储指向blob页的指针。

页的头部存储的比较重要的数据有：存储了checksum，用来校验页数据是否正确；LSN，主要用在崩溃恢复时，该页redo记录的LSN跟该页的LSN比较，如果该页的LSN要大那么就不对该页做redo了避免重复恢复；还存储了前一个页和后一个页的指针，实质应该是页偏移，因为最小单位是页；存储了该页在的页偏移值；存储了页中第一条记录的指针；以及存储了一个最小记录(键值比该页中任何都要小)和一个最大记录(键值比任何一个都大)；存储了最大事务id，在次级索引覆盖索引查询时可以迅速判断整页是否都可以被看见（read view判断）。可以看出页之间是双向链表连接（尽管可能并不是物理位置相邻）并且页中记录也是单向链表连接。
