如何配置交换机端口镜像

1.先将交换机接通电源，console口与主机相连
2.打开超级终端（windows7自带）
3.弹出的填写位置信息界面点击取消

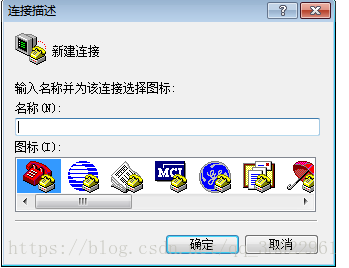

*4.*.
.
名称任意，图标选第一个，确定
5.
.
选com1口
下一个界面选择还原为默认值，确定，这时我们就进入了命令控制界面
（PS：之前我们做到这一步发现无法输入，键盘好像失灵了。这个时候你可以试试切断交换机电源再连接就可以解决）
6.用户名：admin
密码：netlab123 回车进入用户模式
我们需要进入系统模式对交换机进行配置 ：system-view

7. 在这里我们使用1-8号口
1.3.5号端口：metron口
2.4.6号端口：网站口
1号端口为观察口，负责对其余端口进行流量监控
2.4.6.7.8口为镜像口，将自己端口的数据包映像到1口中
8. 开始执行命令

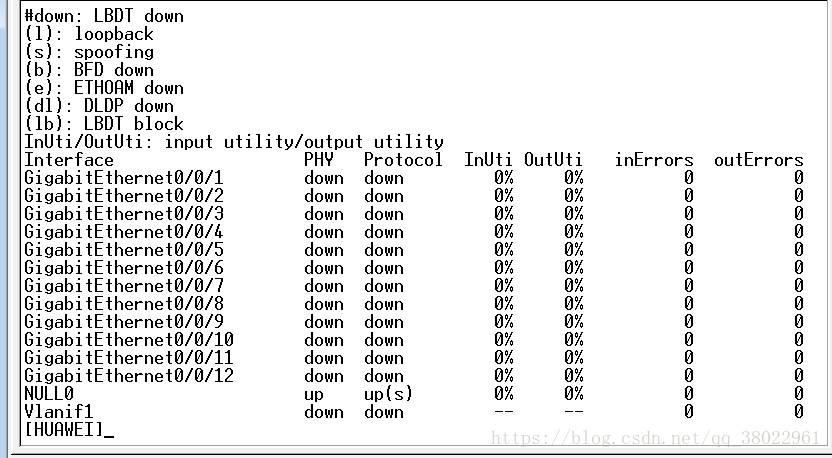

Display interface brief 查看端口信息

先配置观察端口
observe-port 1 interface GigabitEthernet 0/0/1
再配置镜像端口
端口2：interface GigabitEthernet 0/0/2
Port-mirroring to observe-port 1 both (both指对流入和流出的数据包都进行映射，inbound为对进入的映射，outbound流出映射，这里我们选择bound)
端口4：interface GigabitEthernet 0/0/4(进入端口)
Port-mirroring to observe-port 1 both（将镜像端口映像到观察口）
端口6：interface GigabitEthernet 0/0/6
Port-mirroring to observe-port 1 both
端口7：interface GigabitEthernet 0/0/7
Port-mirroring to observe-port 1 both
端口8：interface GigabitEthernet0/0/8
Port-mirroring to observe-port 1 both
端口就配好了

display port-mirroring 观察端口配置情况

9.最后进入用户模式保存: save
