【ArcGIS自定义脚本工具】批量根据矢量文件对应范围的矩形面要素

Salierib

已于 2022-08-27 11:28:26 修改

阅读量1.7k

点赞数 1

CC 4.0 BY-SA版权

分类专栏： ArcGIS自定义脚本编程文章标签： python arcgis

于 2022-07-02 12:28:00 首次发布

本文链接：https://blog.youkuaiyun.com/qq_37948866/article/details/125571330

ArcGIS自定义脚本编程专栏收录该内容

24 篇文章

订阅专栏

本文介绍了一款用于批量生成扩大范围矩形边界面要素文件的工具。该工具可以根据现有矢量文件（.shp）的范围生成扩大后的矩形边界面要素文件，并保持坐标系一致。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

系列文章目录： ArcGIS自定义脚本工具

一、功能介绍

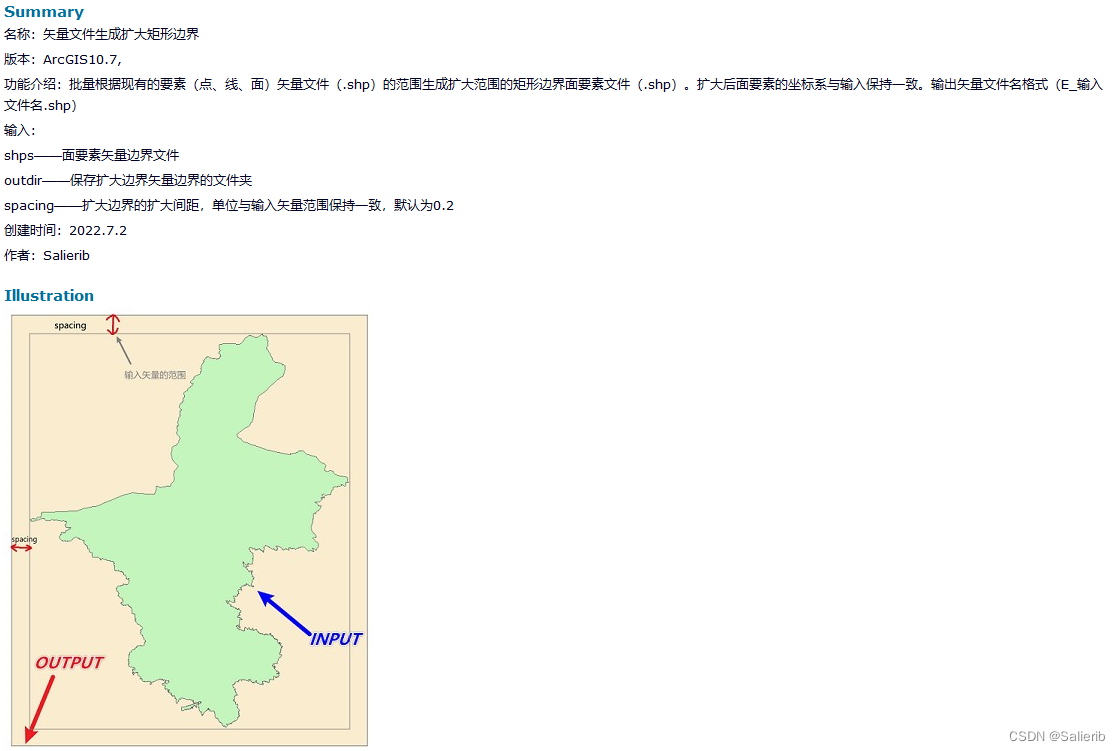

批量根据现有的要素（点、线、面）矢量文件（.shp）的范围生成扩大范围的矩形边界面要素文件（.shp）。扩大后面要素的坐标系与输入保持一致。输出矢量文件名格式（E_输入文件名.shp）

在这里插入图片描述

二、脚本代码

"""
@File    : CreateRetangleSHP.py
@Author  : salierib
@Time    : 2022/7/2 10:47
@QQ group: 582151631
@Version:
"""
import arcpy
import os
import arcgisscripting

shps = arcpy.GetParameterAsText(0)
outdir = arcpy.GetParameterAsText(1)
spacing = arcpy.GetParameterAsText(2)

shps = shps.split(";")
spacing = float(spacing)


def extents(fc):
    extent = arcpy.Describe(fc).extent
    west = extent.XMin
    south = extent.YMin
    east = extent.XMax
    north = extent.YMax
    return west, east, south, north


def text_create(out_txt_path, msg):
    txt_file = open(out_txt_path, 'w')
    txt_file.write(msg)


def rec_msg(xMin, yMin, xMax, yMax, spacing=0.2):
    x1, y1 = xMin - spacing, yMin - spacing
    x2, y2 = xMin - spacing, yMax + spacing
    x3, y3 = xMax + spacing, yMax + spacing
    x4, y4 = xMax + spacing, yMin - spacing
    return x1, y1, x2, y2, x3, y3, x4, y4


for shp in shps:
    out_corr = arcpy.Describe(shp).spatialReference
    basename = os.path.basename(shp)[:-4]
    xMin, xMax, yMin, yMax = extents(shp)
    x1, y1, x2, y2, x3, y3, x4, y4 = rec_msg(xMin, yMin, xMax, yMax,spacing=spacing)
    msg = """Polygon
0 0
0 {0} {1} 1.#QNAN 1.#QNAN
1 {2} {3} 1.#QNAN 1.#QNAN
2 {4} {5} 1.#QNAN 1.#QNAN
3 {6} {7} 1.#QNAN 1.#QNAN
4 {0} {1} 1.#QNAN 1.#QNAN
END""".format(x1, y1, x2, y2, x3, y3, x4, y4, x1, y1)

    out_txt = os.path.join(outdir, "E_%s.txt" % basename)
    text_create(out_txt, msg)

    gp = arcgisscripting.create()
    inSep = "."
    out_shp = os.path.join(outdir, "E_%s.shp" % basename)
    gp.CreateFeaturesFromTextFile(out_txt, inSep, out_shp, out_corr)

三、工具参数

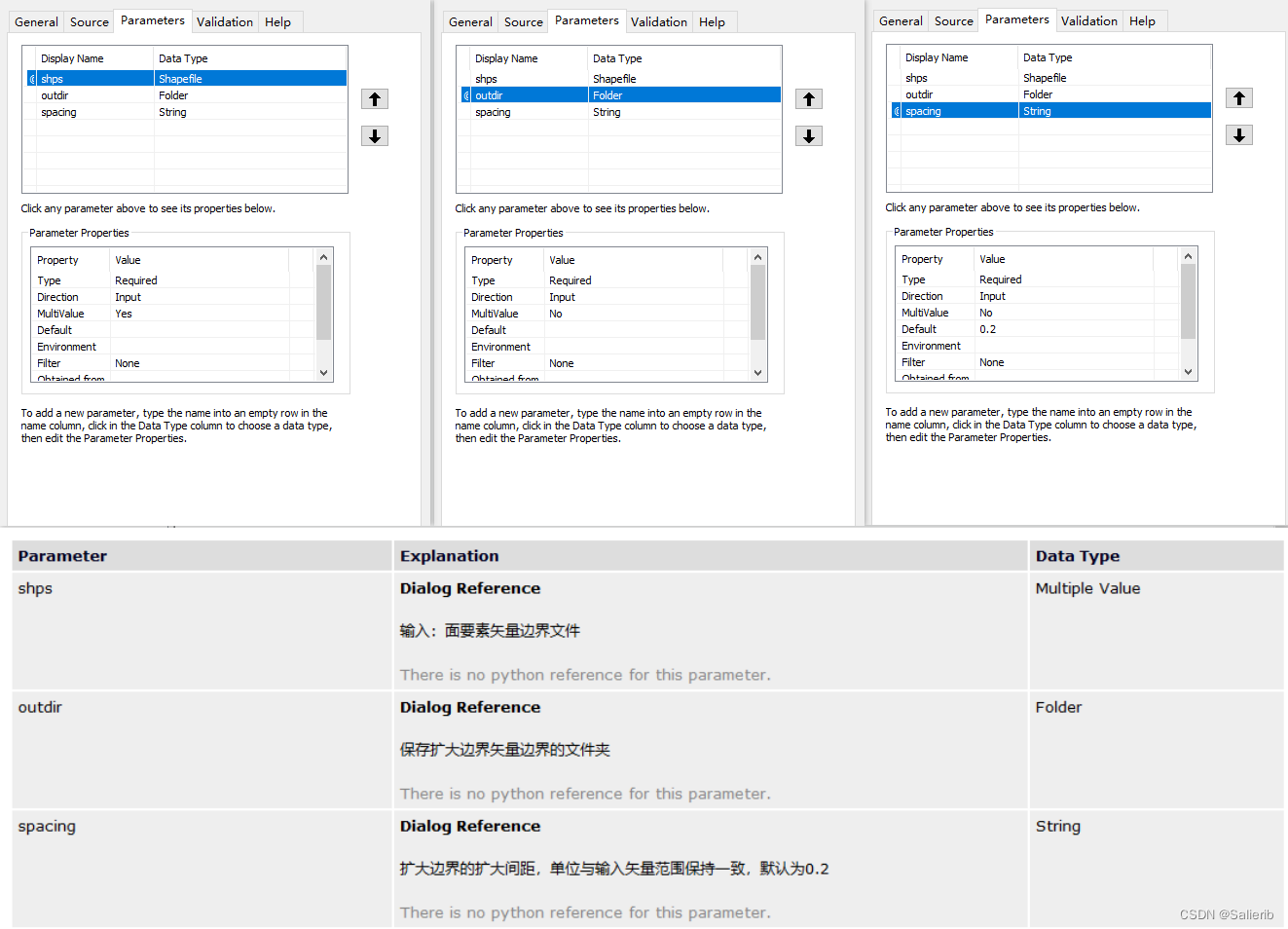

在这里插入图片描述

四、工具界面

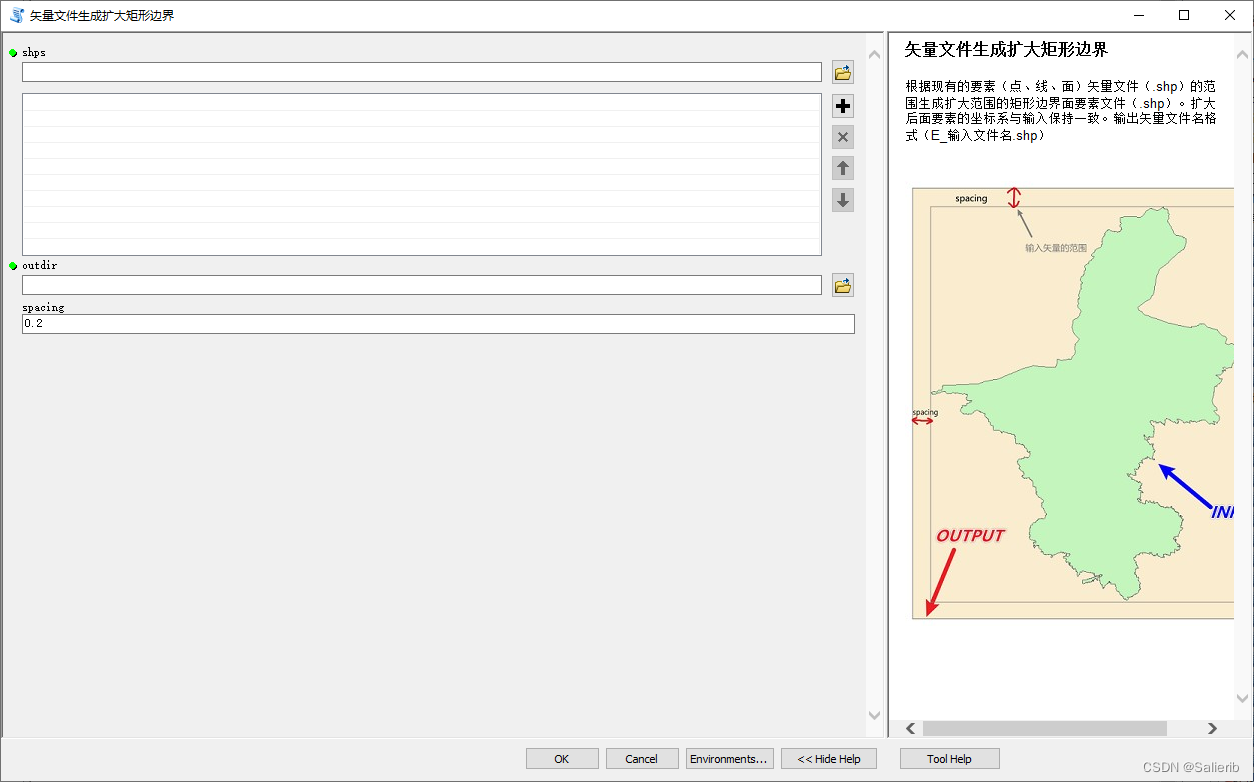

在这里插入图片描述

五、使用例

1、根据陕西省的行政边界范围，生成扩大0.5°后的矩形边界范围
在这里插入图片描述

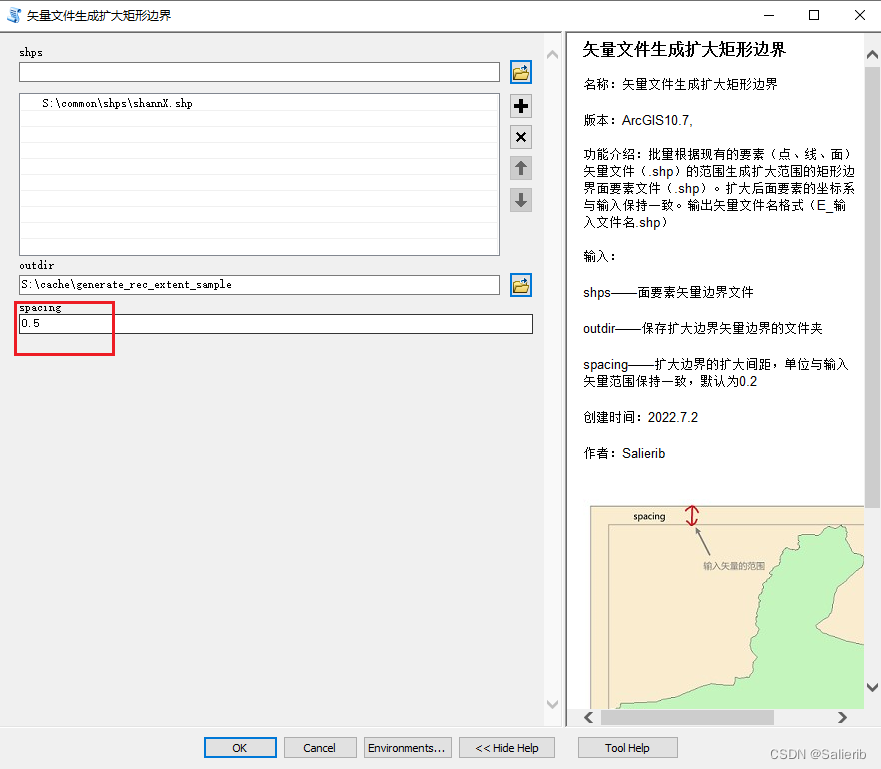

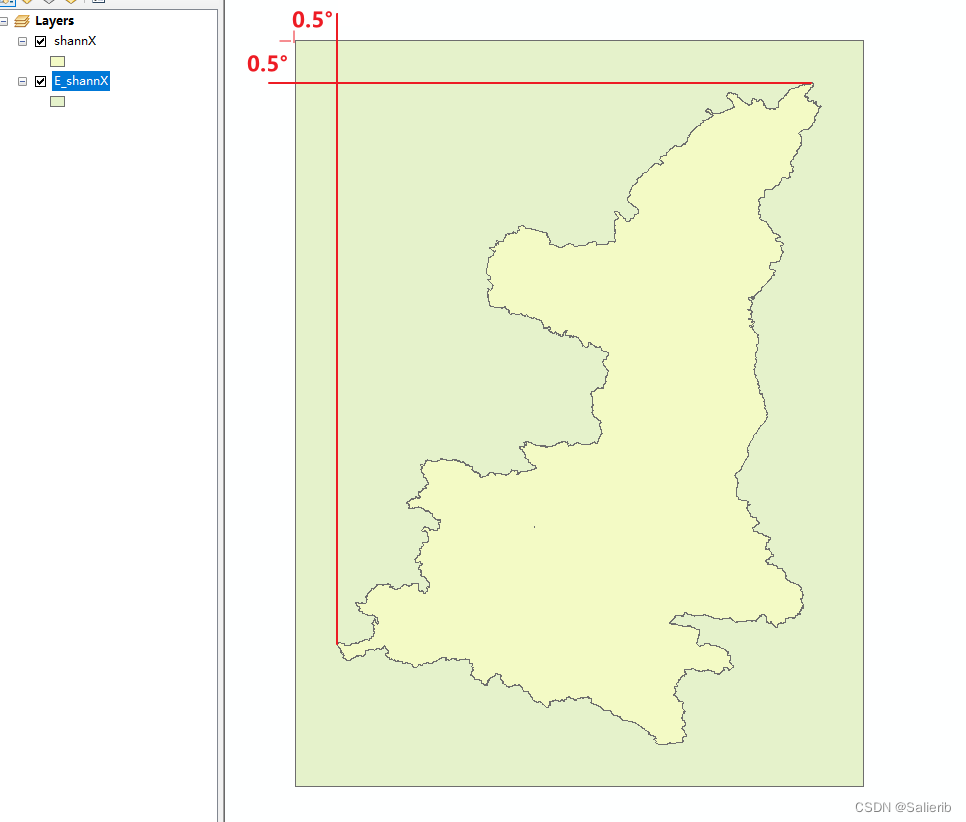

参数spacing设置为0.5，意味着矩形边界在根据原有的矢量文件范围向外扩展0.5°，运行前后的矢量文件如下所示：

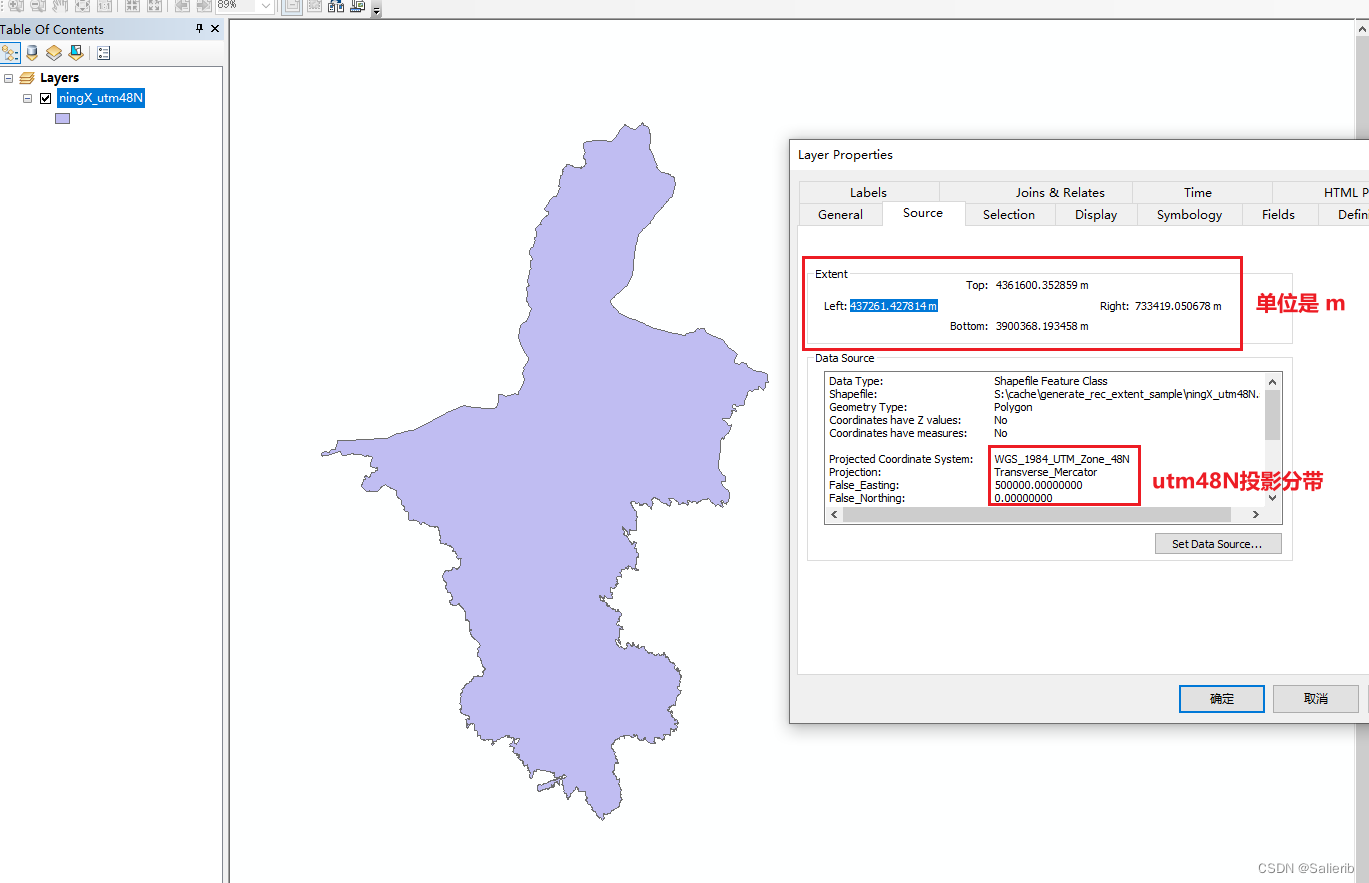

2、根据宁夏在utm分带上的行政边界范围，生成扩大10km后的矩形边界范围

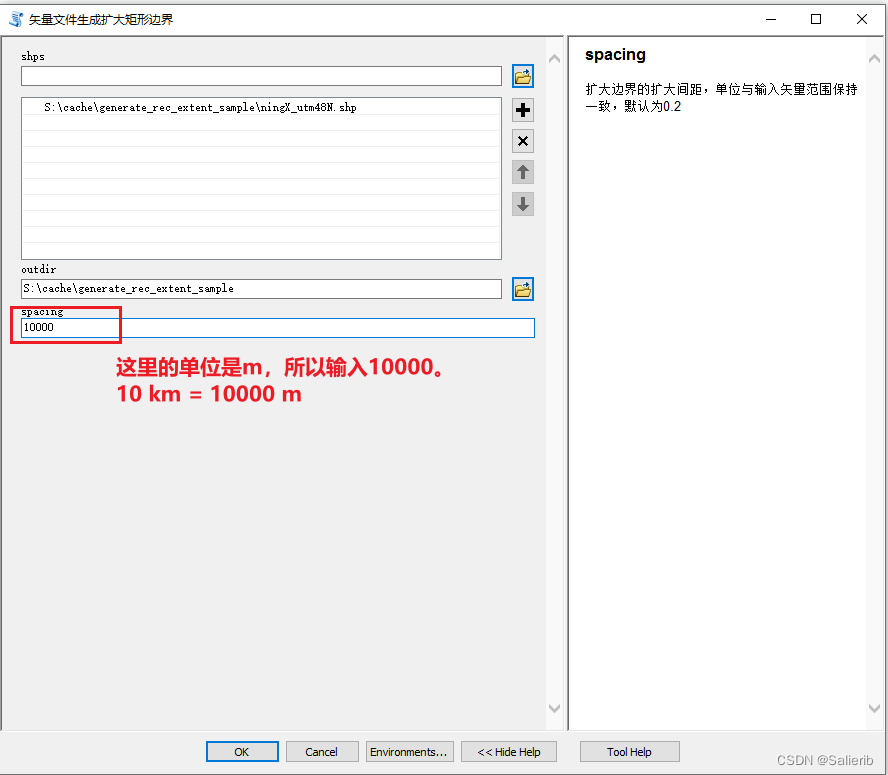

参数设置如下：
加粗样式

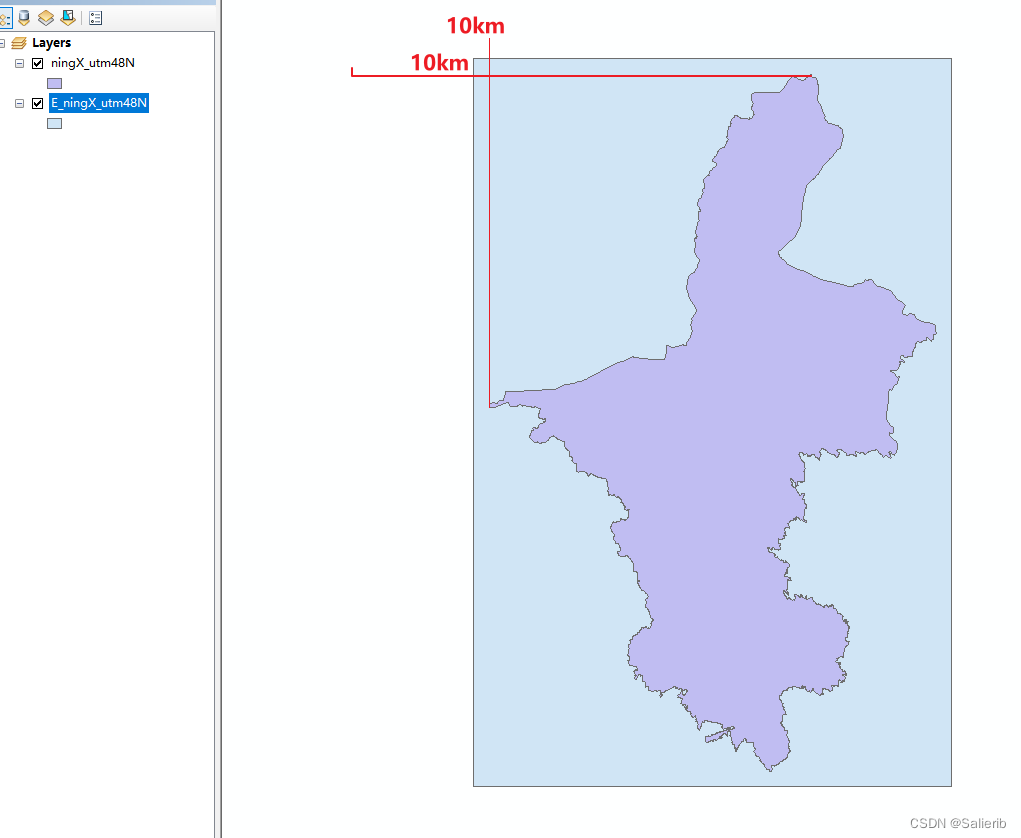

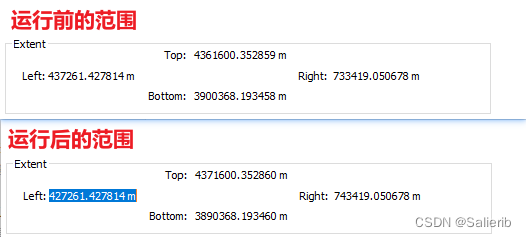

这里参数spacing设置为10000，意味着矩形边界在根据原有的矢量文件范围向外扩展10000m，即10km，运行前后的矢量文件如下所示：
在这里插入图片描述
