基本图像的绘制：

功能函数有：

1、ellipse()函数（绘制椭圆）

   ellipse(img,//椭圆画到图像img上
       Point(WINDOW_WIDTH/2,WINDOW_WIDTH/2),//椭圆中心点
       Size(WINDOW_WIDTH/4,WINDOW_WIDTH/16),//大小位于矩形内
       angle,//椭圆旋转角度
       0,360,//扩展的弧度（0->360）
       Scalar(255,129,0),//图形颜色-----蓝色
       thickness,//eg线宽为2
       lineType);//线型为8（8联通线型）

2、circle()函数（绘制实心圆）

   circle(img,
       center,//圆心点
       WINDOW_WIDTH/32,//圆半径
       Scalar(0,0,255),//圆颜色（红）
       thickness,//线粗-1:实心的
       lineType);//线型为8（8联通线型）
}

3、fillPoly()函数（凹多边形的绘制）---------
   fillPoly(img,
       ppt,//多边形定点集
       npt,//要绘制的多边形的定点数
       1,//绘制多边形的个数
       Scalar(255,255,255),//白色
       lineType);//线型为8（8联通线型）

}

4、line()函数（线的绘制）
   line(img,
       start,
       end,//直线段的起始点
       Scalar(0,0,0),//黑色
       thickness,
       lineType);

  5、rectangle()函数--------绘制矩形
   rectangle(rookImage,
       Point(0,7*WINDOW_WIDTH/8),
       Point(WINDOW_WIDTH,WINDOW_WIDTH),
       Scalar(0,255,255),
       -1,
       8);

代码示例：

#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>

using namespace cv;
#define WINDOW_NAME1 "【绘制图1】" //为窗口标题定义的宏
#define WINDOW_NAME2 "【绘制图2】" //为窗口标题定义的宏
#define WINDOW_WIDTH 600    //定义窗口大小的宏

//--------DrawEllipse()函数（绘制椭圆）---------
void DrawEllipse(Mat img,double angle)
 {
	int thickness = 2;
	int lineType = 8;

	ellipse(img,//椭圆画到图像img上
		Point(WINDOW_WIDTH/2,WINDOW_WIDTH/2),//椭圆中心点
		Size(WINDOW_WIDTH/4,WINDOW_WIDTH/16),//大小位于矩形内
		angle,//椭圆旋转角度
		0,360,//扩展的弧度（0->360）
		Scalar(255,129,0),//图形颜色-----蓝色
		thickness,//线宽为2
		lineType);//线型为8（8联通线型）
}
//-------DrawFilledCircle()函数（绘制实心圆）---------
void DrawFilledCircle(Mat img,Point center) {
	int thickness = -1;
	int lineType = 8;

	circle(img,
		center,//圆心点
		WINDOW_WIDTH/32,//圆半径
		Scalar(0,0,255),//圆颜色（红）
		thickness,//线粗-1:实心的
		lineType);//线型为8（8联通线型）
}

//-----------DrawPolygon()函数（凹多边形的绘制）---------
void DrawPolygon(Mat img) {
	int lineType = 8;
	//创建一些点
	Point rookPoints[1][20];
	rookPoints[0][0] = Point(WINDOW_WIDTH / 4, 7 * WINDOW_WIDTH / 8);
	rookPoints[0][1] = Point(3 * WINDOW_WIDTH / 4, 7 * WINDOW_WIDTH / 8);
	rookPoints[0][2] = Point(3 * WINDOW_WIDTH / 4, 13 * WINDOW_WIDTH / 16);
	rookPoints[0][3] = Point(11 * WINDOW_WIDTH / 16, 13 * WINDOW_WIDTH / 16);
	rookPoints[0][4] = Point(19 * WINDOW_WIDTH / 32, 3 * WINDOW_WIDTH / 8);
	rookPoints[0][5] = Point(3 * WINDOW_WIDTH / 4, 3*WINDOW_WIDTH / 8);
	rookPoints[0][6] = Point(3 * WINDOW_WIDTH / 4, WINDOW_WIDTH / 8);
	rookPoints[0][7] = Point(26 * WINDOW_WIDTH / 40,  WINDOW_WIDTH / 8);
	rookPoints[0][8] = Point(26 * WINDOW_WIDTH / 40,  WINDOW_WIDTH /4);
	rookPoints[0][9] = Point(22 * WINDOW_WIDTH / 40, WINDOW_WIDTH / 4);
	rookPoints[0][10] = Point(22 * WINDOW_WIDTH / 40,  WINDOW_WIDTH / 8);
	rookPoints[0][11] = Point(18*WINDOW_WIDTH / 40, WINDOW_WIDTH / 8);
	rookPoints[0][12] = Point(18*WINDOW_WIDTH / 40, WINDOW_WIDTH / 4);
	rookPoints[0][13] = Point(14*WINDOW_WIDTH / 40, WINDOW_WIDTH / 4);
	rookPoints[0][14] = Point(14*WINDOW_WIDTH / 40, WINDOW_WIDTH / 8);
	rookPoints[0][15] = Point(WINDOW_WIDTH / 4, WINDOW_WIDTH / 8);
	rookPoints[0][16] = Point(WINDOW_WIDTH / 4, 3 * WINDOW_WIDTH / 8);
	rookPoints[0][17] = Point(13*WINDOW_WIDTH / 32, 3 * WINDOW_WIDTH / 8);
	rookPoints[0][18] = Point(5*WINDOW_WIDTH / 16, 13 * WINDOW_WIDTH / 16);
	rookPoints[0][19] = Point(WINDOW_WIDTH / 4, 13 * WINDOW_WIDTH / 16);
	const Point*ppt[1] = {rookPoints[0]};
	int npt[] = {20};
	fillPoly(img,
		ppt,//多边形定点集
		npt,//要绘制的多边形的定点数
		1,//绘制多边形的个数
		Scalar(255,255,255),//白色
		lineType);//线型为8（8联通线型）

}

//----------DrawLine()函数（线的绘制）------------

void DrawLine(Mat img,Point start,Point end) {
	int thickness = 2;
	int lineType = 8;
	line(img,
		start,
		end,//直线段的起始点
		Scalar(0,0,0),//黑色
		thickness,
		lineType);
}
int main(void){
	//创建空白的Mat图像
	Mat atomImage = Mat::zeros(WINDOW_WIDTH, WINDOW_WIDTH,CV_8UC3);
	Mat rookImage = Mat::zeros(WINDOW_WIDTH, WINDOW_WIDTH, CV_8UC3);
	//-----绘制化学中的原子示例图------

	//先绘制椭圆
	DrawEllipse(atomImage,90);
	DrawEllipse(atomImage,0);
	DrawEllipse(atomImage,45);
	DrawEllipse(atomImage,-45);

	//绘制圆心
	DrawFilledCircle(atomImage,Point(WINDOW_WIDTH/2,WINDOW_WIDTH/2));

	//---------绘制组合图-------

	//先绘多边形
	DrawPolygon(rookImage);

	//绘制矩形
	rectangle(rookImage,
		Point(0,7*WINDOW_WIDTH/8),
		Point(WINDOW_WIDTH,WINDOW_WIDTH),
		Scalar(0,255,255),
		-1,
		8);

	//绘制一些线段
	DrawLine(rookImage,Point(0,15*WINDOW_WIDTH/16),Point(WINDOW_WIDTH,15*WINDOW_WIDTH/16));
	DrawLine(rookImage, Point(WINDOW_WIDTH/4, 7 * WINDOW_WIDTH / 8),Point(WINDOW_WIDTH/4,WINDOW_WIDTH));
	DrawLine(rookImage, Point(WINDOW_WIDTH / 2, 7 * WINDOW_WIDTH / 8), Point(WINDOW_WIDTH / 2, WINDOW_WIDTH));
	DrawLine(rookImage, Point(3*WINDOW_WIDTH / 4, 7 * WINDOW_WIDTH / 8), Point(3*WINDOW_WIDTH / 4, WINDOW_WIDTH));

	//----------显示绘制出的图像----------
	imshow(WINDOW_NAME1,atomImage);
	moveWindow(WINDOW_NAME1,0,200);
	imshow(WINDOW_NAME2,rookImage);
	moveWindow(WINDOW_NAME2,WINDOW_WIDTH,200);

	waitKey (0);
	return(0);
}

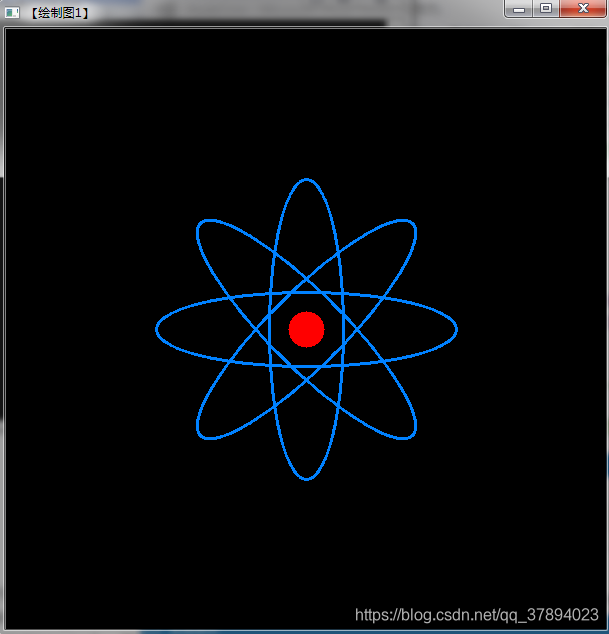

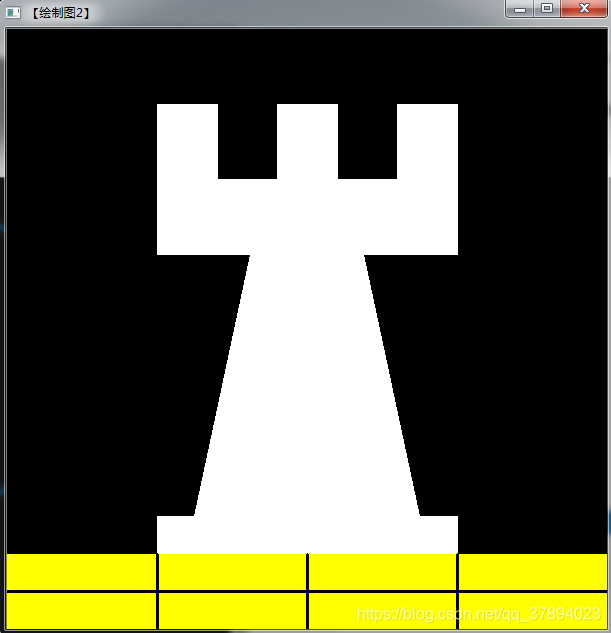

结果如下：
