现实情境下的网络数据包

《计算机通信与网络》明天就要考了，题目看熟了，书看多了，也无感。不如实战看一下。

DHCP（动态主机配置协议）

DHCP和BOOTP（引导程序协议）兼容，允许一台计算机加入新网可以自动获得IP地址。DHCP使用C/S服务模式。如果想避免在每个网络上都设置一台DHCP服务器，则需要设置一台DHCP中继代理，该代理保存DHCP服务器的IP地址信息。

1.首先看一下总体的包结构：

2.网络接入层。帧结构为前六个字节为目的MAC地址，后六个为源MAC地址。这个结构和IP、TCP的源目位置相反。说真的，我觉得这种设计对数据链路层来说是最为合适的。首先，主机在局域网内是可以接收到很多不是自己的帧，最先关注的应该就是目的MAC是不是自己的；再者呢，在以太网交换机的转发中有三种方式，直接转发就是只看目的MAC，六个字节就可以了，而并非十二个字节。

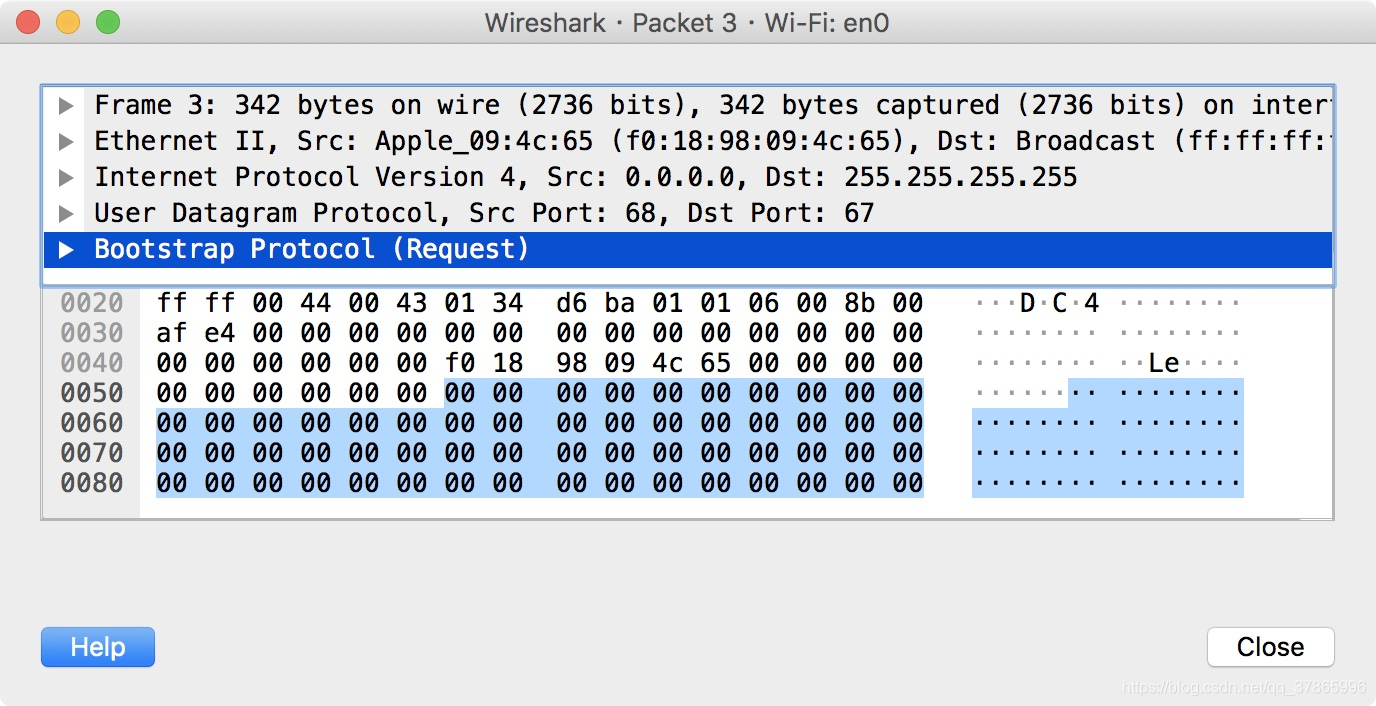

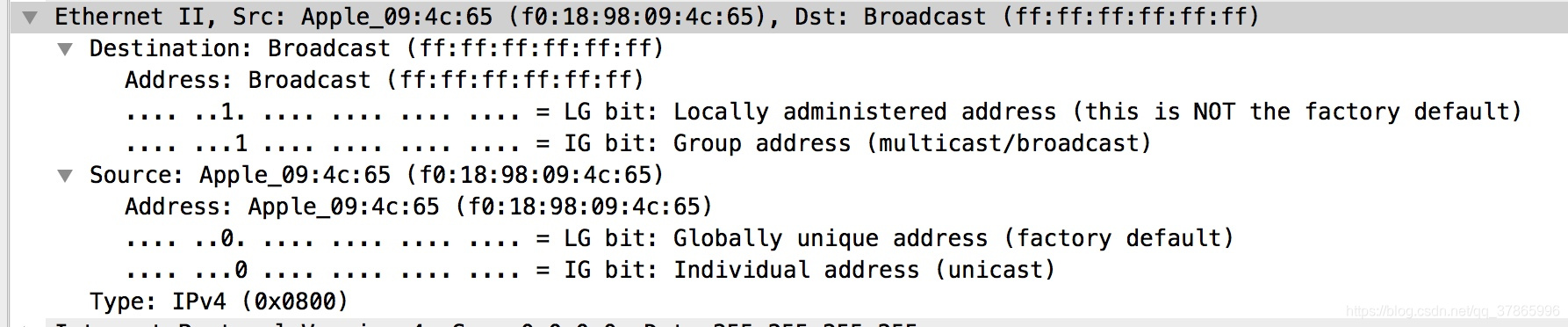

可以看到，主机在申请动态IP时，源MAC地址是自己的，目的MAC地址为ff:ff:ff:ff:ff:ff（全1）。因为这里是用的是广播形式，即让在同一物理子网中的所有主机都能够收到这个报文。在Ethernet_II格式的网络中，就是目标MAC为全1。

3.互连网络层

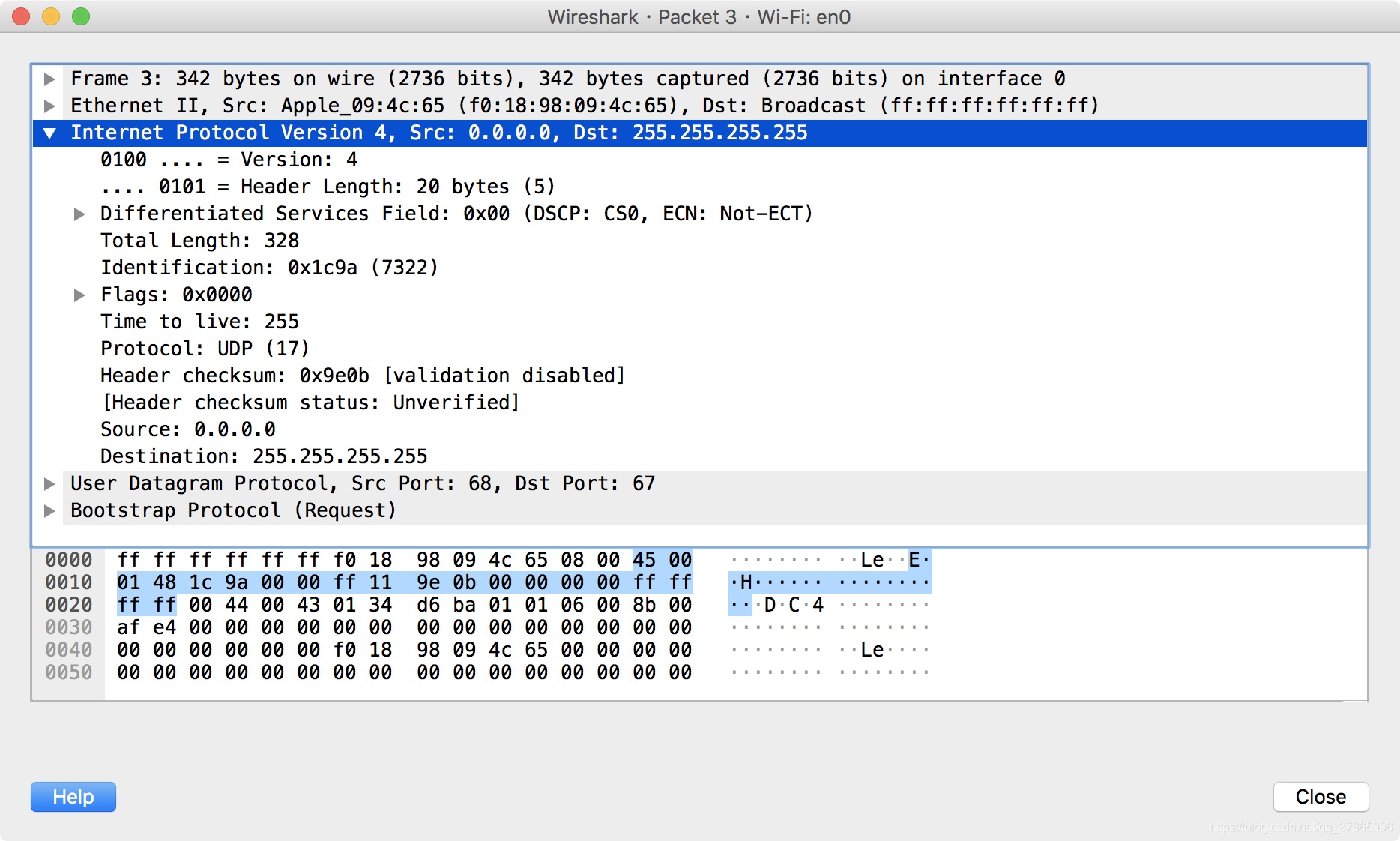

直接看IP数据报的内容，4即IPv4，5即IP首部长度为5*4字节，00服务类型没有用到，因此IPv6也给取消了这个。0148是IP首部和数据的总长度，因为这是在以太网中进行的，所以不会超过MTU=1500字节。1C9A是标识，和00 00共同在分片时进行使用。而从理论上来说，总长度表示占据了16个字节，意味着理论上最大是65535个字节（需要明确单位）。ff即为1111 1111 ，则设定初始TTL值为255，协议为11即UDP，9e 0b是首部校验和。这里使用首部校验和是为了降低路由器负担。00 00 00 00是源IP，ff ff ff ff是目的IP，由于终端没有IP地址，IP头中的原IP规定填为全0。当终端发出DHCP请求报文，它并不知道DHCP SERVER的IP地址，因此IP头中的目标IP填为子网广播IP——全1，以保证DHCP SERVER的IP协议栈不丢弃这个报文。

4.传输层

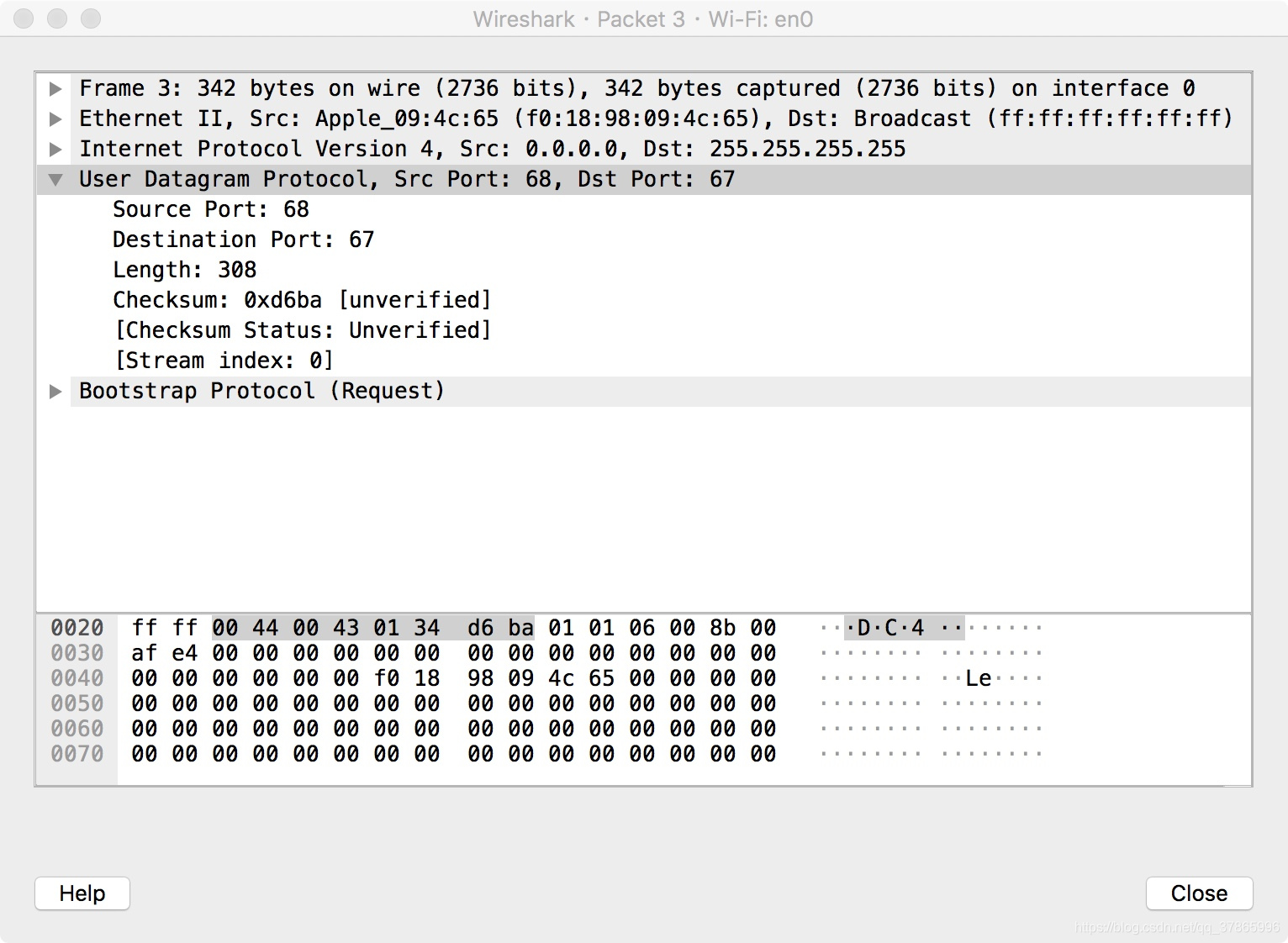

从步骤三我们知道，IP数据报中封装的是UDP报文。前两个字节00是源端口，44是目的端口即端口68.DHCP服务端口是UDP67和UDP68，这两个端口是正常的DHCP服务端口，可以理解为一个发送，一个接收。即客户端向68端口（bootps）广播请求配置，服务器向67端口（bootpc）广播回应请求。长度为00，校验和为43，数据为01 34 d6 ba。

UDP是无连接、不可靠的，可以支持点到点和点到多点之间的通信。UDP是面向报文的。

因为DHCP使用了UDP，后面也就不再单独拿出UDP来讲了。不同在于UDP传递数据时就是数据DATA。

5.应用层

前面提到，DHCP和BOOTP（引导程序协议）兼容。

DNS（域名系统）

DNS是个交互的对域名解析为IP地址的过程。DNS是一个分布式数据库连机系统，采用C/S应用模式，提供域名解析服务。域名解析的方法有递归解析、重复解析，也有递归加重复解析。

1.整体观察

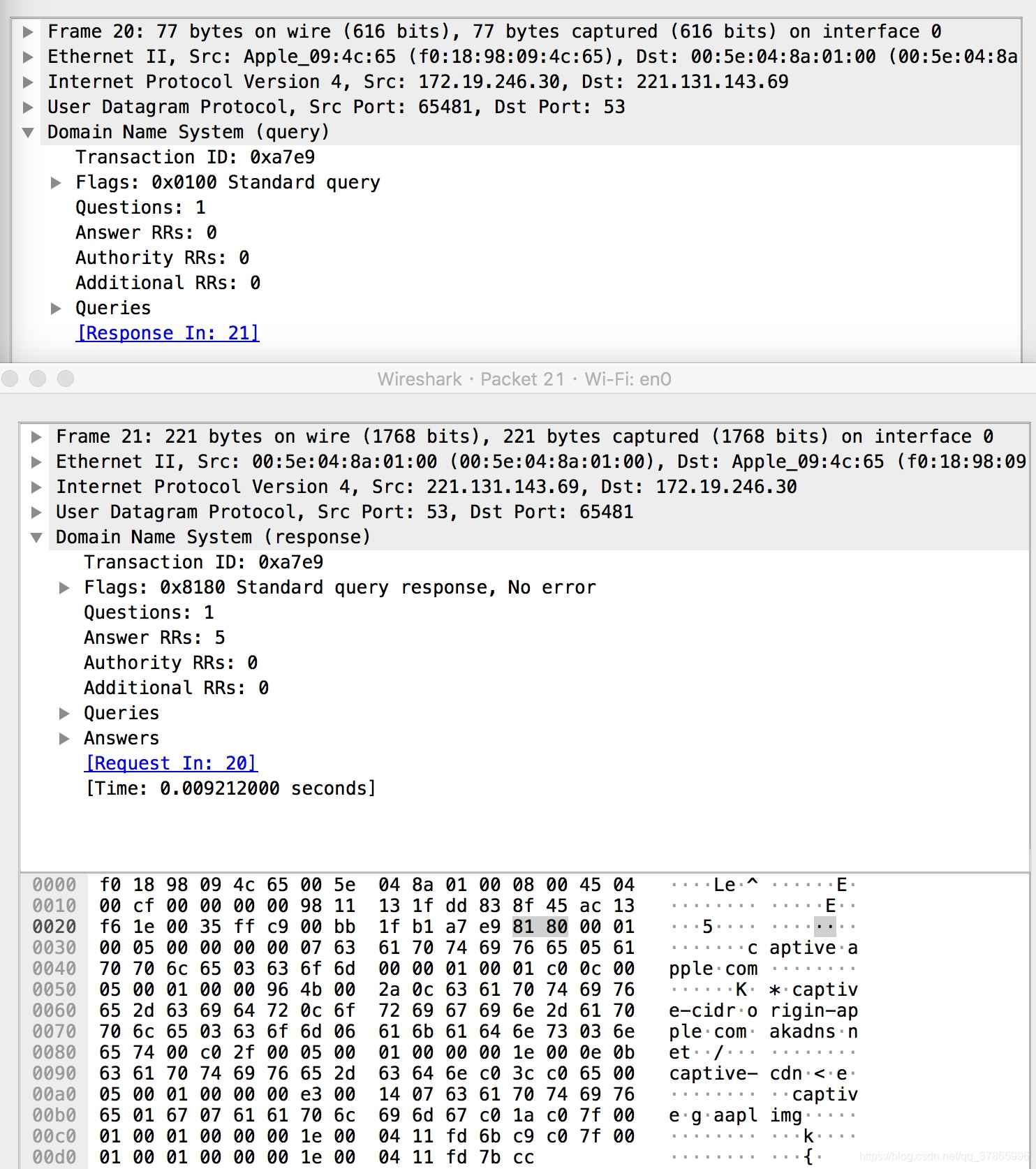

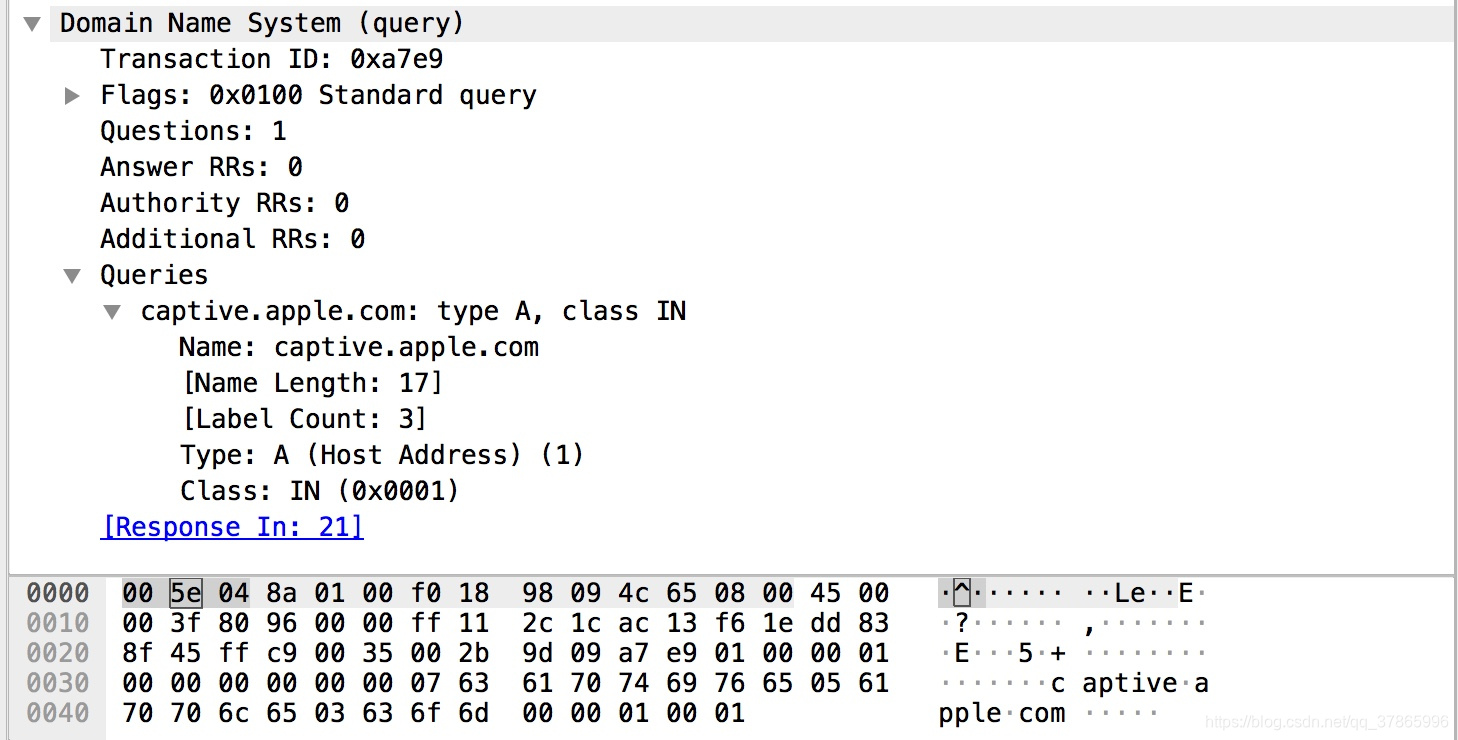

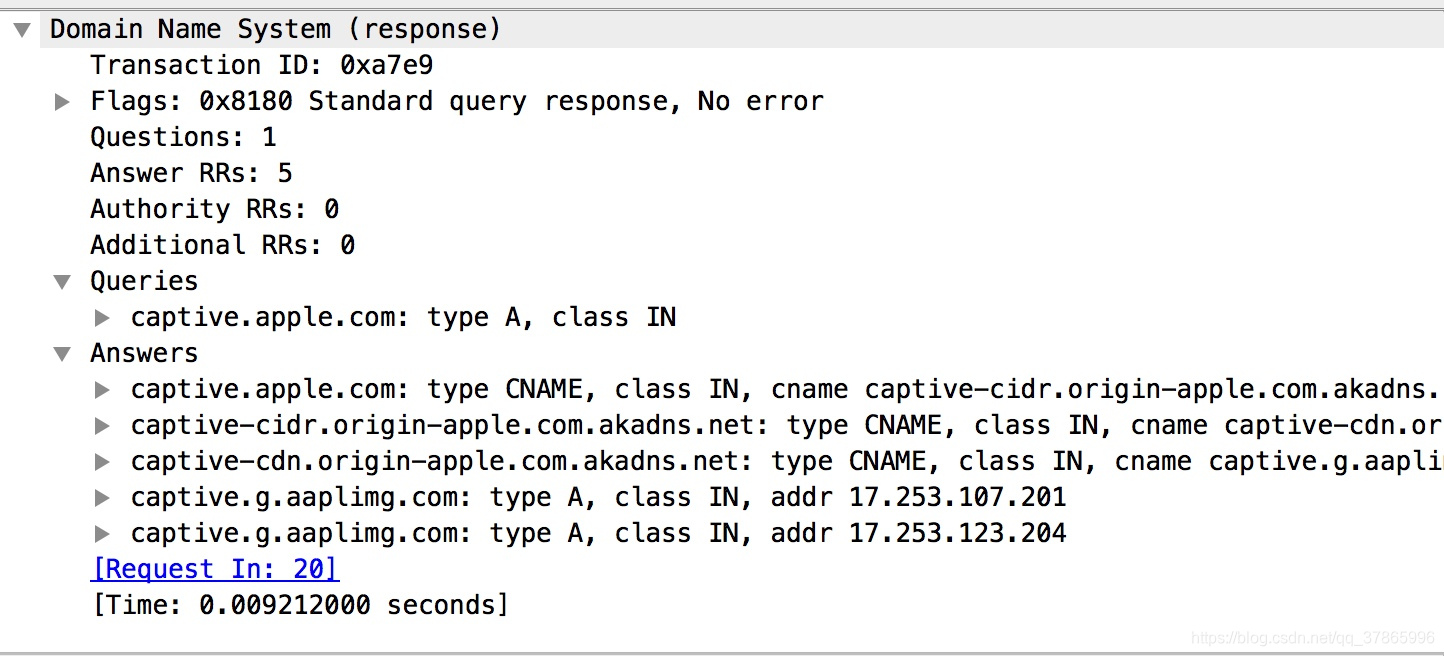

可以看到两个报文一问一答。具体接下来再说。

2.网络接入层

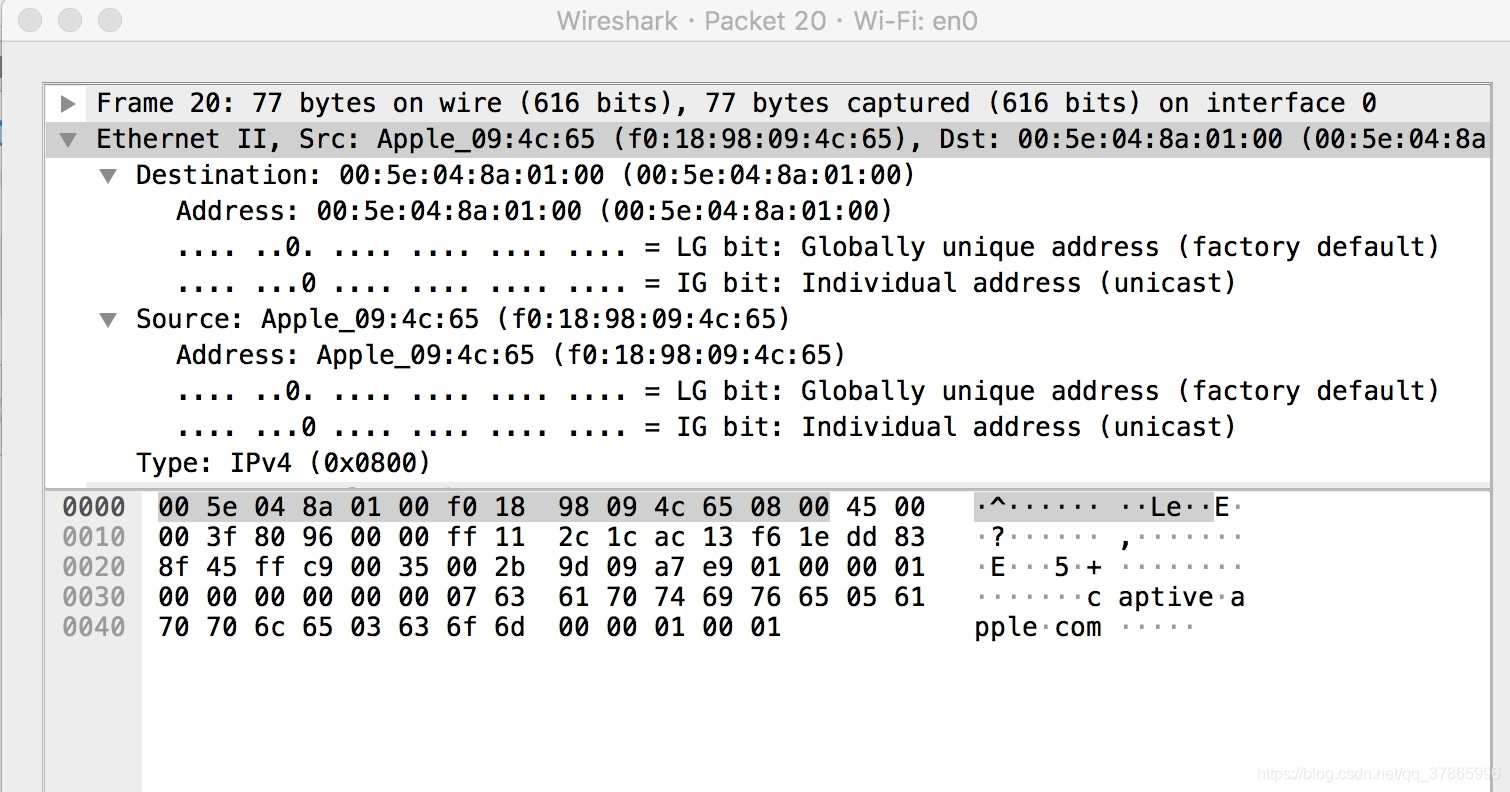

目的MAC地址为00:5e:0: 8a:01:00，目的MAC地址为f0:18:98:09:4c:65。0800说明是IPv4.

3.互连网络层

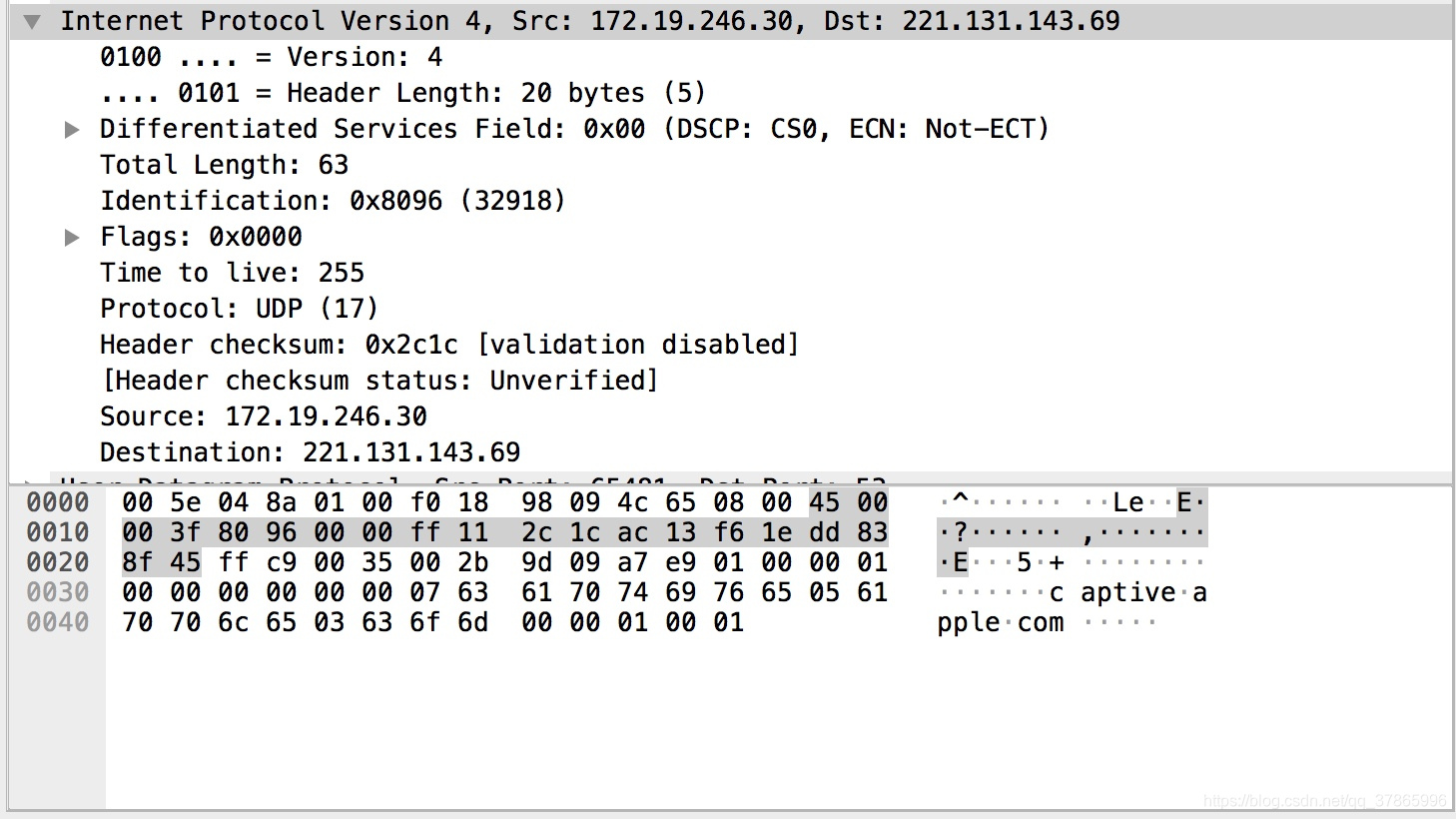

IPv4，20字节，服务类型无定义。数据校验和003f。80 96 00 00显示未分片。TTL为255，协议类型为UDP。首部校验和2c1c。源IP地址ac 13 f6 1e即为172.19.246.30。目的IP地址为dd 83 8f 45，即为221.131.143.69

4.传输层

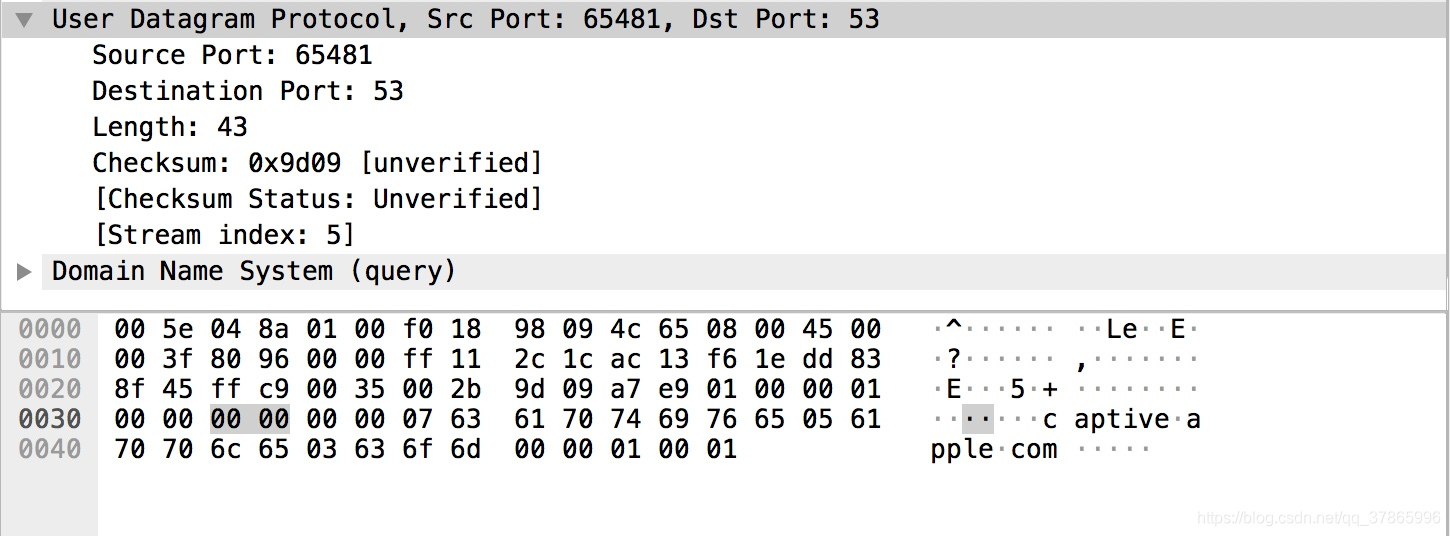

ff c9即为源端口，00 53（UDP83端口）为目的端口。

5.应用层

提问：

回答：

3.ICMP（差错与控制报文协议）

ICMP报文分为两类(1)差错报告报文：类型值为3时：表示终点不可达；类型值为4时：表示源点抑制；类型值为5时：表示改变路由(Redirect）；类型值为11时：表示超时；类型值为12时：表示参数问题。(2)询问报文：类型值为8或者0时：表示回送(Echo)请求或应答；类型值为13或14时：表示时间戳(Timestamp)请求或应答。

ICMP位于网络层，但它的传递依赖于IP的支持。

1.整体观察

2.网络接入层

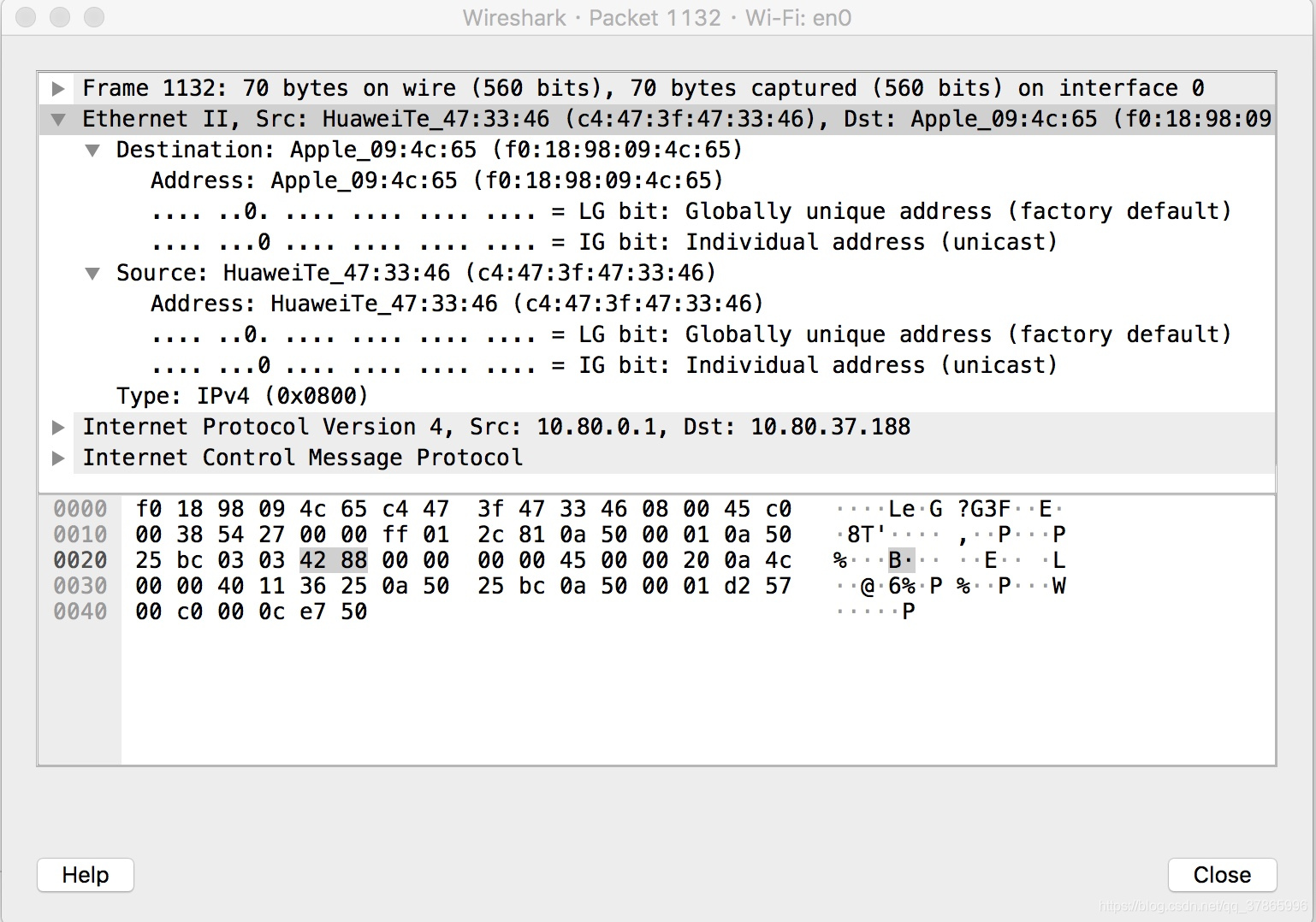

目的MAC地址：f0:18:98:09:4c:65，源MAC地址c4:47:3f:47:33:46，0800，IP协议

3.互连网络层

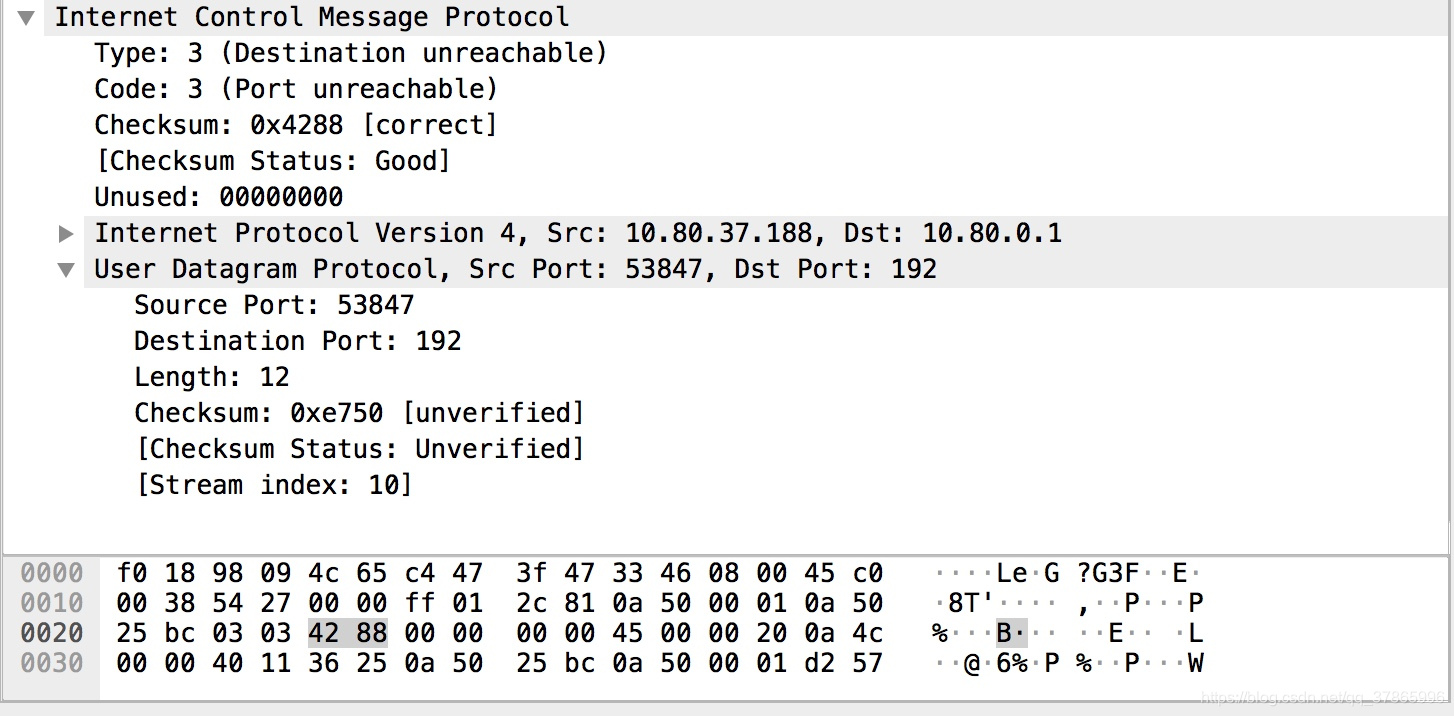

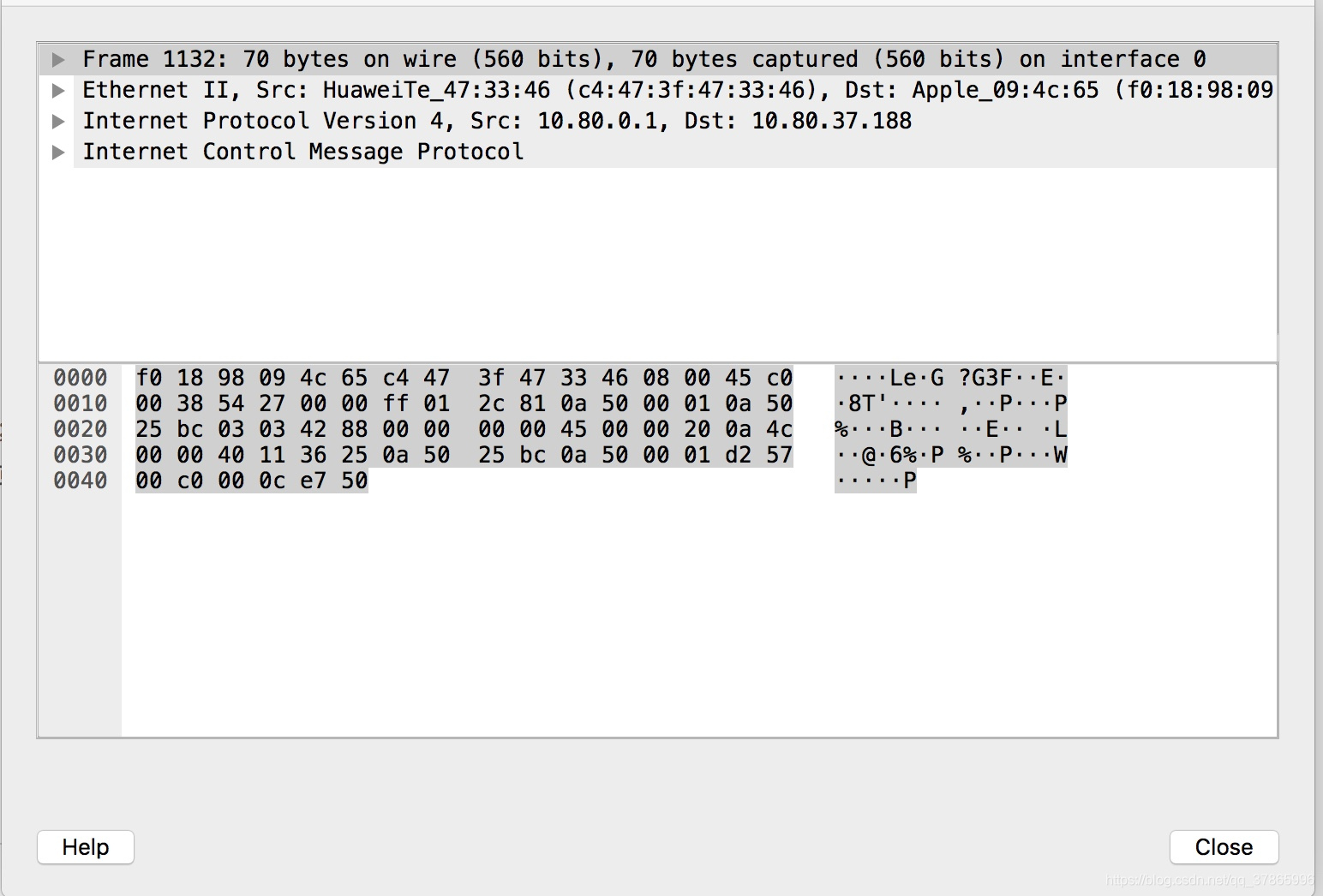

IPv4，20字节首部，ICMP服务，38H字节总长度，5427标识，标志和片偏移量0000，生存时间255，01协议类型ICMP，首部校验和2c81，源IP0a 50 00 01，目的IP0a 50 25 bc。

4.HTTP（超文本传输协议）

这是一个应用层协议，使用TCP连接为分布式超媒体信息系统提供可靠传送。HTTP是面向事物的应用层协议。

1.整体观察

2.网络接入层

3.互连网络层

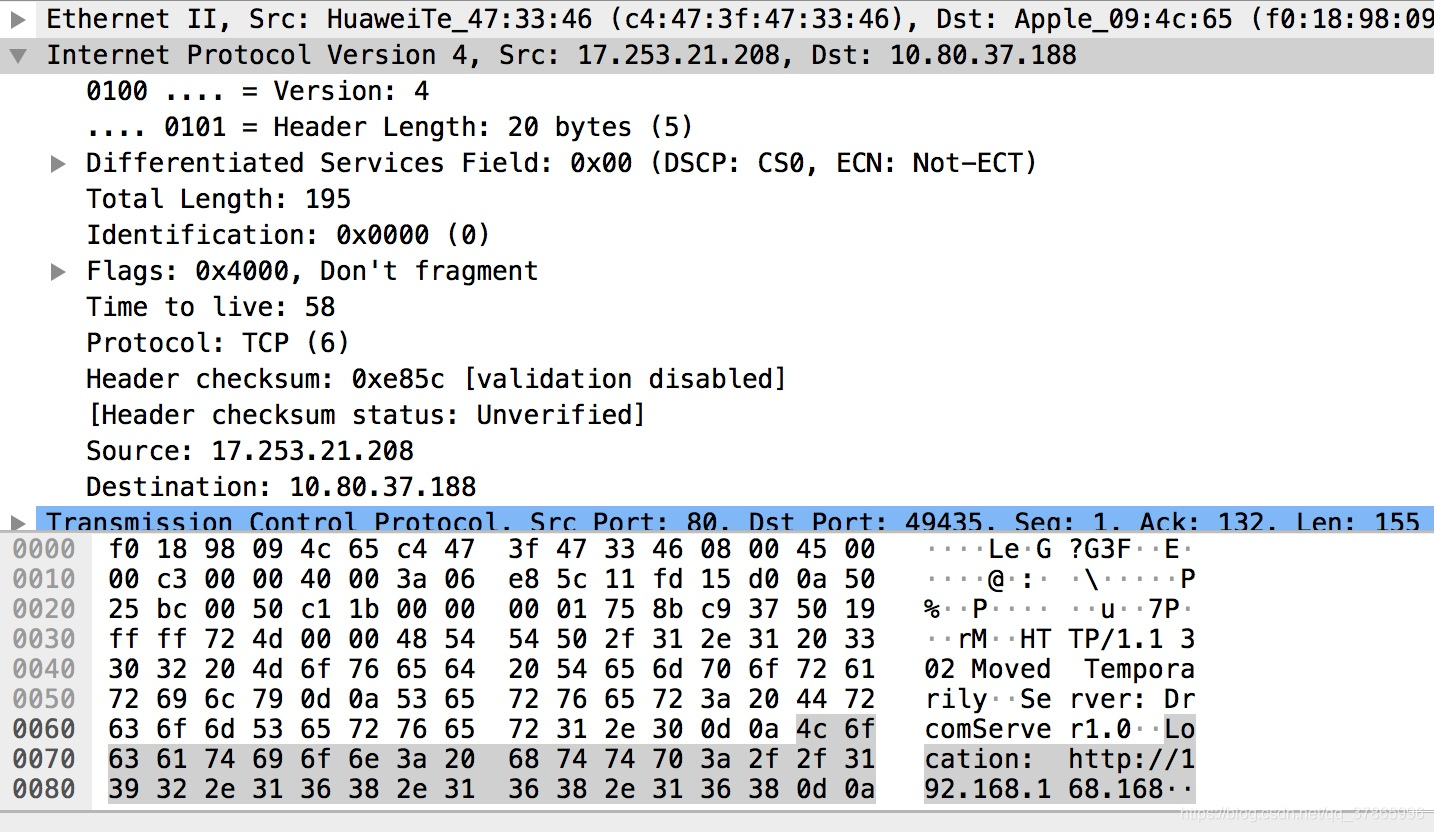

协议字段为06H即TCP。

这里重点关注一下目的IP为0a 50 25 bc，即为10.80.37.188，是一个典型的私有地址。

私有地址一共分为三块：10/8、172.16/12、192.168/16。

私网地址如果想访问公网，必须使用NAT（网络地址转换）或NAPT（网络地址和端口转换）。

4.传输层

TCP是面向连接的，提供可靠的服务，只能进行点到点的通信，面向字节流。

TCP五元组格式为（源IP地址、源端口、目的IP地址、目的端口、TCP）

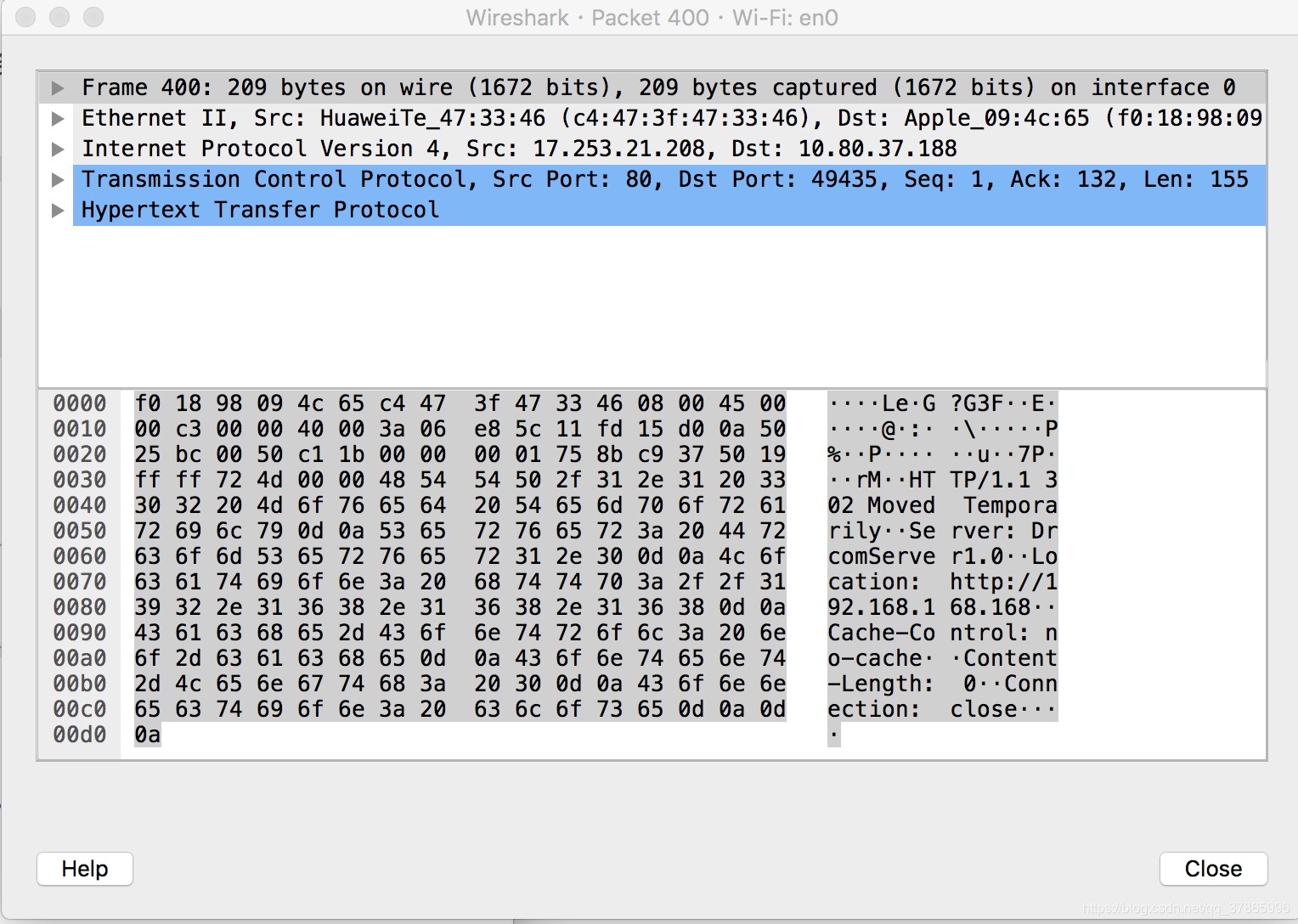

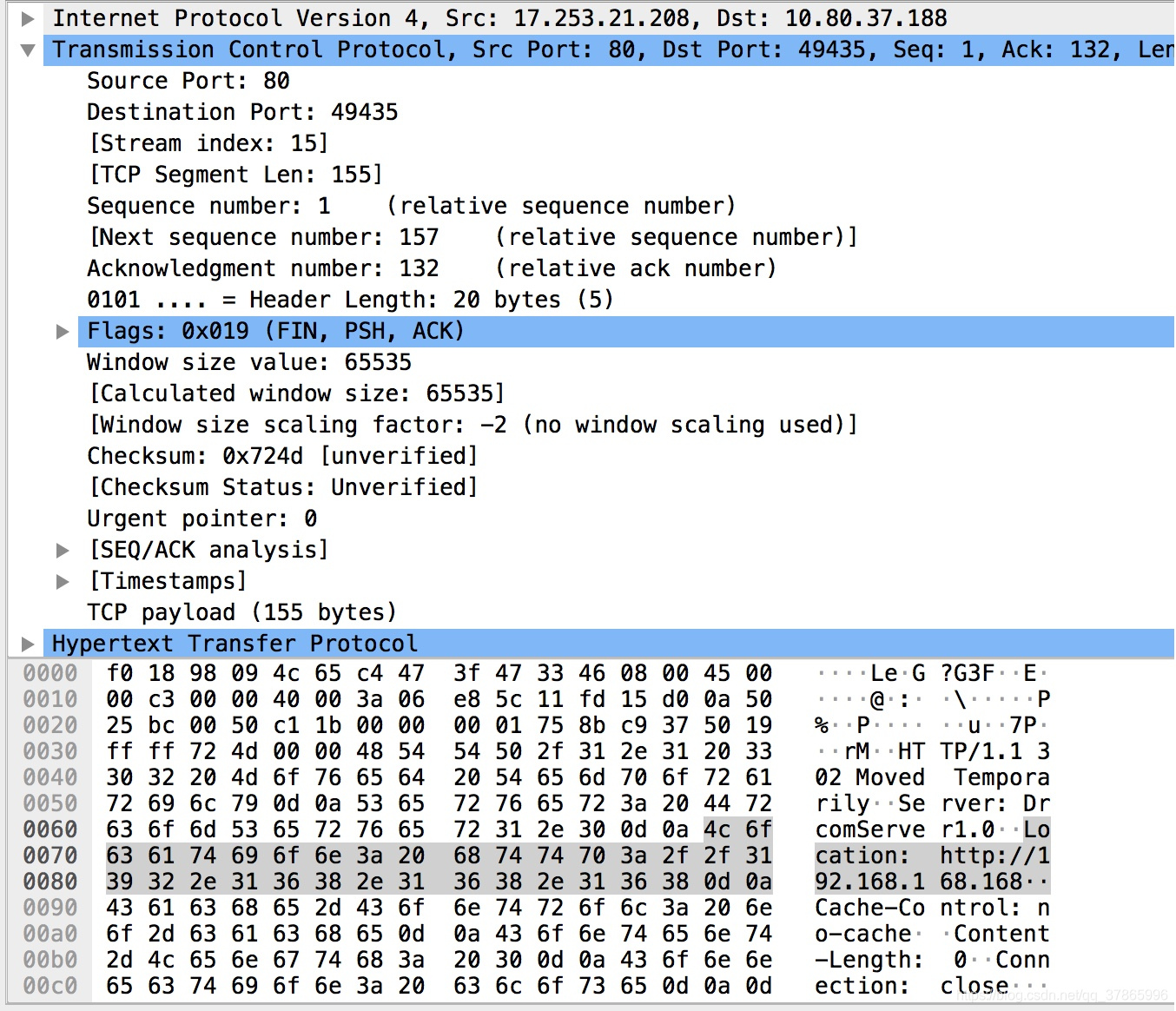

TCP的首部为20个字节，00 50为源端口80，c1 1b是目的端口49435。序号为00 00 00 01，确认号为75 8b c9 37。后面两个字节为50 19，最后六位为011001，即ACK、PSH、FIN置1，PSH表示应尽快将此报文段交付给接受应用程序，ACK和FIN确认释放请求。接收窗口为ff ff，校验和72 4d，紧急指针00 00。

TCP的可靠传输是通过确认机制和超时重传机制实现的。确认机制就是返回的确认序号是已收到的数据的最高序号加1，也可以理解为期望下次收到的第一个数据字节的序号。具有累计确认效果。

TCP流量控制是使用滑动窗口吗，通过WIN值接收端可以动态的控制发送端，实现端到端的流量控制。

TCP拥塞控制，有慢启动算法、拥塞避免算法等算法来辅助。

5.应用层

5.ARP（地址解析协议）

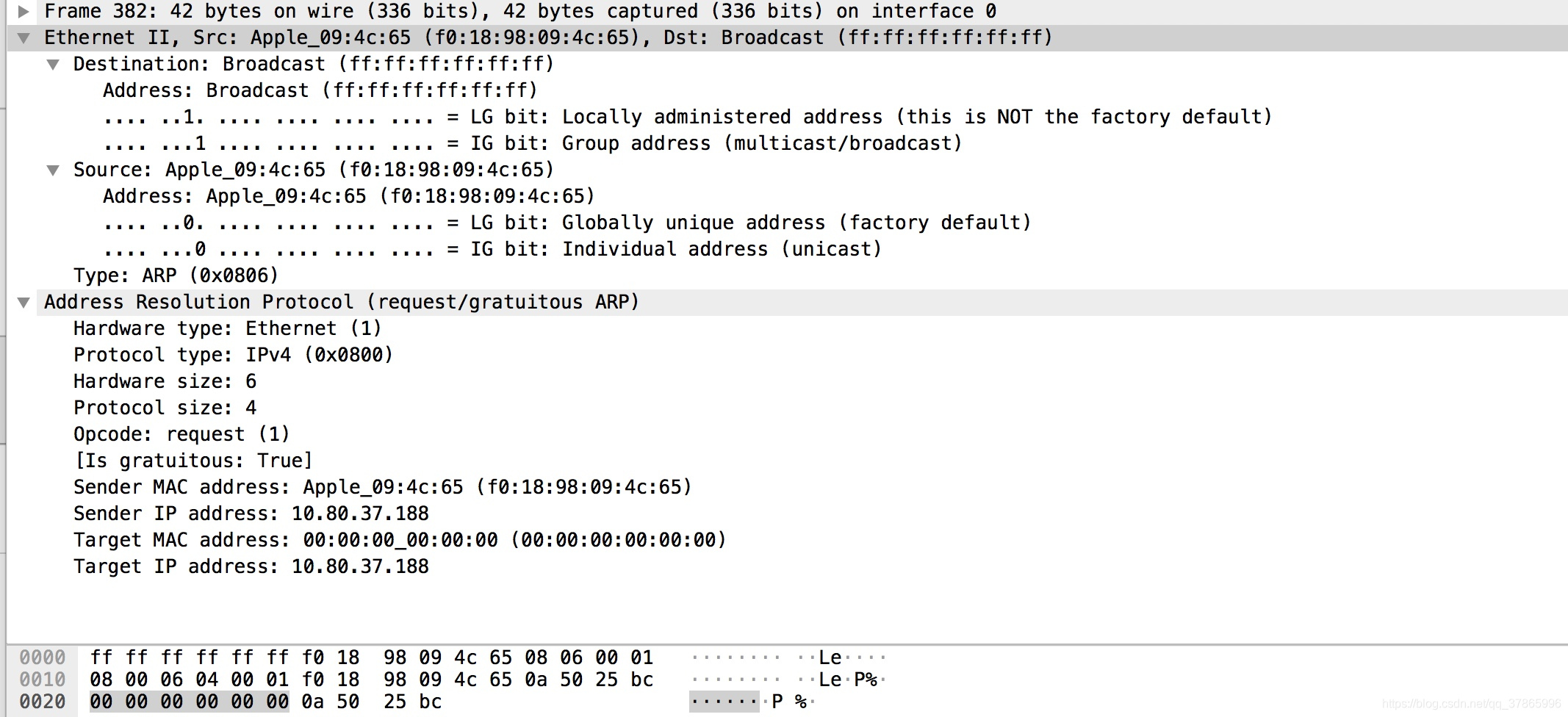

ARP协议是将IP地址解析为MAC地址。不可反向，那是RARP干的事。
