Android布局简介

【摘要】
这里主要对Android常用布局进行总结，简要阐述其基础用法和属性。包括Android六大布局：LinearLayout
(线性布局)，RelativeLayout (相对布局)，FrameLayout (帧布局)，TableLayout
(表格布局)，GridLayout (网格布局)，AbsoluteLayout (绝对布局)。

注：这是本人学习Android过程中的一些总结，纰漏之处，还请指正！
本文一切知识点均参考自菜鸟教程，详细介绍可见“http://www.runoob.com”和"https://developer.android.google.cn/reference/"
本文适合Android初学者，大佬勿扰！

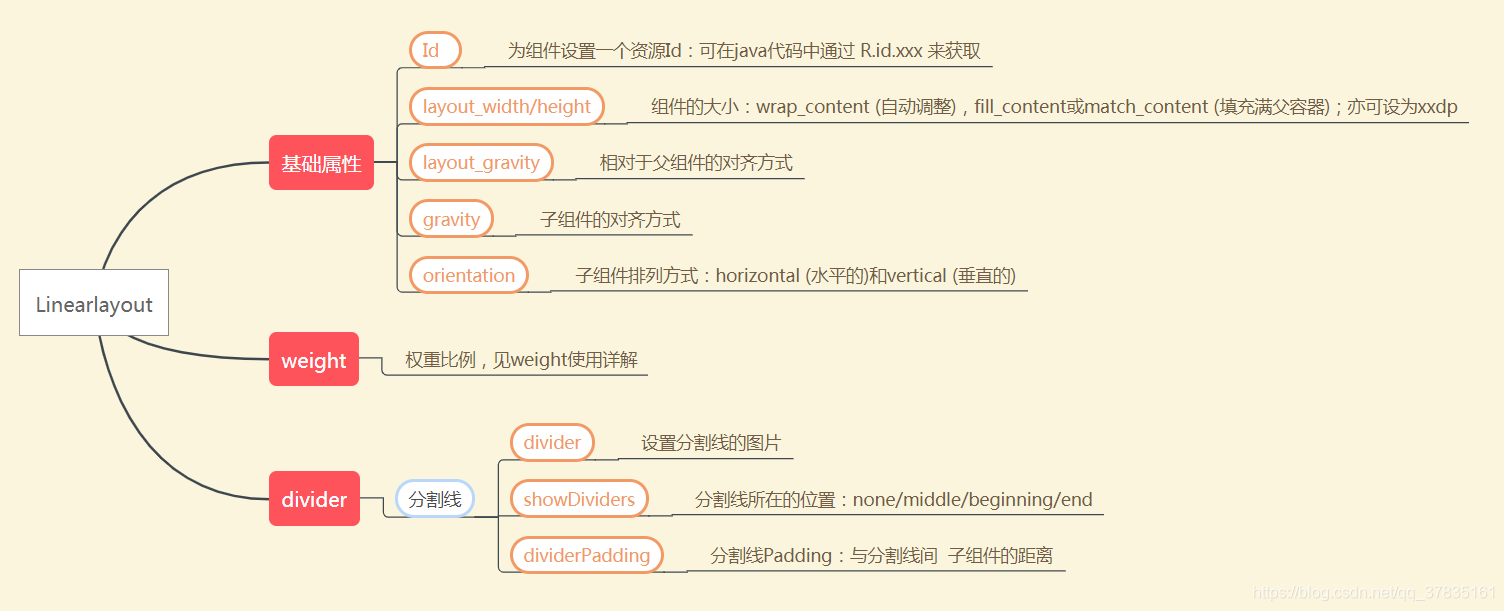

一、LinearLayout 线性布局

1、基础属性

2、weight使用详解：

• 当weight对应默认宽度设为 0dp 和 wrap_content 时，按权重比例实际宽度来设置

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/LinearLayout1"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal">

    <LinearLayout
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:background="#AAFFFF"/>

    <LinearLayout
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="2"
        android:background="#DD7766"/>

    <LinearLayout
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="3"
        android:background="#BB00CC" />

</LinearLayout>

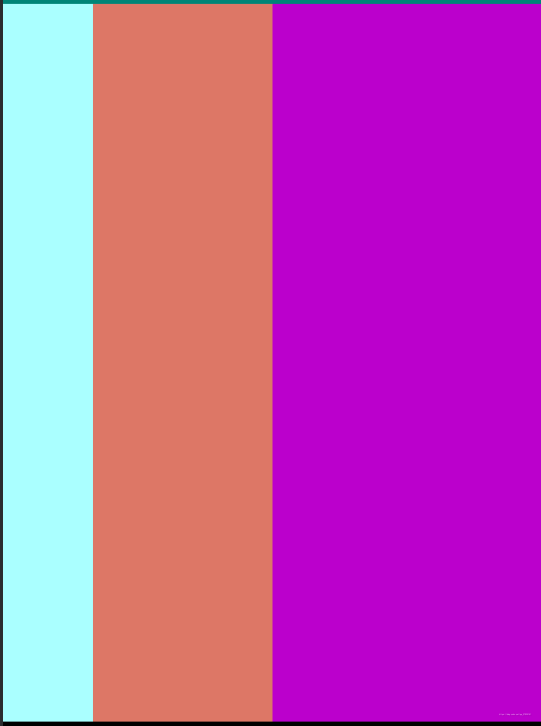

此时的实际比例明显为：1:2:3

• 当weight对应默认宽度设置为 match_content或者fill_content时，实际比例 需要按以下方式计算

  例如：将以上代码中的

  android:layout_width="0dp"


  全部改写为：

  android:layout_width="fill_content"

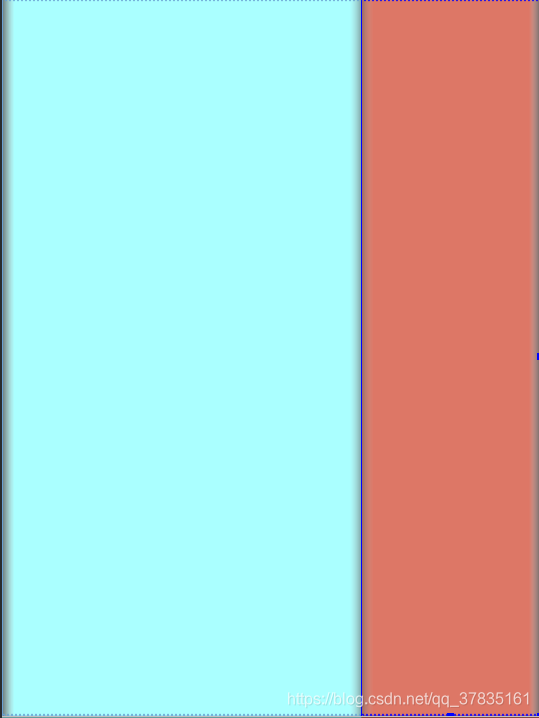

此时，比例变为2:1:0 如下图：

此时比例计算应当按照如下方式：
step1: 最小权重-最大权重=最大权重负差，即1-3=-2; 权重和 1+2+3=6
step2: 每个组件实际权重 = 1+最大权重负差*(权重值/权重和)，
即： 实际权重比例为：1-2*(1/6) : 1-2*(2/6) : 1-2*(3/6)，即：2:1:0

3、divider使用详解

• 方法一：通过View设置简单的分割线

<View
       android:layout_width="match_parent"
       android:layout_height="1px"
       android:background="#000000"/>

• 方法二：利用divider来设置

 <LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    tools:context="MainActivity"
    android:id="@+id/LinearLayout1"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:divider="@drawable/divider"
    android:showDividers="middle"
    android:dividerPadding="10dp">

    ...

</LinearLayout>

4、linearLayout注意事项

当 android:orientation="vertical" 时，只有水平方向的设置才起作用，垂直方向的设置不起作用.即：left，right，center_horizontal 是生效的;
当 android:orientation="horizontal" 时，只有垂直方向的设置才起作用，水平方向的设置不起作用。即：top，bottom，center_vertical 是生效的。

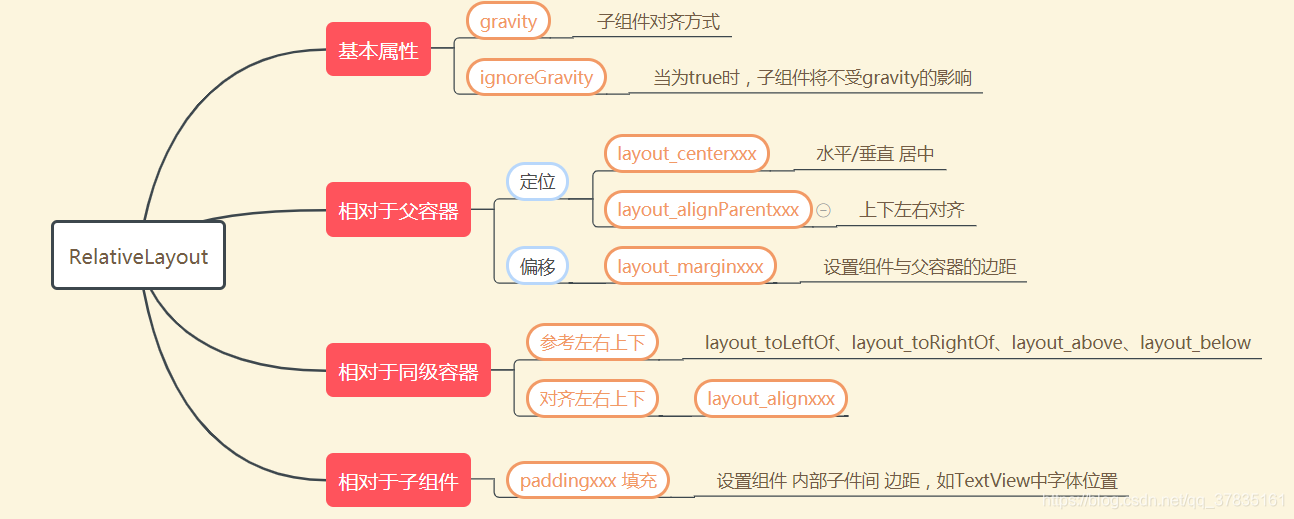

二、RelativeLayout 相对布局

1、基础属性

三、TableLayout 表格布局

1、确定行数和列数

行：默认TableLayout 子控件均占满一行（即 layout_width 默认 fill_parent）
列：可通过添加Tablerow来在一行上添加多列
		列数：即Tablerow中组件最多时的个数；
		列宽：列宽由该列中最宽的单元格决定。

2、常用属性：

android:coolapseColums：需要被隐藏的列序号
android:shrinkColums：允许被收缩的列序号
android:strechColums：允许被拉伸的列序号

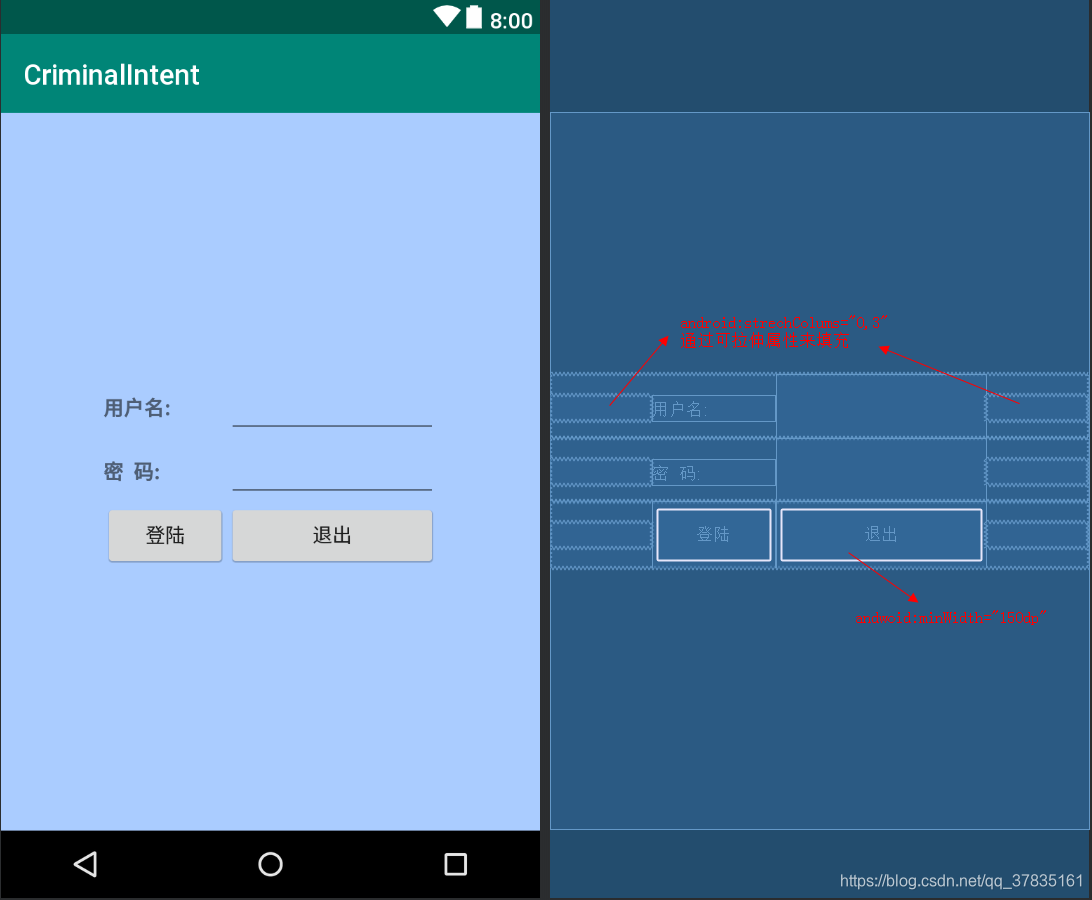

举例如下：

<?xml version="1.0" encoding="utf-8"?>
<TableLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/TableLayout1"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity"
    android:gravity="center_vertical"
    android:background="#AACCFF"
    android:stretchColumns="0,3">

    <TableRow>
        <TextView/>
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="用户名:"
            android:textStyle="bold"/>
        <EditText
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:minWidth="150dp"/>
        <TextView/>
    </TableRow>

    <TableRow>
        <TextView/>
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="密  码:"
            android:textStyle="bold"/>
        <EditText
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:minWidth="150dp"/>
        <TextView/>
    </TableRow>

    <TableRow>
        <TextView/>
        <Button
            android:id="@+id/button_login"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="登陆"
            android:textAppearance="?android:attr/textAppearanceButton"/>
        <Button
            android:id="@+id/button_exit"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="退出"
            android:textAppearance="?android:attr/textAppearanceButton"/>
        <TextView/>
    </TableRow>

</TableLayout>

四、Framelayout 帧布局

这个布局方式几乎不会用到，这里只是简单提一下

• 简介
  布局方式：帧布局的控件一般总是会在父容器的左上角进行叠加
• 基本属性

	android:foreground：设置帧布局的前景图像
	android:foregroundGravity：设置前景图显示的位置

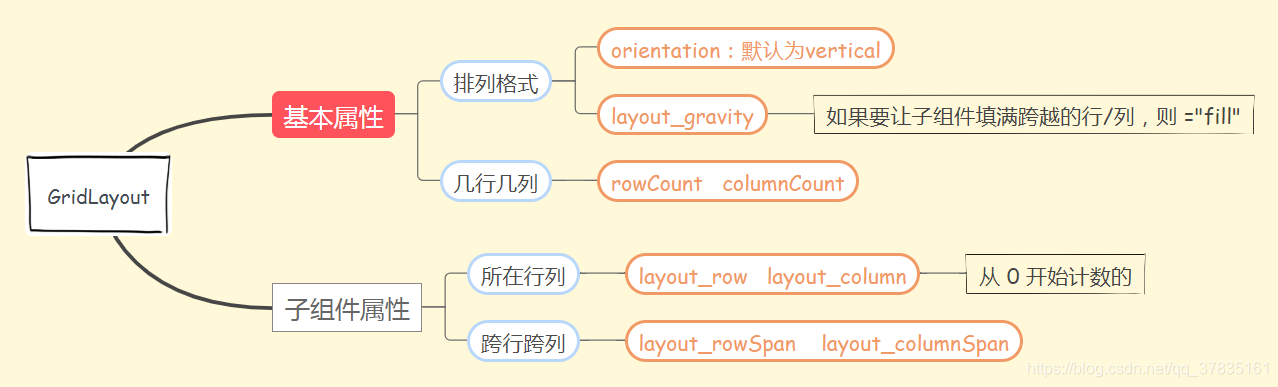

五、GridLyout 网格布局

六、AbsoluteLayout 绝对布局

常用属性：
android:layout_width:组件宽度
android:layout_height:组件高度
android:layout_x:设置组件的X坐标
android:layout_y:设置组件的Y坐标
（几乎不会用到）
