2-白盒测试

图和图覆盖准则

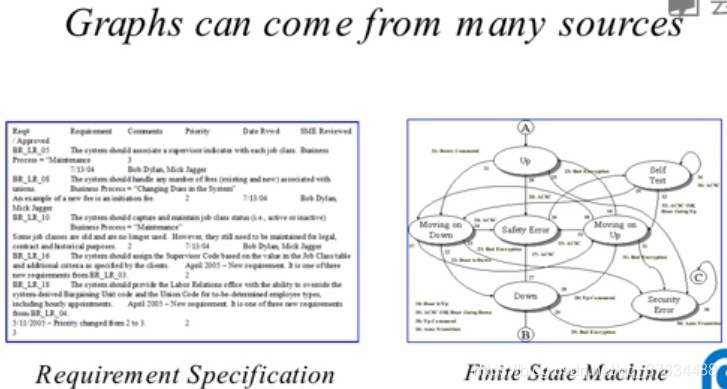

测试中的图

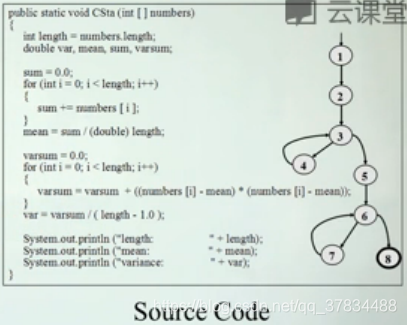

控制流图：

有限状态集：（源于规格文档）

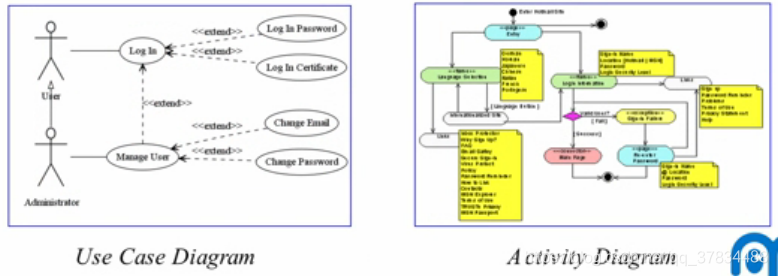

各种设计图：

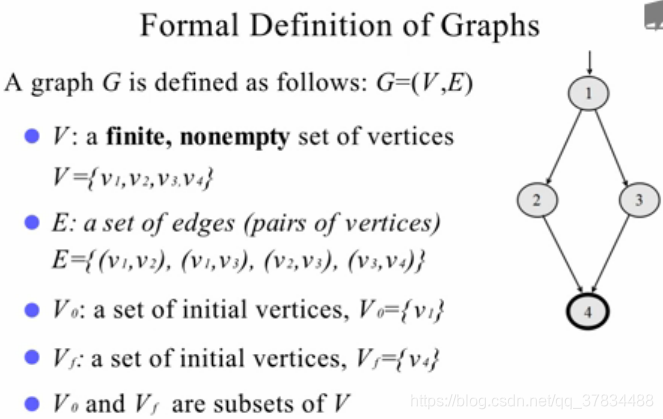

点+边 = 图

点：有穷非空集合

边：点对

初始结点

终结结点

多个初始结点的情况，规定一个哑结点，作为初始结点

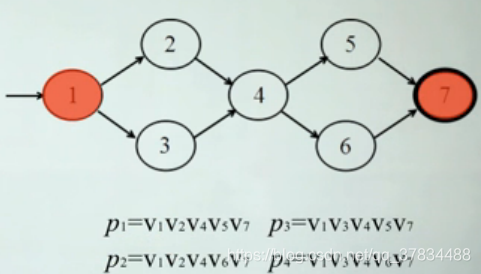

路径：点的序列，相邻结点必须构成有效边

测试路径：表达测试的执行（出发点是初始结点，终点是终结结点）

此门课：一条测试只能执行一条测试路径（前提条件：测试环境是确定性的）

图覆盖准则

语法可达：在通过语法构建的图结构中存在一条路径

语义可达：在实际程序中存在一个测试可达

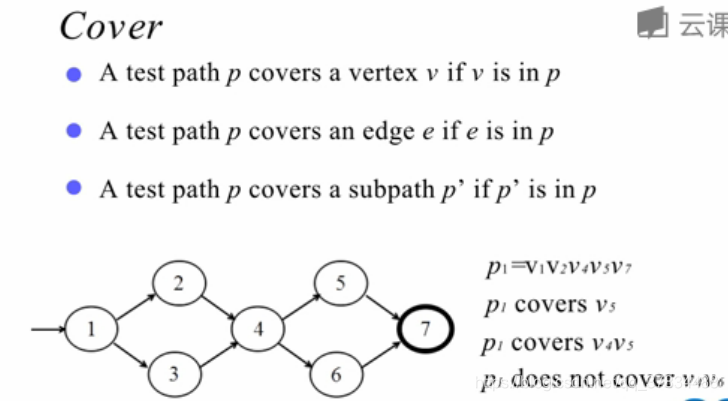

测试路径覆盖：

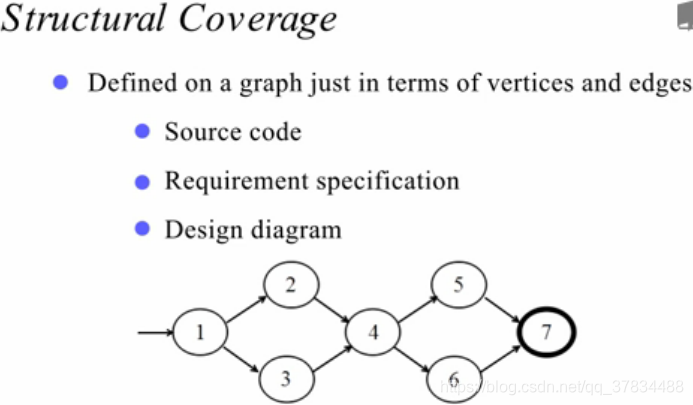

结构覆盖：常见的图覆盖类型

不关心抽象出的图的内容（来源不一，所以内容不一），只考虑抽象出的点和边的覆盖

数据流覆盖：



测试准则：描述测试需求的一些规则

测试需求：描述测试路径性质

测试需求集：TR  测试用例集：T

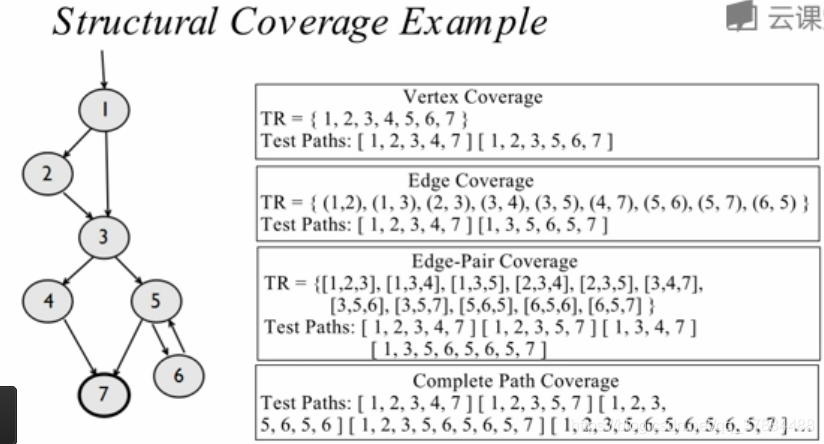

结构化覆盖

顶点覆盖（VC）：测试用例集（T）覆盖所有顶点（v）

边覆盖（EC）：测试需求集合（TR）里面的每一个测试需求（tr）都是一个可达边，每一个可达边都存在一个测试用例去覆盖。称此测试用例集（T）满足边覆盖

满足EC一定满足VC，满足VC不一定能满足EC

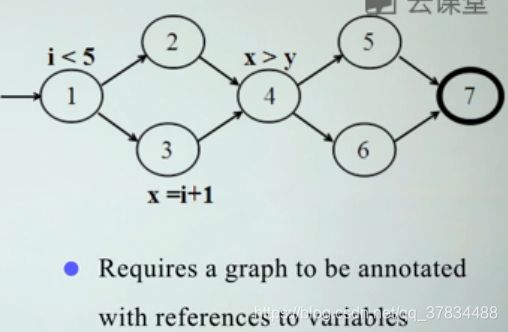

边对覆盖：

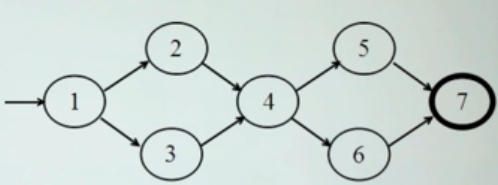

两个测试路径即可满足此图的VC和EC，却无法满足边对覆盖

如图，至少需要四条路径满足边对覆盖

即2-4-5；2-4-6；3-4-5；3-4-6必须被覆盖，所以至少需要四条路径



n路径覆盖：

n=0是零点覆盖

n=1是边覆盖（长度<=1）

n=2是边对覆盖（长度<=2）

n=无穷 是完全路径覆盖 （长度<=n1，n1路径覆盖）

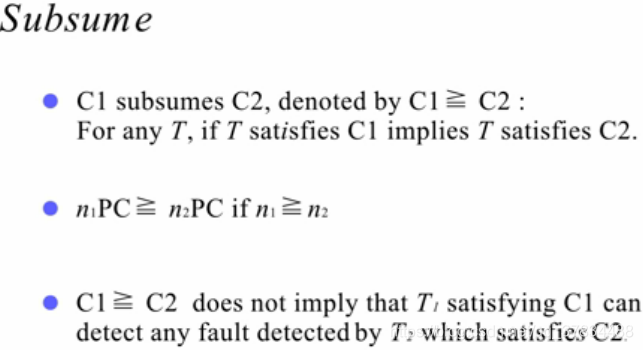

蕴含：（“满足”上的包含）

注意：准则1蕴含准则2，不代表准则1的错误检测能力更强



边对覆盖Subsume边覆盖；边覆盖Subsume点覆盖

即满足EC一定满足VC，满足VC一定能满足边对覆盖



若n1>=n2，n1路径覆盖Subsume n2路径覆盖

因为此图存在循环，所以完全路径覆盖的测试路径是无穷多个



控制流测试

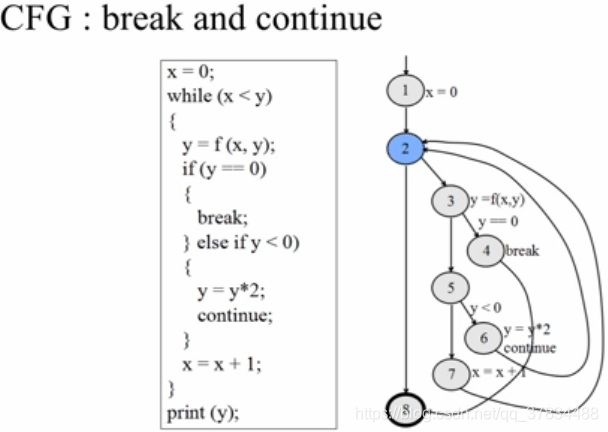

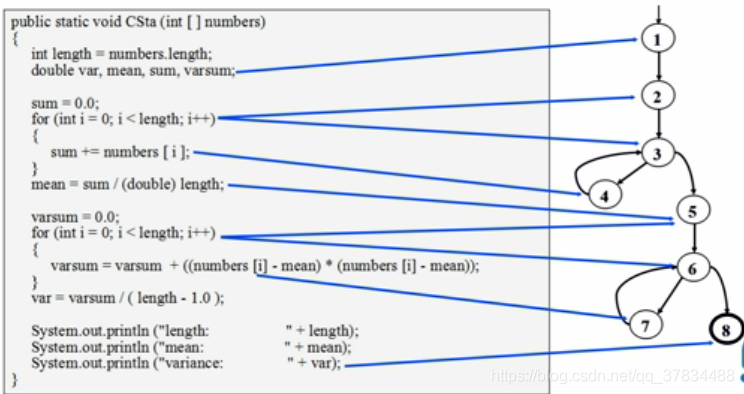

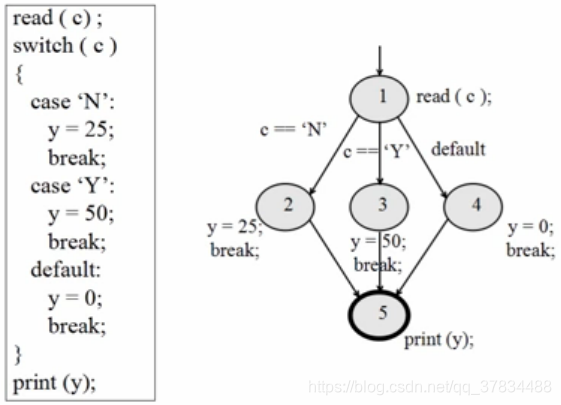

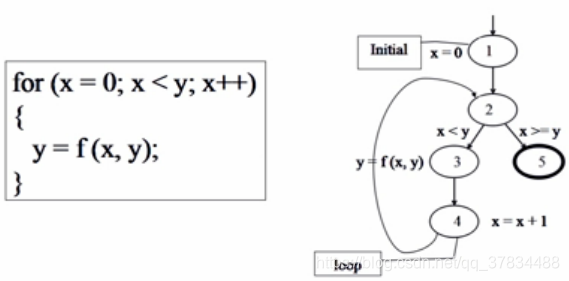

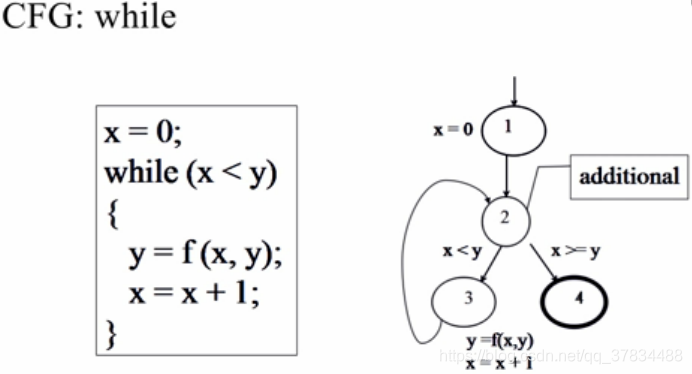

控制流图（CFG）：表示程序的流转过程          顶点+边

顶点：代码，语句块，函数，方法体

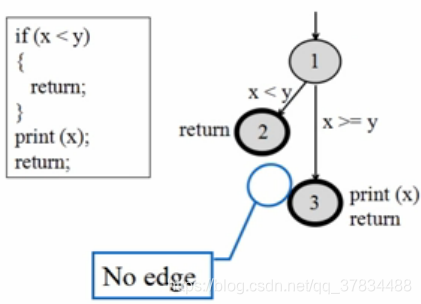

在2和3结点后添加终止结点

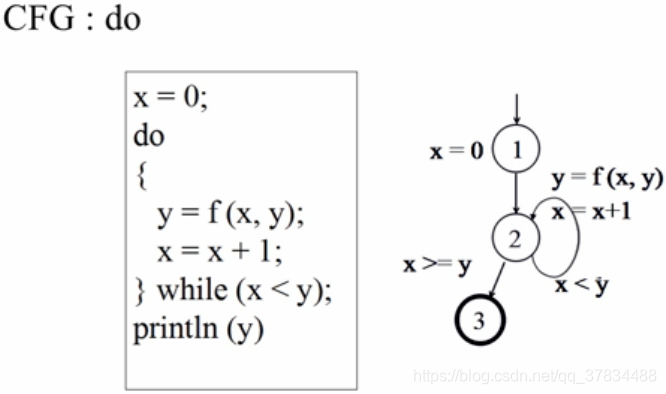

此图2结点后也可加入3结点，即此图为最简版

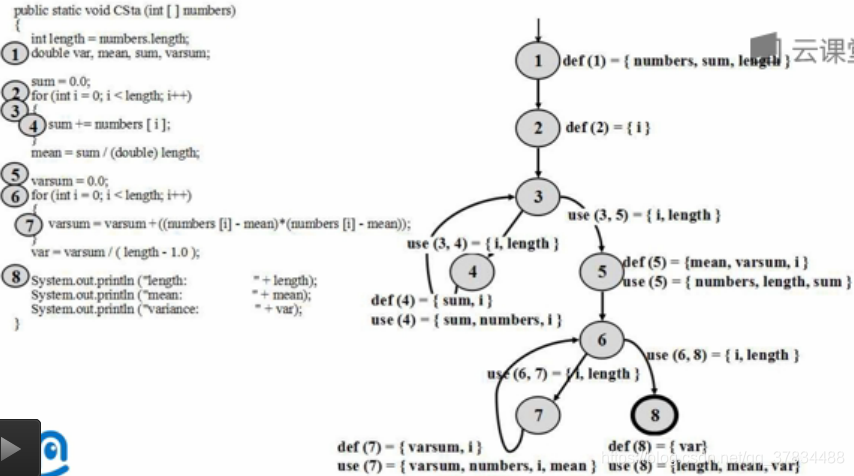

数据流测试

关注节点上的变量的操作是否正确

变量操作：

定义：赋值，初始化等

使用：分支，判断，循环等



DU对：定义引用对

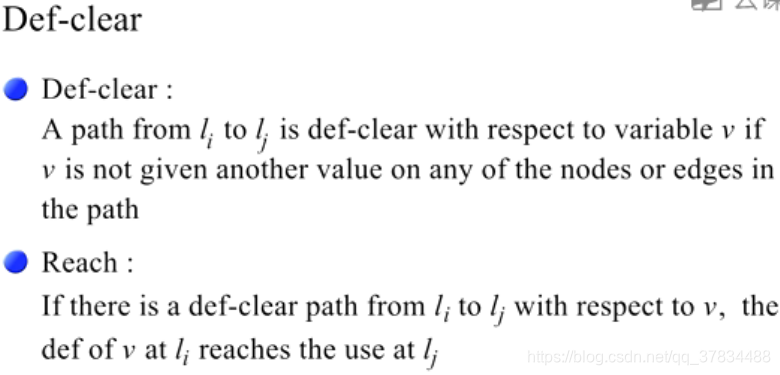

定义清晰：li上定义，lj上使用（两者之间无二重定义）



DU路径：

v：变量

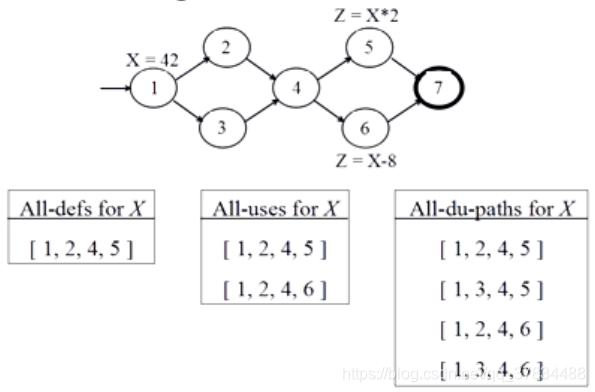

数据流覆盖准则：

定义覆盖：v所有定义的地方都覆盖过一次

引用覆盖：v所有引用的地方都至少覆盖过一次

定义引用路径覆盖：
