达梦数据库DSC集群搭建详细步骤（两节点及三节点）

---

一、实验背景

DMDSC 集群是一个多实例、单数据库的系统。多个数据库实例可以同时访问、修改同 一个数据库的数据。用户可以登录集群中的任意一个数据库实例，获得完整的数据库服务。 数据文件、控制文件在集群系统中只有一份，不论有几个节点，这些节点都平等地使用这些 文件，这些文件保存在共享存储上。每个节点有自己独立的联机日志和归档日志，其中联机 日志保存在共享存储上，归档日志可以保存在本地存储上也可以保存在共享存储上。 DMDSC 集群主要由数据库和数据库实例、共享存储、DMASM 或 DMASM 镜像、本地存储、 通信网络、集群控制软件 DMCSS、集群监视器 DMCSSM 组成。
通过本次实验熟悉DMDSC集群的搭建要求和搭建过程，该部署架构提供的能力等。

二、实验要求

完成DSC集群的搭建，要求如下：
（1）完成DSC集群的部署，测试建表和插入数据，2个节点都可以查询到数据。
（2）测试故障一个节点后，集群和持续提供服务。
（3）完成3节点dsc集群的部署

三、实验步骤

1. 两节点搭建过程

1.1 规划

1.1.1 网络和端口规划

表1 地址规划

服务器名	DM1	DM2
业务IP	192.168.75.141	192.168.75.142
内部IP	1.1.1.11	1.1.1.12
OGUID	1234	1234

表2 实例端口规划（dmdcr_cfg）

服务器名	实例名	IP	PORT_NUM
DM1	CSS1	192.168.75.141	5230
	ASM1		5231
	DSC1		5232
DM2	CSS2	192.168.75.142	5230
	ASM2		5231
	DSC2		5232

表3 其它端口规划

服务器名	配置文档	实例名	端口类型	PORT_NUM
DM1	dmasvrmal	ASM1	MAL_PORT	5233
	dminit	DSC1	PORT_NUM	5232
	dmasvrmal	DSC1	MAL_PORT	5235
DM2	dmasvrmal	ASM2	MAL_PORT	5233
	dminit	DSC2	PORT_NUM	5232
	dmasvrmal	DSC2	MAL_PORT	5235

1.1.2 用户和用户组规划

两台机器均创建用户和组：
groupadd dmdba
useradd dmdba -g dmdba
passwd dmdba

1.1.3 目录规划

两台机器均准备：
（1）使用dmdba用户创建用于DSC环境搭建的目录：/home/dmdba/dmdsc
（2）DM执行码和工具存放的目录：/home/dmdba/dmdsc/bin
（3）配置文件存放的目录：两台分别为/home/dmdba/dmdsc/data/DSC1和/home/dmdba/dmdsc/data/DSC2

1.1.4 存储规划（实验用）

磁盘名称	大小	文件命名	用途
SCR磁盘	1G	DSCShare_1G_1.vmdk	记录存储、集群配置的详细信息
VOTE磁盘	1G	DSCShare_1G_2.vmdk	存储VTD文件，记录集群成员信息，并通过VOTE DISK进行心跳检测，确定节点状态。
DMDATA磁盘	10G	DSCShare_10G_1.vmdk
DMLOG磁盘	10G	DSCShare_10G_2.vmdk

1.2 参数配置

1.2.1 创建用户、目录并安装数据库

正常初始化数据库

1.2.2 存储配置

参考：https://blog.youkuaiyun.com/January01/article/details/119008348

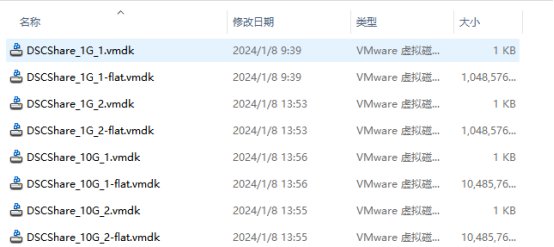

使用vmware-vdiskmanager.exe工具创建共享磁盘，分别为1G、1G、10G、10G大小。（注意工具的位置和创建磁盘的目录根据自己的需要进行修改）

D:\vmware\vmware-vdiskmanager.exe -c -s 1Gb -a lsilogic -t 2 "E:\98_VMware\share_disk\DSCShare_1G_1.vmdk
D:\vmware\vmware-vdiskmanager.exe -c -s 1Gb -a lsilogic -t 2 "E:\98_VMware\share_disk\DSCShare_1G_2.vmdk
D:\vmware\vmware-vdiskmanager.exe -c -s 1Gb -a lsilogic -t 2 "E:\98_VMware\share_disk\DSCShare_10G_1.vmdk
D:\vmware\vmware-vdiskmanager.exe -c -s 1Gb -a lsilogic -t 2 "E:\98_VMware\share_disk\DSCShare_10G_1.vmdk

把磁盘挂在给第一台虚拟机，并修改两台虚拟机的vmx文件，在文件后面添加以下内容：注意虚拟设备节点根据实际情况修改。

sata0:1.mode="independent-persistent"
sata0:1.SharedBus="Virtual"
sata0:2.mode="independent-persistent"
sata0:2.SharedBus="Virtual"
sata0:3.mode="independent-persistent"
sata0:3.SharedBus="Virtual"
sata0:0.mode="independent-persistent"
sata0:0.SharedBus="Virtual"
disk.locking="FALSE"
disk.EnableUUID="TRUE"

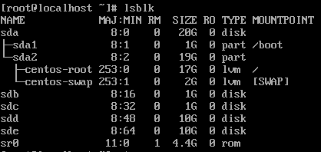

保存vmx文件，已现有文件的方式挂载磁盘后，启动第二台虚拟机，磁盘可以被正常挂载。


使用UDEV工具来固定磁盘，先查看磁盘的scsi_id，查询命令如下：

/usr/lib/udev/scsi_id -g -u /dev/sdb
/usr/lib/udev/scsi_id -g -u /dev/sdc
/usr/lib/udev/scsi_id -g -u /dev/sdd
/usr/lib/udev/scsi_id -g -u /dev/sde

编写/etc/udev/rules.d/66-dmdevices.rules，创建磁盘软链接

## DCR磁盘配置,且在软链接之前创建文件夹 /dev_DSC2
KERNEL=="sd*",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="35000c29082f479d4",SYMLINK+="DCR", OWNER="dmdba", GROUP="dmdba", MODE="0660", RUN+="/bin/sh -c 'chown dmdba:dmdba /dev/$name;mkdir -p /dev_DSC2; ln -s /dev/DCR /dev_DSC2/DCR'"
## VOTE 磁盘配置
KERNEL=="sd*",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="35000c293c79e120a",SYMLINK+="VOTE", OWNER="dmdba", GROUP="dmdba", MODE="0660", RUN+="/bin/sh -c 'chown dmdba:dmdba /dev/$name; ln -s /dev/VOTE /dev_DSC2/VOTE'"
## DMDATA 磁盘配置
KERNEL=="sd*",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="35000c2960951fe60",SYMLINK+="DMDATA", OWNER="dmdba", GROUP="dmdba", MODE="0660", RUN+="/bin/sh -c 'chown dmdba:dmdba /dev/$name; ln -s /dev/DMDATA /dev_DSC2/DMDATA'"
## DMLOG 磁盘配置，且在搭建完成之后，将权限直接赋予 dmdba组的dmdba用户
KERNEL=="sd*",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="35000c291ba9a6f99",SYMLINK+="DMLOG", OWNER="dmdba", GROUP="dmdba"
