文章讲述了在Cesium中使用卫星建模时，当卫星高度超过1000km，模型会消失并显示问题。作者发现是由于相机在从3D到2D转换时，固定的高度限制导致的。解决方法是初始化后手动设置相机Z值，如将相机高度设为地球半径的两倍。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在使用Cesium建模卫星时，当卫星高度高于某km时，切换二维地图，卫星模型消失，卫星label还存在，如果关联了传感器的话，看起来好像是反着深入底图里面，显示效果很差。

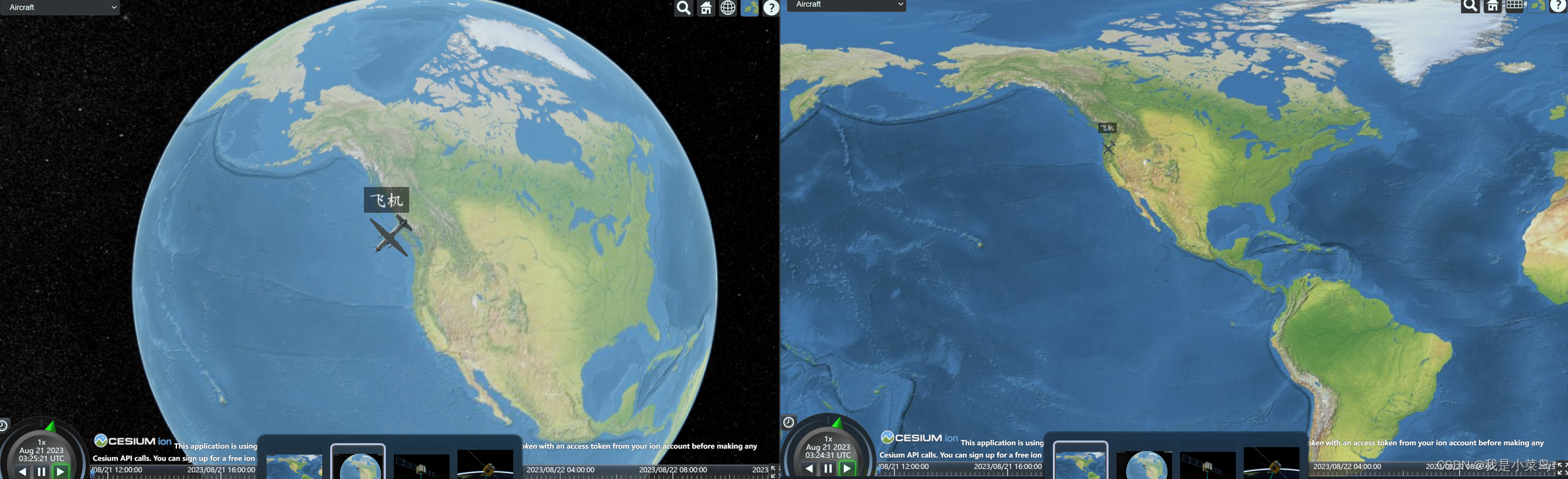

模型展示（高度：1000km）

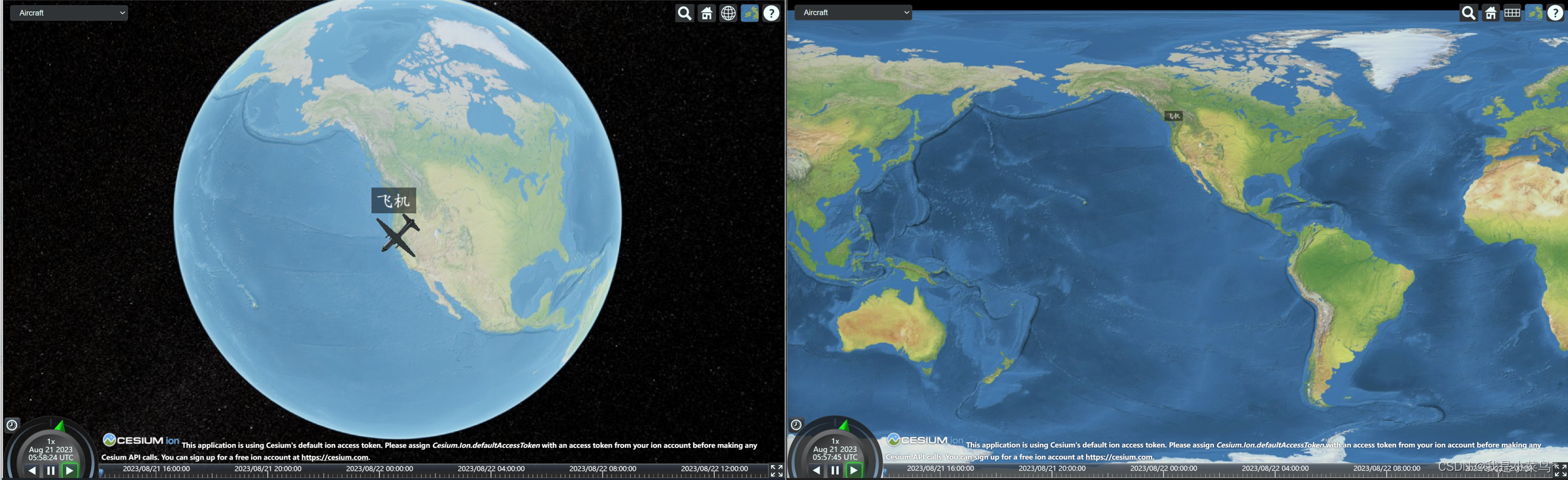

模型展示（高度：1400km）

此时，模型已经在二维地图上不显示了，去找了下源码：

/cesium/Source/Scene/SceneTransitioner.js

SceneTransitioner.prototype.morphTo2D = function (duration, ellipsoid) {
  ...

  if (this._previousMode === SceneMode.COLUMBUS_VIEW) {
    morphFromColumbusViewTo2D(this, duration);
  } else {
    morphFrom3DTo2D(this, duration, ellipsoid);
  }

  ...
};

function morphFrom3DTo2D(transitioner, duration, ellipsoid) {
  ...

  const complete = complete2DCallback(endCamera);
  ...
}

function complete2DCallback(camera2D) {
  return function (transitioner) {
    ...
    camera.position.z = scene.mapProjection.ellipsoid.maximumRadius * 2.0;
    // console.log(scene.mapProjection.ellipsoid.maximumRadius * 2.0);
    ...
  };
}

确实是相机高度问题， scene.mapProjection.ellipsoid.maximumRadius是个常数，API解释为获取椭球的最大半径为6,378,137，此处为地球半径。所以三维转二维相机高度一直为12756274米，如果超过这个数值的话就不会显示模型。

解决办法为初始化后手动设置相机z值，具体大小视情况而定

viewer.scene.morphComplete.addEventListener(function() {
	if(viewer.scene.mode === 2) {
		viewer.scene.camera.position.z = 63781370;
	}
})

参考文章：http://cesium.coinidea.com/topic/839.html
