1.配置telnet:

Switch(config)#line vty 0 4
Switch(config-line)#password 123
Switch(config-line)#login
Switch(config-line)#exit

2.同一VLAN不同交换机之间互相访问需要通过Trunk链路。
3.单臂路由器实现不同VLAN之间的数据转发：

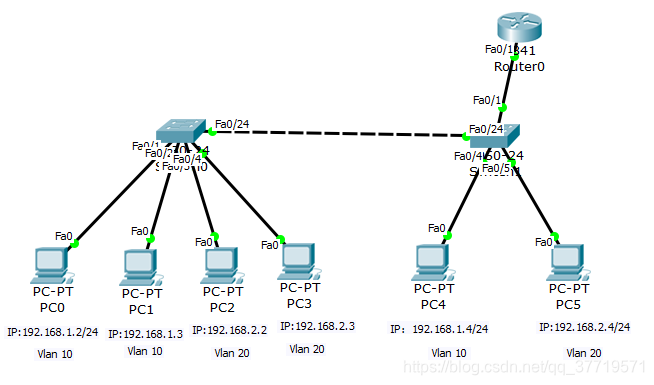

实验拓扑图：
在这里插入图片描述
主要配置：
两台交换机上的f0/24口都改为Trunk：

Switch(config)#interface fastEthernet 0/24
Switch(config-if)#switchport mode trunk

Switch1（右）上：

Switch(config)#int f 0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan all

路由器配置：

Router(config)#int f0/1
Router(config-if)#no shutdown
Router(config-if)#int f 0/1.1
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 192.168.1.1 255.255.255.0
Router(config-subif)#int f 0/1.2
Router(config-subif)#encapsulation dot1Q  20
Router(config-subif)#ip address 192.168.2.1 255.255.255.0

4.三层交换机实现不同VLAN之间的数据转发：

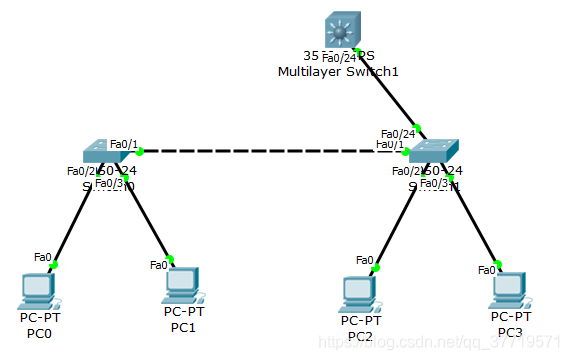

实验拓扑图：
在这里插入图片描述

PC名称	IP地址	子网掩码	默认网关	连接端口
PC0	192.168.1.1	255.255.255.0	192.168.1.255	F0/2
PC1	192.168.2.1	255.255.255.0	192.168.2.255	F0/3
PC2	192.168.1.3	255.255.255.0	192.168.1.255	F0/2
PC3	192.168.2.3	255.255.255.0	192.168.2.255	F0/3

Switch0(左)：

Switch>enable
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#int f0/2
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#int f0/3
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config-if)#int f0/1
Switch(config-if)#switchport mode trunk

Switch1(右)：

Switch1:
Switch>enable
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#int f0/2
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#int f0/3
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
Switch(config-if)#int f0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch(config)#int f0/24
Switch(config-if)#switchport access trunk

三层交换机配置：

Switch(config)#vlan 10
Switch(config)#vlan 20
Switch(config)#int vlan 10      //交换机虚拟端口（SVI）配置：是三层交换机中VLAN的IP地址，代表这个VLAN中的所有PC的网关
Switch(config-if)#ip address 192.168.1.254 255.255.255.0
Switch(config-if)#no shut
Switch(config-if)#exit
Switch(config)#int vlan 20
Switch(config-if)#ip address 192.168.2.254 255.255.255.0
Switch(config-if)#no shut
Switch(config-if)#exit
Switch(config)#ip routing    //启动路由功能
