VIVADO使用TCL控制VIO核批量写寄存器

使用vivado调试FPGA过程中，通常需要ARM或CPU向FPGA下发指令或配置寄存器，在与ARM或CPU联调之前，需要验证FPGA逻辑是否正常，因此一般需要用到vio核。当涉及单个寄存器控制时，手动输入即可，但很多时候需设置多个寄存器来实现功能的控制，比如滤波器参数配置、ad芯片SPI寄存器控制等，此时可通过TCL批量操作VIO核，避免手动逐个输入，极大提高开发效率。

比如vio例化代码：

vio_adc_cfg vio_adc_cfg (
  .clk(PSCLK),                // input wire clk
  .probe_out0(cfadcwdat[23:0]),  // output wire [23 : 0] probe_out0
  .probe_out1(cfadcEn)  // output wire [0 : 0] probe_out1
);

生成bit并且烧写后，使用tcl控制vio：

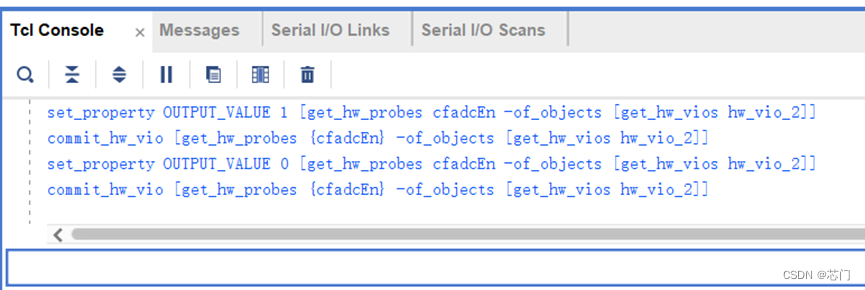

1.  tcl栏直接输入

set_property OUTPUT_VALUE 1 [get_hw_probes cfadcEn -of_objects [get_hw_vios hw_vio_2]]
commit_hw_vio [get_hw_probes {cfadcEn} -of_objects [get_hw_vios hw_vio_2]]
set_property OUTPUT_VALUE 0 [get_hw_probes cfadcEn -of_objects [get_hw_vios hw_vio_2]]
commit_hw_vio [get_hw_probes {cfadcEn} -of_objects [get_hw_vios hw_vio_2]]

 即可以实现cfadcEn信号到1再到0。

上述tcl语句中，commit_hw_vio表示将hw_probe OUTPUT_VALUE属性值写入VIO核。注意，TCL语句中VIO名称（hw_vio_2）不是模块中例化的名称（vio_adc_cfg），如果使用vio模块名称，语法如下：

set_property OUTPUT_VALUE 1 [get_hw_probes cfadcEn -of_objects [get_hw_vios -of_objects [get_hw_devices xc7z045_0] -filter {CELL_NAME=~" vio_adc_cfg "}]]

2.  编写tcl文件，从tcl栏打开此文件

比如在D:/04_record/vio路径下新建tcl文件，写入：

set_property OUTPUT_VALUE 000010 [get_hw_probes cfadcwdat -of_objects [get_hw_vios hw_vio_2]]
commit_hw_vio [get_hw_probes {cfadcwdat} -of_objects [get_hw_vios hw_vio_2]]

然后将此文件保存。

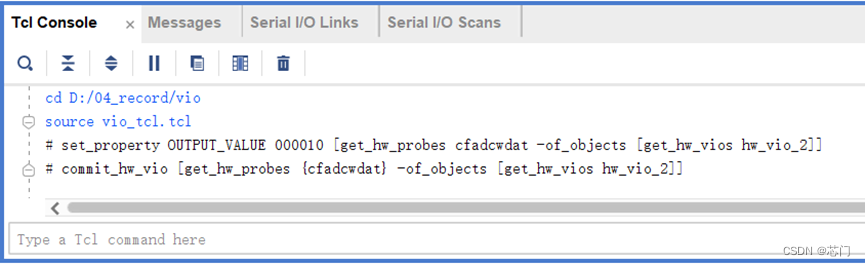

在vivado tcl控制台输入

cd D:/04_record/vio

修改工作目录为vio文件夹下，继续输入

source vio_tcl.tcl

可执行tcl中的内容。

 可见，当使用vio控制执行多个寄存器或同一寄存器多个值时，编写一个tcl文件即可轻松实现。

3. vio控制的实时性

不使用tcl控制vio时，手动连续更改寄存器值，间隔时长无法保证，通常为秒级延迟。为验证使用tcl控制的时间，使用ila抓取控制信号进行测试。

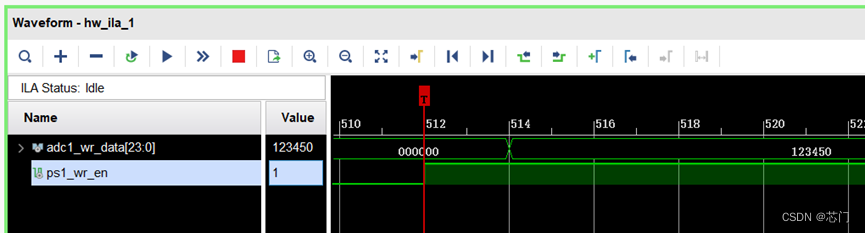

验证每条命令响应时间是否是一个clk时钟，使用ila观察被控制的信号如下图：（tcl语句是控制ps1_wr_en信号写1后立即写0）

可见，写后并不是一时钟周期就改变，响应比较慢，不可实现精确的控制。此次测试至少大于4000个时钟周期，至于具体关系还没有完全验证，这点在使用时是需要注意的。
