MOS管驱动电路

2022/10/15

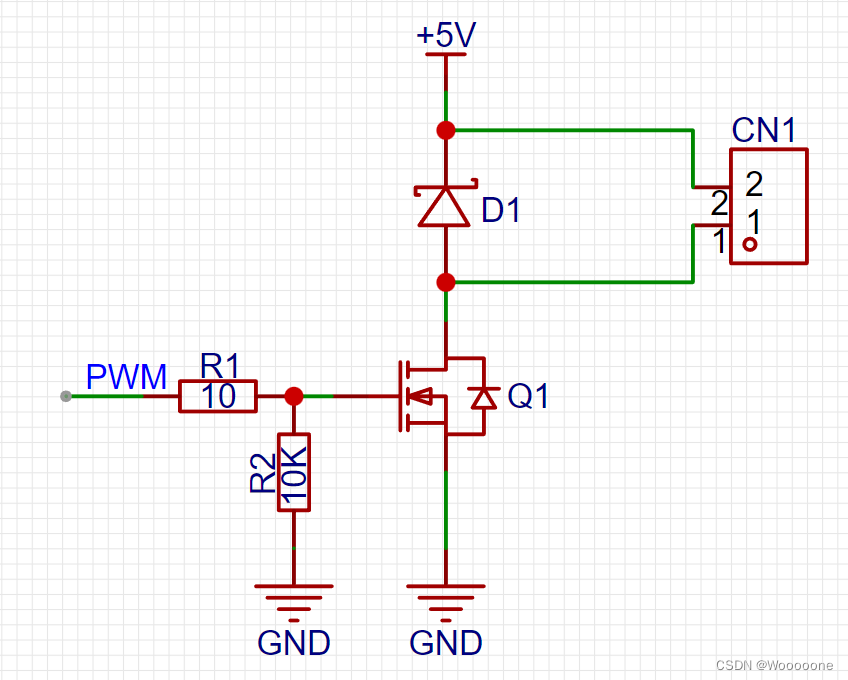

原理图


器件选型

• Q1：根据使用场景，功率等选择（通常而言NMOS价格低、种类多，选择NMOS较多，但在芯片等场景中PMOS有着自己的优势，具体可以参考 既然有了nmos 为啥还要pmos）
• R1：由于MOS管的栅极电阻很大，当PWM在高频工作时，会造成信号在PWM引脚与栅极处振荡，影响MOS管工作，因此可以在MOS管的栅极处加一个小电阻来增大阻尼，缓解振荡
• R2：与三极管相似，当电路在上电的短时间内单片机PWM引脚可能处于不确定状态，因此可以添加一个对地的电阻来确保电路在上电的短时间内MOS管的栅极处于低电平，MOS管处于关断的状态
• D1：当MOS管驱动的负载为感性元件时，可以在引脚处添加一个二极管用作续流二极管，防止感性负载产生的电动势击穿元件

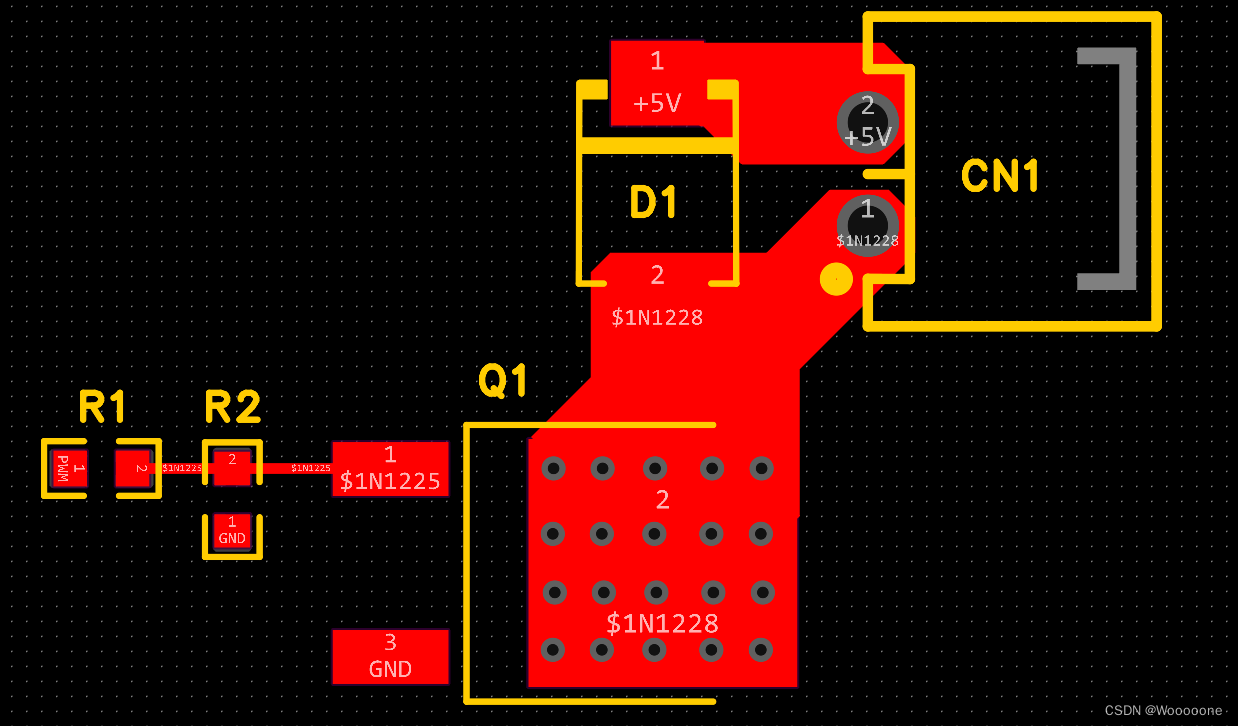

PCB

• 由于MOS管驱动电流一般较大，因此可以使用铺铜的方式代替导线；同时MOS管在大功率工作时可能会有较为严重的发热，因此通常会在MOS管底部打许多过孔来帮助其散热

BOM

• R1、R2：0603贴片电阻
• Q1：NCE3080K
• D1：SS54
