关于RF中高速PCB设计布线指南

                           关于RF中高速PCB设计布线指南

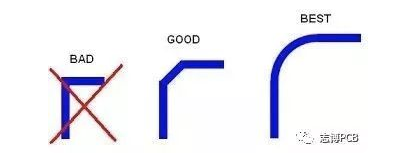

        不要在RF迹线中使用直角，最好使用45°弯曲或半径来改变方向。 不要在RF跟踪下布任何信号。

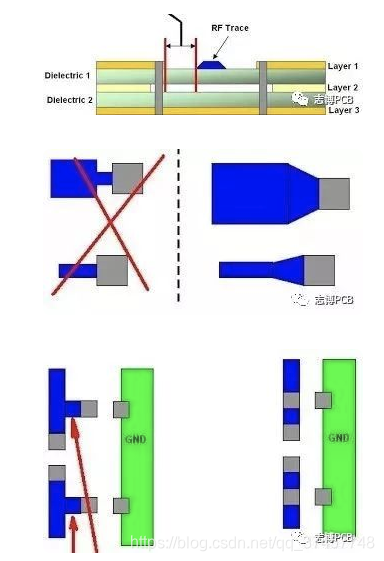

 建议您尝试使用至少10mil（0.254mm）的迹线来路由RF信号。但是，由于PCB堆叠，您可能必须使用第3层作为RF接地参考而不是第2层。要使用第3层作为RF接地参考，您必须确保第2层没有铜。 RF走线两侧的间隙应至少为RF走线宽度的1.5至2倍 〜当从RF走线转换到元件时，尽量保持转换平滑。灰色垫是元件垫。蓝色是RF跟踪。〜不要放置在RF路径中创建存根的匹配电路。Pi型匹配电路注意到没有短截线的RF Pi型匹配电路。

 如果不使用分流元件， trace将具有此类布局的存根。
