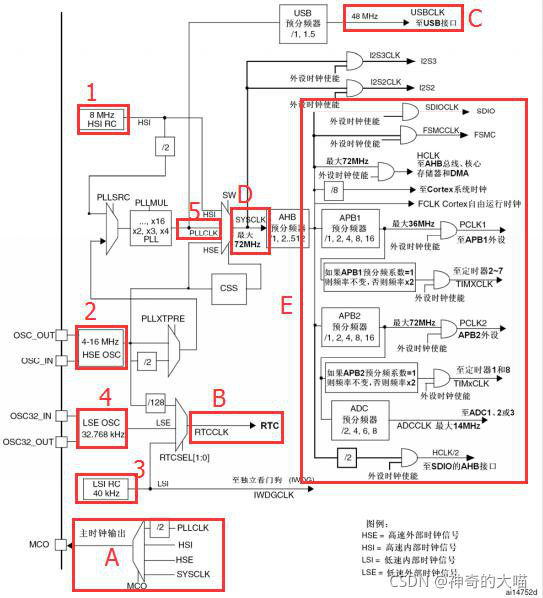

STM32时钟树

        STM32 属于高级单片机，其内部有很多的外设，但不是所有外设都使用同一时钟频率工作，比如内部看门狗和 RTC，它只需 30 几 KHz 的时钟频率即可工作，所以内部时钟源就有多种选择。

在 STM32 时钟系统中，有 5 个重要的时钟源：

1. HSI 是内部高速时钟，RC 振荡器，频率为 8MHz。
2. HSE 是外部高速时钟，芯片的23和24引脚为外部高速晶振管脚。可外接一个频率范围是4-16MHz的时钟或者晶振。
3. LSI 是内部低速时钟，RC 振荡器，频率大约为 40K，可供独立看门狗和 RTC 使用。
4. LSE 是外部低速时钟，开发板上 PC14 和 PC15为外部低速时钟管脚。通常外接32.768KHz的晶振，供 RTC使用。
5. PLL 是锁相环，用于倍频输出，常作为SYSTICK系统时钟源。

STM32 的 5 个时钟源如何给其他外设和系统提供时钟？

（A）MCO 是 STM32 的一个时钟输出 IO(PA8)，它可以选择一个时钟信号输出，可以选择为 PLL 输出的 2 分频、 HSI、HSE 或者系统时钟。这个时钟可以用来给外部其他系统提供时钟源。

（B）RTC 时钟。从图中线的流向可知，RTC 时钟来源可以是内部低速的 LSI 时钟，外部低速 LSE 时钟（32.768K），还可以通过 HSE 128 分频后得到。
