一、字符串描述符相关概念

1.1 字符串描述符

首先，字符串描述符就是用字符串描述一个设备的一些属性，毕竟人能看懂的是字符，而不是十六进制，描述的属性包括设备厂商名字、产品名字、产品序列号、各个配置名字、各个接口名字，还有就是由我们用户自己定义的字符串，说白了就是起名字，让人们一看就知道这个设备是什么设备，字符串描述符对于设备来说是可选的。

1.2 语言ID描述符

给大家明确一点，其实语言ID描述符也是字符串描述符，它比较特殊，是用来告诉主机其他字符串描述符里面的字符串都支持哪国家语言，因为USB标准全球都在用，字符串的显示形式也是各种各样。

主机需要先获取语言ID描述符确定都用哪些编码，才能正确解析后续得到的字符串描述符。再次说明，语言ID描述符和字符串描述符是一起出现的，因为只有确定了用什么语言，才能读懂后面的字符串。

二、语言ID描述符组成、详解、代码

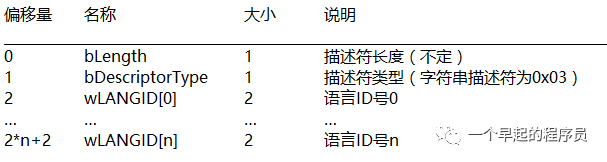

2.1 语言ID描述符组成

在这里插入图片描述

2.2 语言ID描述符详解

2.2.1 bLength

描述符长度，这里的长度不确定，有可能会指示主机需要支持多国语言；

2.2.2 bDescriptorType

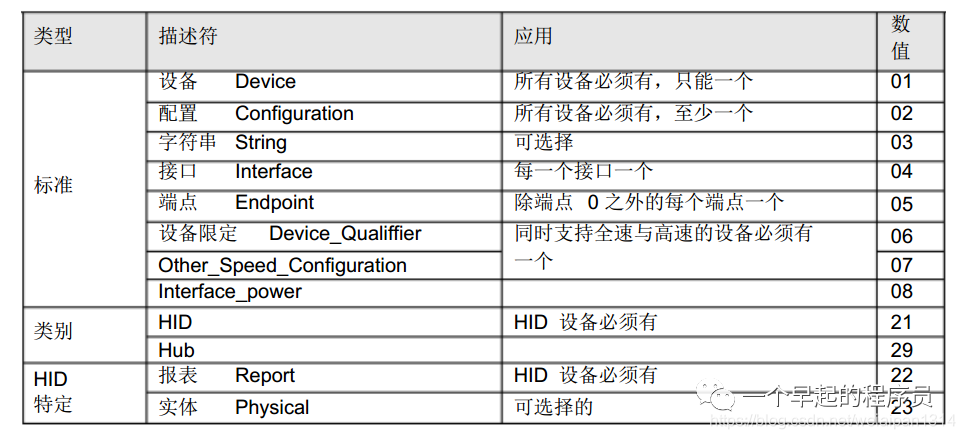

描述符类型，语言ID描述符也是字符串述符，类型为0x03；
在这里插入图片描述

2.2.3 wLANGID[0]

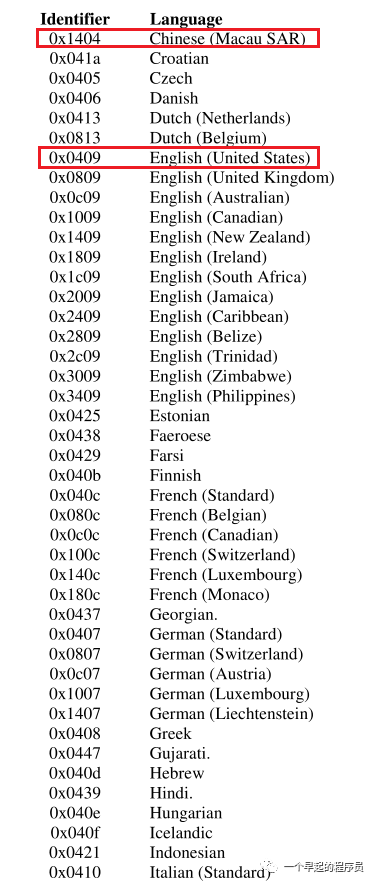

要支持的语言ID号，从USB_LANGIDs.pdf这个文档中查询，我也没有下载，大家可以去搜索查询，这里截取了一张图，其实我们用的最多就是标红的两种编码；
在这里插入图片描述

2.2.4 wLANGID[n]

有可能会支持多种语言，我们这里先只支持一种，支持U.S English。

2.3 语言ID描述符STM32代码

/* USB String Descriptors (optional) */
const uint8_t CustomHID_StringLangID[CUSTOMHID_SIZ_STRING_LANGID] =
{
    CUSTOMHID_SIZ_STRING_LANGID,
    USB_STRING_DESCRIPTOR_TYPE,
    0x09,
    0x04
}; /* LangID = 0x0409: U.S. English */

三、字符串描述符索引剖析

我们前面学过设备描述符、配置描述符、接口描述符，里面有各种字符串描述符索引项，大家肯定有疑惑不知道里面设置为多少，为什么厂商字符串索引、产品字符串索引、产品序列号字符串描述符索引规定为1、2、3等等。

在这里给大家解释下，其实索引号0是给语言ID字符串描述符的，主机必须先获取语言ID字符串描述符才能知道是哪国语言。设备如果要实现字符串描述符主机请求的响应，就必须先实现语言ID字符串描述符，当主机使用GET_DESCRIPTOR请求字符串描述符并且索引值为0时，设备必须返回语言ID字符串描述符（记住这里是必须）。

其它索引号也是主机规定的，主机请求索引号为1的字符串描述符，主机收到设备返回的字符串以后就认为是对厂商的字符串说明，设备你如果返回其它的字符串就是不按套路出牌，主机就会显示错位，比如会把厂商字符串显示到产品显示那块去。

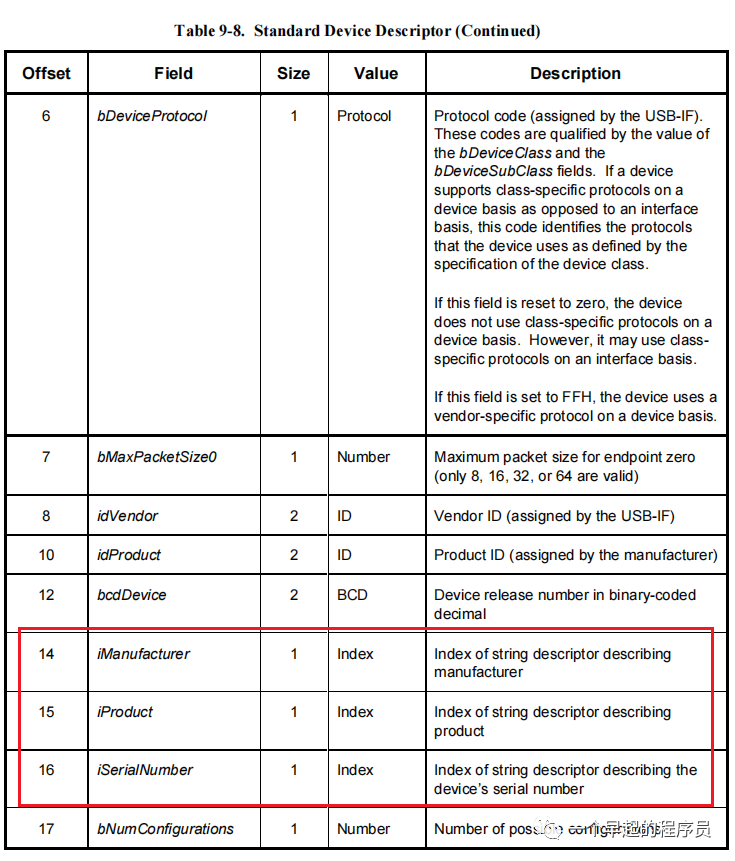

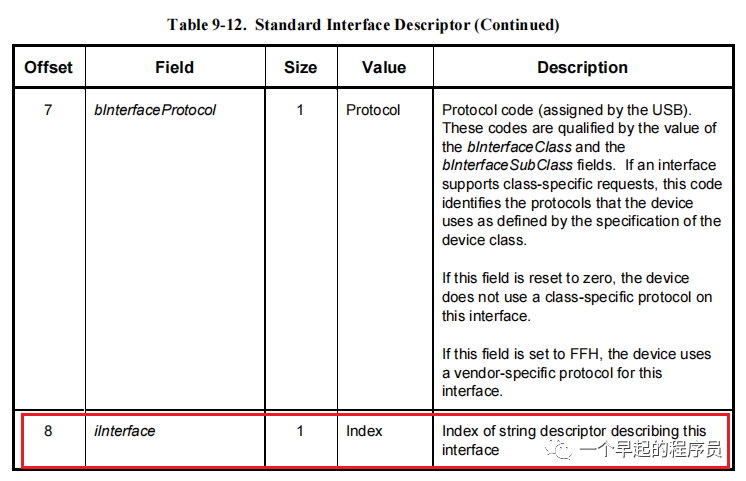

如果设备不支持厂商字符串描述符、产品字符串描述符、产品序列号字符串描述符、配置字符串描述符、接口字符串描述符，则对应地方索引应该被设置为0，如下图几处地方设置为0即可。
在这里插入图片描述

四、字符串描述符组成、详解、代码

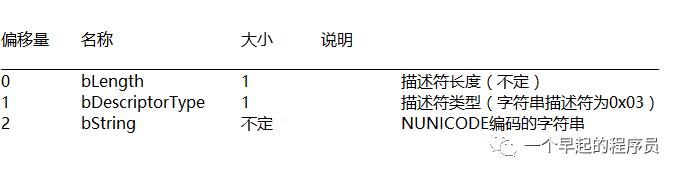

4.1 字符串描述符组成

在这里插入图片描述

4.2 字符串描述符详解

4.2.1 bLength

描述符长度，这里的长度不确定，因为字符串多长不定；

4.2.2 bDescriptorType

描述符类型，字符串描述符类型为0x03；

4.2.3 bString

UNICODE编码的字符串。

（3）字符串描述符STM32代码

ONE_DESCRIPTOR String_Descriptor[4] =
{
    // index = 0;
    {(uint8_t*)CustomHID_StringLangID, CUSTOMHID_SIZ_STRING_LANGID},
    // index = 1;
    {(uint8_t*)CustomHID_StringVendor, CUSTOMHID_SIZ_STRING_VENDOR},
    // index = 2;
    {(uint8_t*)CustomHID_StringProduct, CUSTOMHID_SIZ_STRING_PRODUCT},
    // index = 3;
    {(uint8_t*)CustomHID_StringSerial, CUSTOMHID_SIZ_STRING_SERIAL}
};

const uint8_t CustomHID_StringVendor[CUSTOMHID_SIZ_STRING_VENDOR] =
{
    CUSTOMHID_SIZ_STRING_VENDOR, /* Size of Vendor string */
    USB_STRING_DESCRIPTOR_TYPE,  /* bDescriptorType*/
    // Manufacturer: "STMicroelectronics"
    'M', 0, 'y', 0, 'U', 0,'S', 0,'B', 0, '_', 0, 'H', 0,'I',0,'D',0
};

const uint8_t CustomHID_StringProduct[CUSTOMHID_SIZ_STRING_PRODUCT] =
{
    CUSTOMHID_SIZ_STRING_PRODUCT,          /* bLength */
    USB_STRING_DESCRIPTOR_TYPE,        /* bDescriptorType */
    'B', 0, 'y', 0, ' ', 0, 'v', 0, 'i', 0, 'e', 0,'w',0,'t',0,'o',0,'o',0,'l',0
};
uint8_t CustomHID_StringSerial[CUSTOMHID_SIZ_STRING_SERIAL] =
{
    CUSTOMHID_SIZ_STRING_SERIAL,           /* bLength */
    USB_STRING_DESCRIPTOR_TYPE,        /* bDescriptorType */
    'x', 0, 'x', 0, 'x', 0,'x', 0,'x', 0, 'x', 0, 'x', 0
};
