int指令---汇编学习笔记

#int指令
int指令可以引发中断

---

###13.1 int指令
int指令格式：int n，n为中断类型码，它的功能是引发中断过程。

CPU执行int n指令，相当于引发一个n号中断的中断过程，执行过程如下。

1. 取中断类型码n
2. 标志寄存器入栈，IF=0、TF=0
3. CS、IP入栈
4. $(IP)=(n\ast 4),(CS)=(n\ast 4+2)$

---

###13.2 编写供应用程序调用的中断例程
很简单的例子自己看。

---

###13.3 对int、iret和栈的深入理解
用int 7ch来模拟loop指令，挺复杂的。

大致步骤如下：

1. int引发中断的过程，将CS、IP入栈
2. 将栈中的$(IP)=(IP)-(loop指令位置-loop标号位置)$
3. 执行iret指令，将CS、IP弹出

例子：

将上面的例子简单概括一下：

1. int 7ch引发中断，将CS、IP入栈
2. 7ch中断例程中的add [bp+2],bx是将入栈后的IP改为s标号处的IP
3. iret指令执行后，将CS、IP弹出，将指令执行位置重新定位到s标号处
4. 如果cx等于0，那么将不会执行add [bp+2],bx，这样程序将向下继续执行

检测点 13.1
（1）在上面的内容中，我们用7ch中断例程实现loop的功能，则上面的7ch中断例程所能进行的最大转移位移是多少？
答：必须在1个字所能存储的范围以内，也就是0000~FFFF，容量大小是65536。
（2）用7ch中断例程完成jmp near ptr s指令的功能，用bx向中断例程传送转移位移。
应用举例：在屏幕的第12行，显示data段中以0结尾的字符串。

assume cs:code
data segment
	db 'conversation',0
data ends

code segment
	start:
		mov ax,data
		mov ds,ax
		mov si,0
		mov ax,0b800h
		mov es,ax
		mov di,12*160
	s:
		cmp byte ptr [si],0
		je ok
		mov al,[si]
		mov es:[di],al
		inc si
		add di,2
		mov bx,offset s-offset ok
		int 7ch

	ok:
		mov ax,4c00h
		int 21h

code ends
end start

int 7ch中断例程及安装

assume cs:code

code segment
	start:
		mov ax,cs
		mov ds,ax
		mov si,offset s
		mov ax,0
		mov es,ax
		mov di,200h
		mov cx,offset se-offset s
		cld
		rep movsb

		mov ax,0
		mov es,ax

		mov word ptr es:[7ch*4],200h
		mov word ptr es:[7ch*4+2],0
		mov ax,4c00h
		int 21h

	s:
		push bp
		mov bp,sp
		add [bp+2],bx
		pop bp
		iret

	se:
		nop

code ends
end start

完整程序：

assume cs:code
data segment
	db 'conversation',0
data ends


code segment
	start:
		mov ax,cs
		mov ds,ax
		mov si,offset s
		mov ax,0
		mov es,ax
		mov di,200h
		mov cx,offset se-offset s
		cld
		rep movsb

		mov ax,0
		mov es,ax

		mov word ptr es:[7ch*4],200h
		mov word ptr es:[7ch*4+2],0
		mov ax,data
		mov ds,ax
		mov si,0
		mov ax,0b800h
		mov es,ax
		mov di,12*160
	s1:
		cmp byte ptr [si],0
		je ok
		mov al,[si]
		mov es:[di],al
		inc si
		add di,2
		mov bx,offset s1-offset ok
		int 7ch

	ok:
		mov ax,4c00h
		int 21h

	s:
		push bp
		mov bp,sp
		add [bp+2],bx
		pop bp
		iret
	se:
		nop

code ends
end start

---

###13.4 BIOS和DOS所提供的中断例程
BIOS中主要包括以下几部分内容。

1. 硬件系统的检测和初始化程序
2. 外部中断和内部中断的中断例程
3. 用于对硬件设备进行I/O操作的中断例程
4. 其他和硬件系统相关的中断例程

操作系统DOS也提供了中断例程，从操作系统的角度来看，DOS的中断例程就是操作系统向程序员提供的编程资源。

BIOS和DOS在所提供的中断例程中包含了许多子程序，这些子程序实现了程序员在编程的时候经常需要用到的功能。程序员在编程的时候，可以用int指令直接调用BIOS和DOS提供的中断例程，来完成某些工作。

和硬件设备相关的DOS中断例程中，一般都调用了BIOS的中断例程。

---

###13.5 BIOS和DOS中断例程的安装过程
BIOS和DOS提供的中断例程的安装过程

1. 开机后，CPU一加电，初始化(CS)=0FFFFH，(IP)=0，自动从FFFF:0单元开始执行程序。FFFF:0处有一条转跳指令，CPU执行该指令后，转去执行BIOS中的硬件系统检测和初始化程序。
2. 初始化程序将建立BIOS所支持的中断向量，即将BIOS提供的中断例程的入口地址登记在中断向量表中。注意，对于BIOS所提供的中断例程，只需将入口地址登记在中断向量表中即可，因为它们是固化到ROM中的程序，一直在内存中存在。
3. 硬件系统检测和初始化完成后，调用int 19h进行操作系统的引导。从此将计算机交由操作系统控制。
4. DOS启动后，除完成其他工作外，还将它所提供的中断例程装入内存，并建立相应的中断向量。

检测点 13.2
判断下面说法的正误：
（1）我们可以编程改变FFFF:0处的指令，使得CPU不去执行BIOS中的硬件系统检测和初始化程序。
答：不行，因为BIOS的中断例程是ROM(只读)。
（2）int 19h中断例程，可以由DOS提供。
答：不行，因为int 19h是用来启动DOS的。而DOS不能在没被启动的情况下提供int 19h。

---

###13.6 BIOS中断例程应用
自行阅读，略过。

---

###13.7 DOS中断例程应用
这里说明一个内容，其他自行阅读，略过。

mov ah,4c	;程序返回
mov al,0	;返回值
int 21h

---

##实验13 编写、应用中断例程
（1）编写并安装int 7ch中断例程，功能为显示一个用0结束的字符串，中断例程安装在0:200处。
参数：(dh)=行号，(dl)=列号，(cl)=颜色，ds:si指向字符串首地址。

assume cs:code
data segment
	db 'welcome to masm!',0
data ends
code segment
	start:
		mov dh,10
		mov dl,10
		mov cl,2
		mov ax,data
		mov ds,ax
		mov si,0
		int 7ch
		mov ax,4c00h
		int 21h
code ends
end start

7ch中断例程编写及其安装

assume cs:code
code segment
	start:
		mov ax,cs
		mov ds,ax
		mov si,offset s
		mov ax,0
		mov es,ax
		mov di,200h
		mov cx,offset se-offset s
		cld
		rep movsb

		mov ax,0
		mov es,ax
		mov word ptr es:[7ch*4],200h
		mov word ptr es:[7ch*4+2],0

		mov ax,4c00h
		int 21h


	s:
		mov ax,0b800h
		mov es,ax
		mov ax,160
		mul dh
		mov di,ax
		mov ax,2
		mul dl
		add di,ax

	sl:
		mov al,ds:[si]
		mov ah,0
		cmp ah,al
		je	ok
		mov ah,cl
		mov es:[di],ax
		inc si
		add di,2
		jmp sl

	ok:
		iret

	se:
		nop


code ends
end start

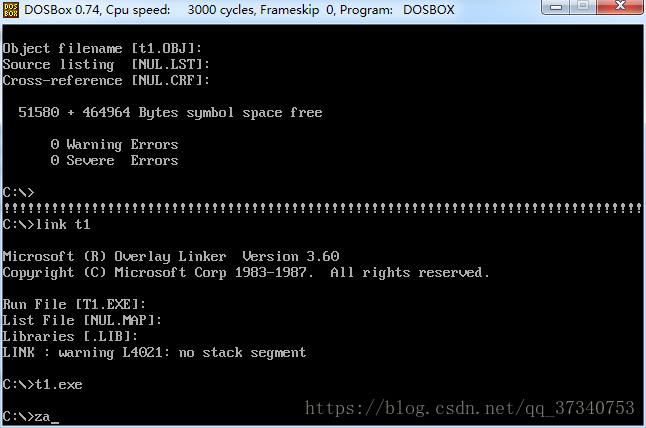

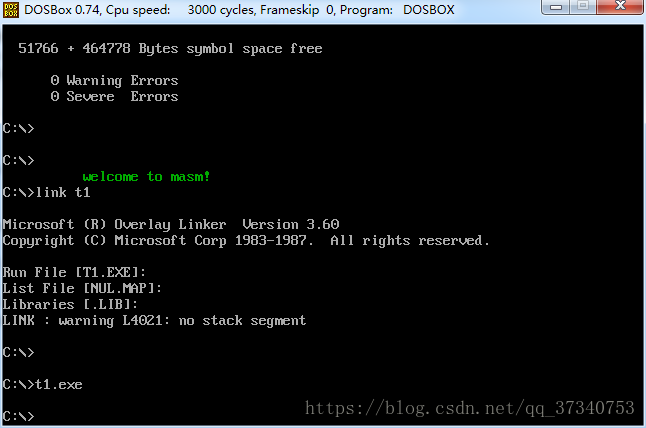

实验结果：

（2）编写并安装int 7ch中断例程，功能为完成loop指令的功能。
参数：(cx)=循环次数，(bx)=位移。

assume cs:code
code segment
	start:
		mov ax,0b800h
		mov es,ax
		mov di,160*12
		mov bx,offset s-offset se
		mov cx,80
	s:
		mov byte ptr es:[di],'!'
		add di,2
		int 7ch
	se:
		nop
		mov ax,4c00h
		int 21h
code ends
end start

7ch中断例程及其安装：

assume cs:code
code segment
	start:
		mov ax,cs
		mov ds,ax
		mov si,offset s
		mov ax,0
		mov es,ax
		mov di,200h
		mov cx,offset se-offset s
		cld
		rep movsb

		mov ax,0
		mov es,ax
		mov word ptr es:[7ch*4],200h
		mov word ptr es:[7ch*4+2],0

		mov ax,4c00h
		int 21h


	s:
		push bp
		mov bp,sp
		dec cx
		jcxz ok
		add [bp+2],bx

	ok:
		pop bp
		iret

	se:
		nop


code ends
end start

实验结果：

（3）下面的程序，分别在屏幕的第2、4、6、8行显示4句英文诗，补全程序。

assume cs:code
code segment
	s1:
		db 'Good,better,best,','$'
	s2:
		db 'Never let it rest,','$'
	s3:
		db 'Till good is better,','$'
	s4:
		db 'And better,best.','$'
	s:
		dw offset s1,offset s2,offset s3,offset s4
	row:
		db 2,4,6,8
	start:
		mov ax,cs
		mov ds,ax
		mov bx,offset s
		mov si,offset row
		mov cx,4
	ok:
		mov bh,0
		mov dh,
		mov dl,0
		mov ah,2
		int 10h

		mov dx,
		mov ah,9
		int 21h


		loop ok
		mov ax,4c00h
		int 21h
code ends
end start

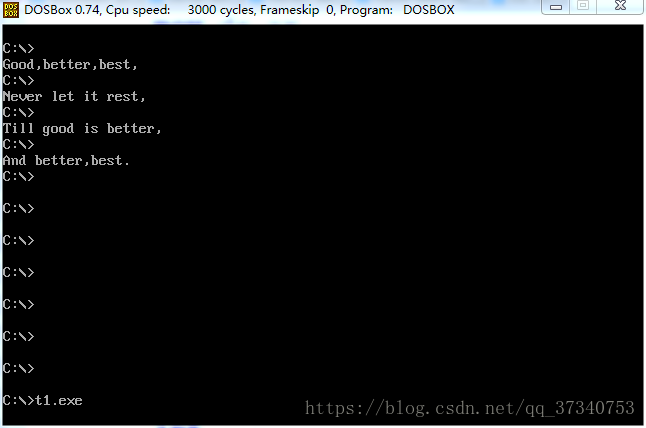

实验结果：
