示波器的使用

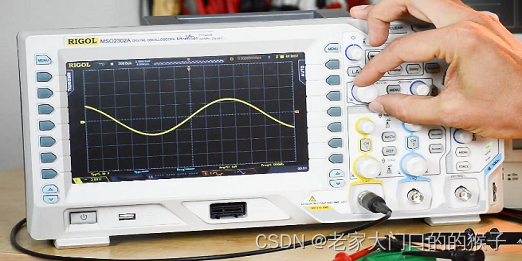

我们在许多教程中使用示波器，从半波整流器、全波整流器，到展示如何使用二极管进行限幅或钳位电路。它们乍一看可能令人望而生畏！但尽管示波器上有很多按钮，但如果您保持简单并忽略不需要的按钮，它们实际上相当简单。让我们来看看示波器基本使用中最重要的事情是什么。

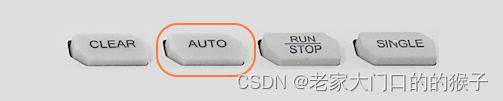

首先 - 自动（或自动量程）按钮是您的朋友，但更像是您邀请来帮助您移动的朋友，但您不能指望它真的出现或损坏东西。它可以提供帮助，但您不能指望它总是做正确的事情。它可能会抓住不重要的信号而忽略重要的信号，或者根本找不到任何东西。所以，继续使用“自动”按钮吧！但请确保您知道您在寻找什么，如何检查并确保您可以真正找到它，以及如何手动找到它。

宽度

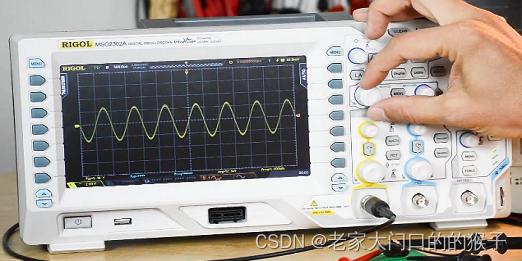

通过控制宽度，您可以改变可以看到的频率。通过缩小宽度，您可以看到更长、更慢的信号，但幅度不一定更大。这对于查找不需要的高频谐波或查看斜率、上升时间和下降时间非常有用。

关于宽度，需要记住几个关键点：

1. 分区是你的朋友——它们是你显示屏上的网格线。根据你放大的程度，每条垂直线之间的时间会发生变化。它会在你的显示屏上显示当前值，但你
