华为HCNA之GVRP基础配置实验

导语：

GVRP通过发送GARP报文来注册、注销和传播交换机的属性。用来在交换机上实现vlan的传递。vlan并不是在交换机上创建vlan而是在接口上加入或离开vlan。

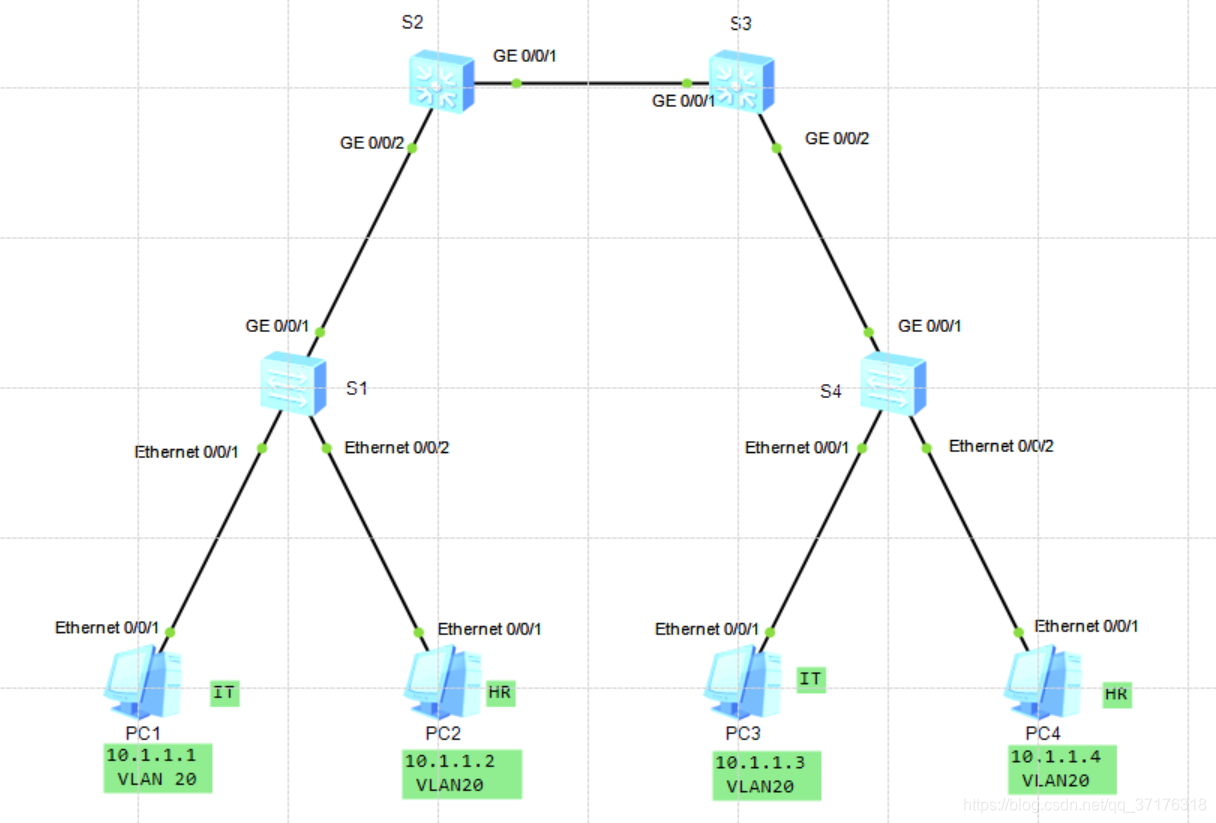

拓扑图：

步骤：

1.基本配置：

如拓扑图所示，完成各个物理设备和接口的配置，并测试连通性。

2.配置GVPR的单向注册：

给4台交换机都配置上Trunk接口（除了连接的PC接口），并允许所有VLAN通过：

[S1]interface g0/0/1
[S1-GigabitEthernet0/0/1]port link-type trunk
[S1-GigabitEthernet0/0/1]port trunk allow-pass vlan all

在S1上创建VLAN：

[S1]vlan batch  10 20
[S1]interface e0/0/1
[S1-Ethernet0/0/1]port link-type access
[S1-Ethernet0/0/1]port default vlan 10
[S1-Ethernet0/0/2]port link-type access
[S1-Ethernet0/0/2]port default vlan 20

开启gvrp功能：

[S1]gvrp
[S1]interface g0/0/1
[S1-GigabitEthernet0/0/1]gvrp

其他各个交换机的接口配置同理。
配置完成后，查看S2、S3、S4
