基于Matlab GUI的简易数字均衡器设计

使用matlab的GUI设计数字均衡器

一、设计GUI界面

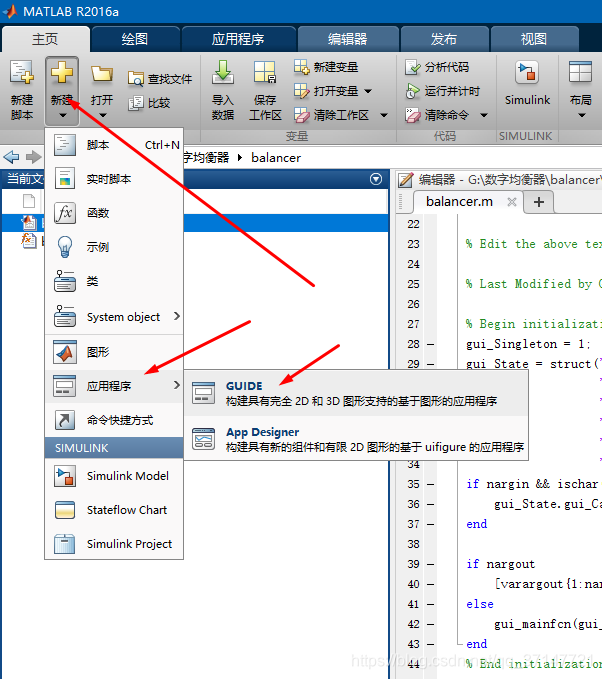

1、新建fig文件：

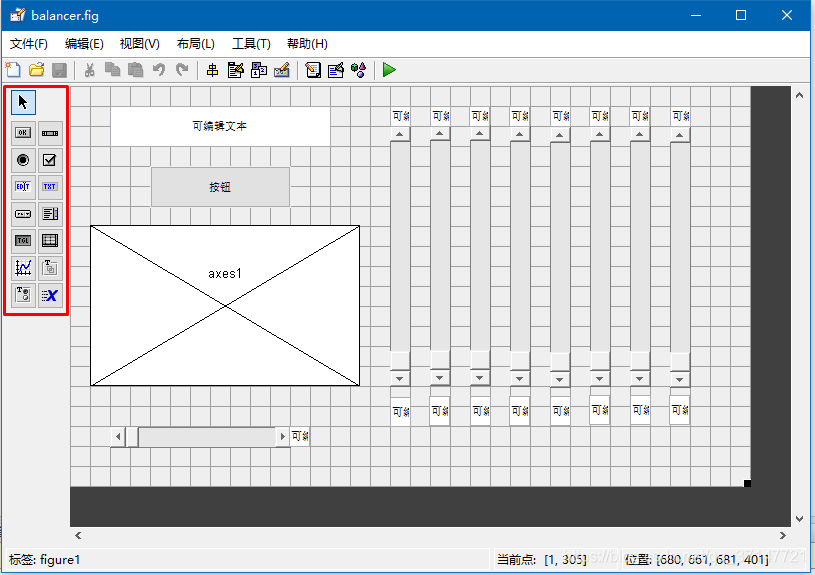

2、使用左侧的控件搭建主界面：

3、可以双击控件，修改控件的属性：

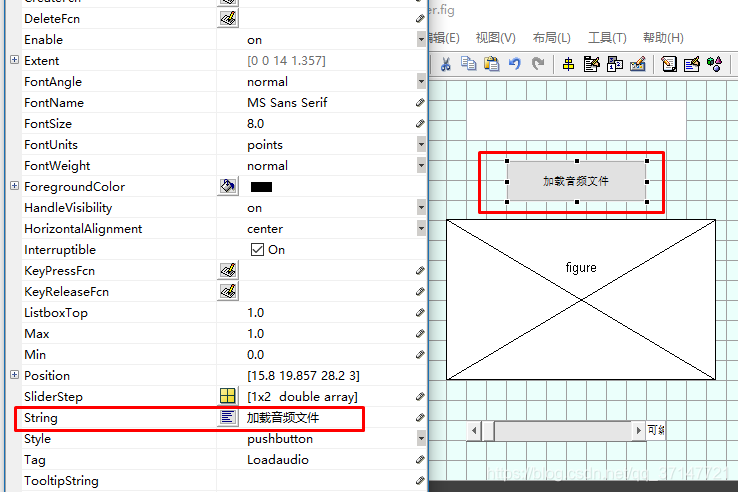

例如，修改按键显示的文字为：“加载音频文件”

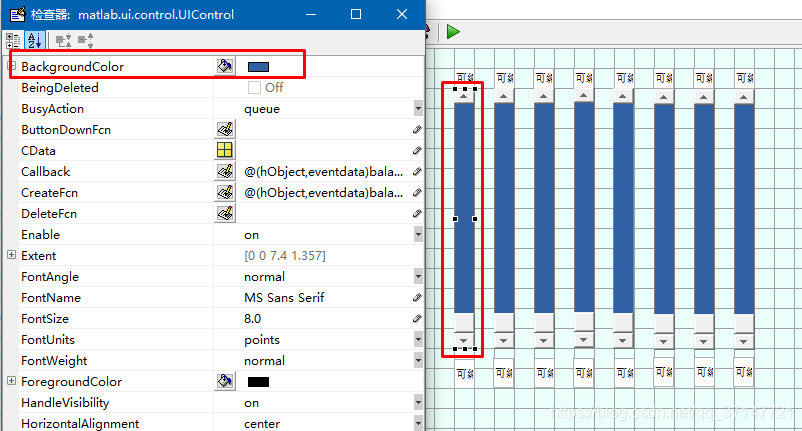

例如：修改滑动条的颜色：

顺便分享一个配色设计参考网站：https://colorhunt.co

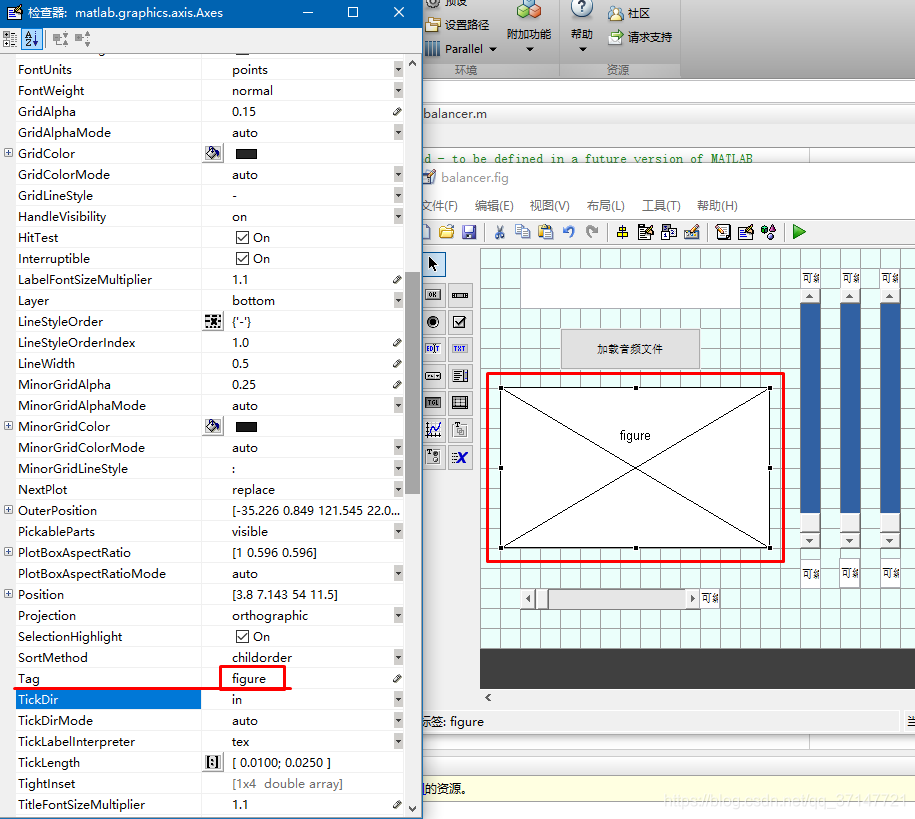

再例如，修改图像显示控件的tag名字，方便编程：

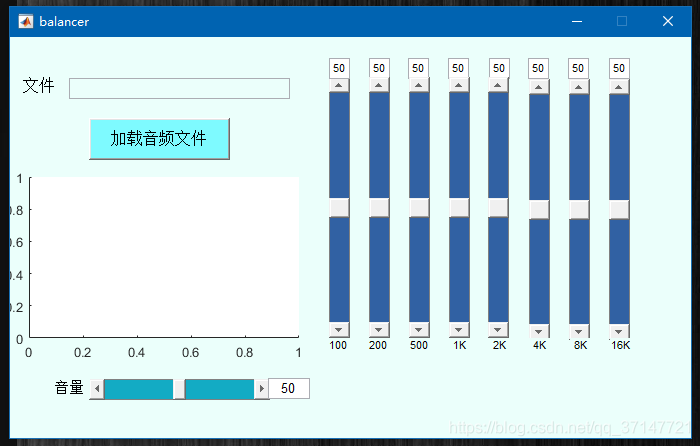

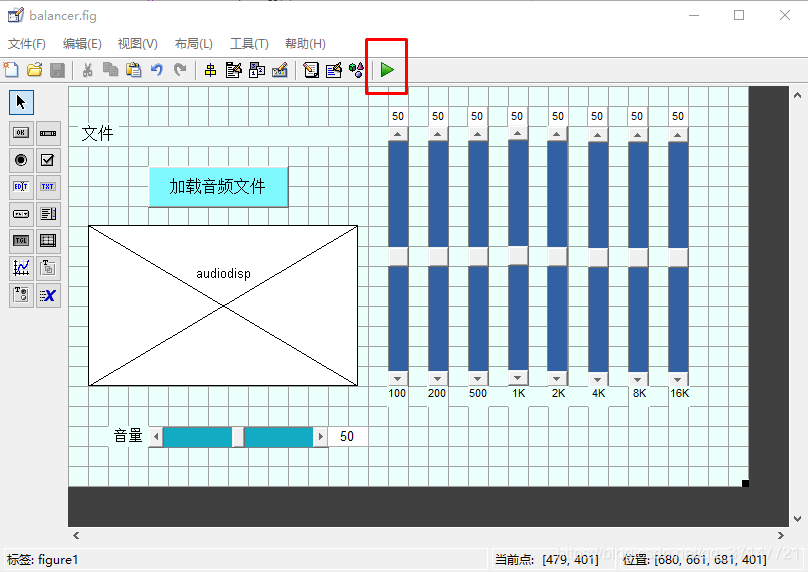

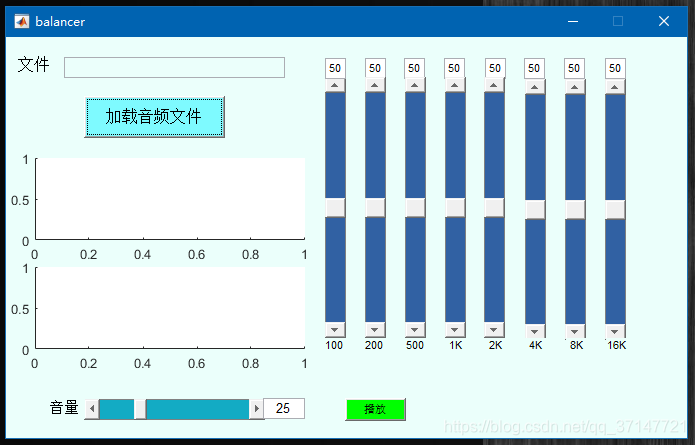

4、界面设计完成之后大致是这个样子，点击绿色按键可以查看实际效果

保存之后会自动生成了两个文件，一个是balancer.fig，另一个是balancer.m。

fig文件是主界面前台设计文件，.m文件则是后台功能实现的文件。

打开.m文件，框架已经做好了，需要做的就是在控件的回调函数里实现功能。

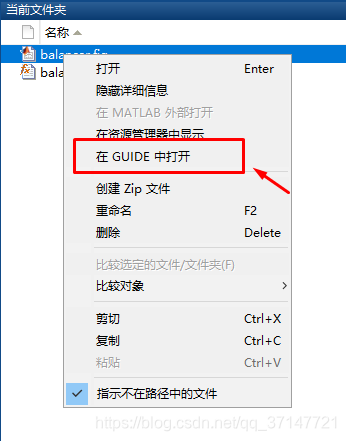

5、若是要再修改界面，可以在左侧文件夹中右键fig文件，选择在GUIDE中打开。

二、实现功能

1、加载音频文件，显示文件的名字，绘制原始的频谱图像：

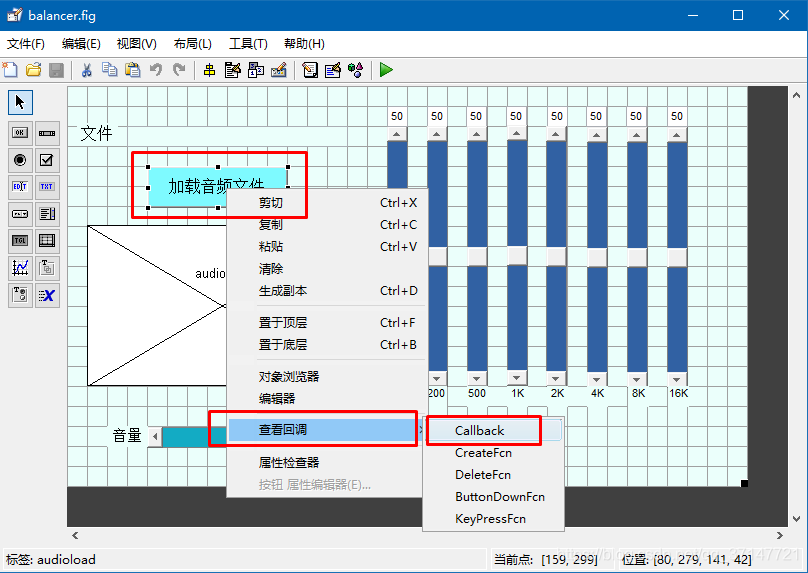

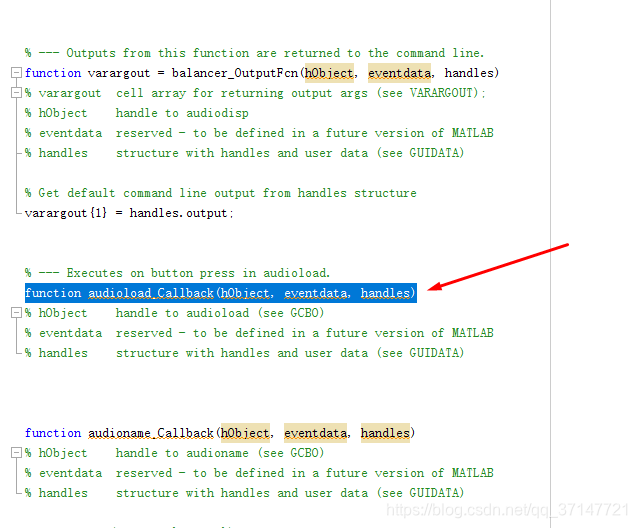

右键按键，选择查看回调，然后在m文件编辑区便跳转到对应的回调函数的位置

在后面添加如下代码：读取音频文件、计算出频谱、画在第一个图像区域、显示文件名称

[FileName] = uigetfile('*','Select the audio file');
    [handles.audio , handles.audioFs ] = audioread(FileName) ;
    Audio_f = abs( fft(handles.audio) );
    plot( handles.audio_begin,Audio_f );
    handles.audioname.String = FileName;

接着设计8个带通滤波器（1个高通、1个低通、6个带通比较合适，为了简化设计内容，都设计成带通），使用函数，代码如下：

既包含了IIR，也有FIR，名字叫fx_FIR，fs是采样频率，wc1和wc2是带通滤波器的两个截止频率，signal是输入的要滤波的信号，Y是输出。

function [ Y ] = fx_FIR( fs, wc1 ,wc2 , signal)
%===============IIR设计滤波器===============
Wn=[wc1*2 wc2*2]/fs;
[b,a]=butter(1,Wn);
Y=filtfilt(b,a,signal);

%===============FIR设计滤波器===============
%b = fir1(50, [wc1*2/fs wc2*2/fs]);
%Y = filtfilt(b,1,signal);

end

分别取出来音频中对应的频率信号：

    handles.audio_100 = fx_FIR( handles.audioFs, 1 ,100 , handles.audio);
    handles.audio_200 = fx_FIR( handles.audioFs, 100 ,200 , handles.audio);
    handles.audio_500 = fx_FIR( handles.audioFs, 200 ,500 , handles.audio);
    handles.audio_1K = fx_FIR( handles.audioFs, 500 ,1000 , handles.audio);
    handles.audio_2K = fx_FIR( handles.audioFs, 1000 ,2000 , handles.audio);
    handles.audio_4K = fx_FIR( handles.audioFs, 2000 ,4000 , handles.audio);
    handles.audio_8K = fx_FIR( handles.audioFs, 4000 ,8000 , handles.audio);
    handles.audio_16K = fx_FIR( handles.audioFs, 8000 ,20000 , handles.audio);

因为我把数据放在了handles句柄里了，最后需要更新一下这个参数：

% Update handles structure
guidata(hObject, handles);

2、获取滑动条的位置，将其当做权重加在各个频率分量上，同时，将滑动条的当前位置显示在上方的可变文字区：

    %获取各个滑动条的位置
    a = get(handles.Freq100 , 'Value');
    b = get(handles.Freq200 , 'Value');
    c = get(handles.Freq500 , 'Value');
    d = get(handles.Freq1K , 'Value');
    e = get(handles.Freq2K , 'Value');
    f = get(handles.Freq4K , 'Value');
    g = get(handles.Freq8K , 'Value');
    h = get(handles.Freq16K , 'Value');

    %以第一滑动条为例，显示当前位置0~100
    handles.Freq100num.String = num2str( a*100 );

    %获取音量滑动条的位置，控制总的输出音量
    all = get(handles.audiovoice , 'Value');

    %各个音频信号相加，乘以权重，乘以音量增益，绘制此时的信号的频谱
    handles.now_audio = all*( a*handles.audio_100 + b*handles.audio_200 + c*handles.audio_500 + d*handles.audio_1K + e*handles.audio_2K + f*handles.audio_4K + g*handles.audio_8K + h*handles.audio_16K );
    Audio_ff = abs( fft( handles.now_audio ) );
    plot( handles.audio_end , Audio_ff );

    %更新数据
    guidata(hObject, handles);

3、最后是播放按键：

try
    sound( handles.now_audio , handles.audioFs );
end
guidata(hObject, handles);

三、测试结果

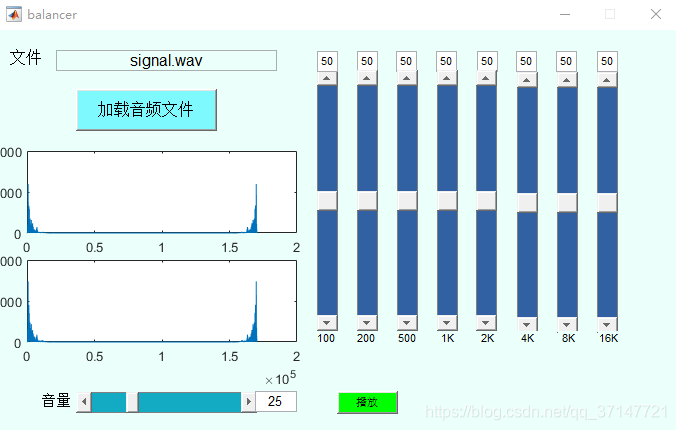

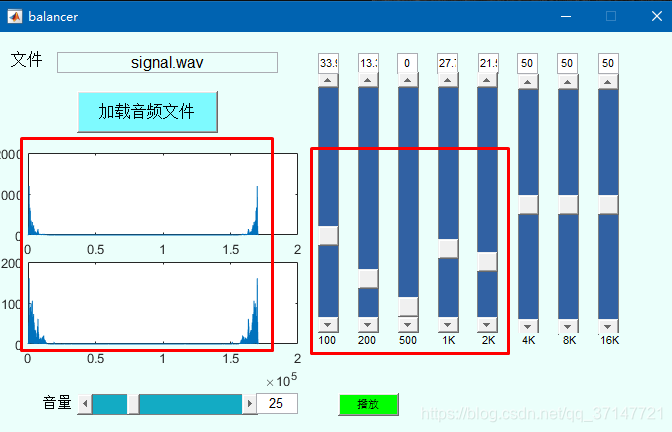

1、最终界面如下：

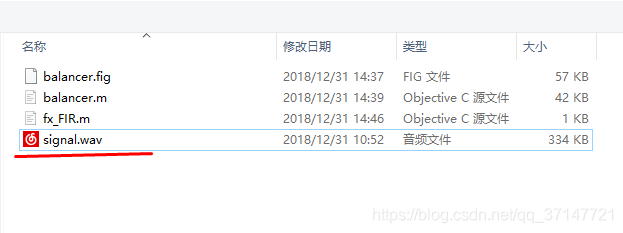

2、点击加载音频文件按钮，选择一个音频，音频文件不要太大，最好是自己录的一句话，整首歌会有些慢（播放的时候必须等到它全部播放完成）。

文件打开后上面的图是原始信号的频谱，下面的信号是均衡之后的频谱，此时会自动播放一遍加载的音频文件。

3、拖动滑动条，可以动态看到，下方的频谱图像会发生改变，按下播放按钮，播放均衡后的音频。

4、设计完毕。

工程压缩包：https://download.youkuaiyun.com/download/qq_37147721/10888152
