本文介绍了解决STC8G1K08芯片使用STCU8W-Mini烧写器在进行在线仿真时遇到的Connectingtotargetsystemlost错误的方法。通过特定的操作步骤进入直通模式，可以有效避免该问题。

STC8在线仿真报错：Connecting to target system lost！please reset your target system and try again！

芯片：STC8G1K08-20/16PIN
烧写器：STC U8W-Mini

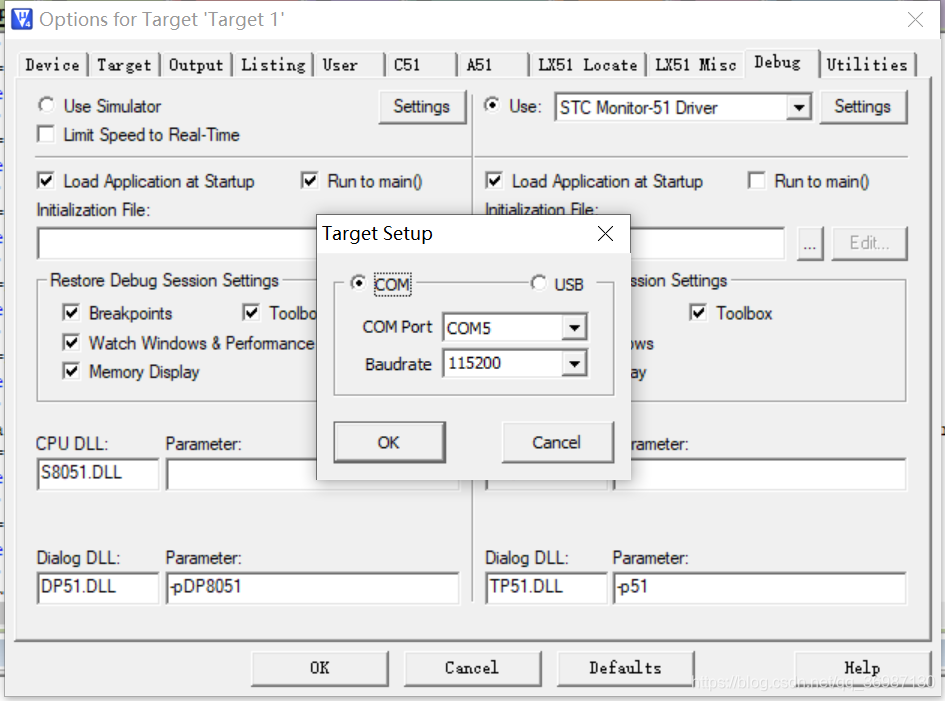

在烧录程序后想要进行硬件仿真，然后在STC-ISP与KEIL中进行设置
STC-ISP（V６.８7s）
在这里插入图片描述
设置完以后,点击仿真报错.
解决方法:STC U8W-Mini调到直通模式,先长按key1不松开,然后按下key2,接着松开key2,最后松开key1.如果要烧录程序,按一下key2退出直通模式
