程序头表

辨析：程序头表由多个程序头组成

一个可执行文件或者共享目标文件的程序头表是一个数组，一个数组元素存储一个程序头表条目，每一个程序头表条目描述一个段或者其它信息，这些段或信息为程序运行做准备。

一个文件段包含多个节区，程序头只有在可执行文件或者共享对象文件中有意义。

程序头数据结构如下，其大小为32字节

/* Program segment header.  */

typedef struct
{


  Elf32_Word	p_type;			/* Segment type */
  Elf32_Off	    p_offset;		/* Segment file offset */
  Elf32_Addr	p_vaddr;		/* Segment virtual address */
  Elf32_Addr	p_paddr;		/* Segment physical address */
  Elf32_Word	p_filesz;		/* Segment size in file */
  Elf32_Word	p_memsz;		/* Segment size in memory */
  Elf32_Word	p_flags;		/* Segment flags */
  Elf32_Word	p_align;		/* Segment alignment */
} Elf32_Phdr;

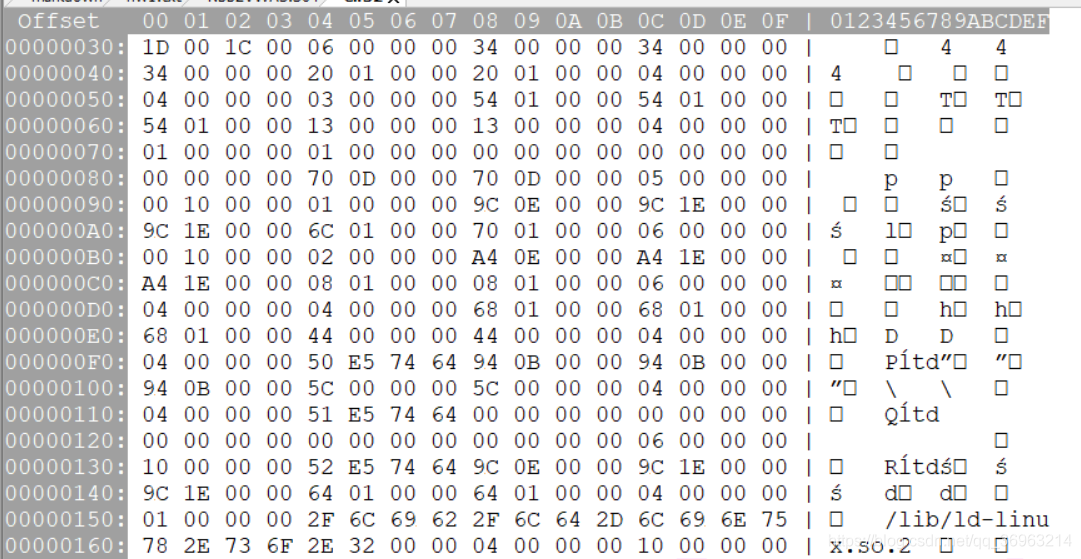

上一篇文件中，程序头表的文件偏移为0x0034，且有9个程序头表条目，一共9*32=0x120=288字节，以数组的形式存储，相当是Elf32_Phdr[9]

在这里插入图片描述

            06 00 00 00 34 00 00 00 34 00 00 00
34 00 00 00 20 01 00 00 20 01 00 00 04 00 00 00
04 00 00 00 03 00 00 00 54 01 00 00 54 01 00 00
54 01 00 00 13 00 00 00 13 00 00 00 04 00 00 00
01 00 00 00 01 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 70 0D 00 00 70 0D 00 00 05 00 00 00
00 10 00 00 01 00 00 00 9C 0E 00 00 9C 1E 00 00
9C 1E 00 00 6C 01 00 00 70 01 00 00 06 00 00 00
00 10 00 00 02 00 00 00 A4 0E 00 00 A4 1E 00 00
A4 1E 00 00 08 01 00 00 08 01 00 00 06 00 00 00
04 00 00 00 04 00 00 00 68 01 00 00 68 01 00 00
68 01 00 00 44 00 00 00 44 00 00 00 04 00 00 00
04 00 00 00 50 E5 74 64 94 0B 00 00 94 0B 00 00
94 0B 00 00 5C 00
