三极管的开关功能

自己以前也发过一篇博客，上面表明了两种电路，但是没有这个全，现在推荐给大家

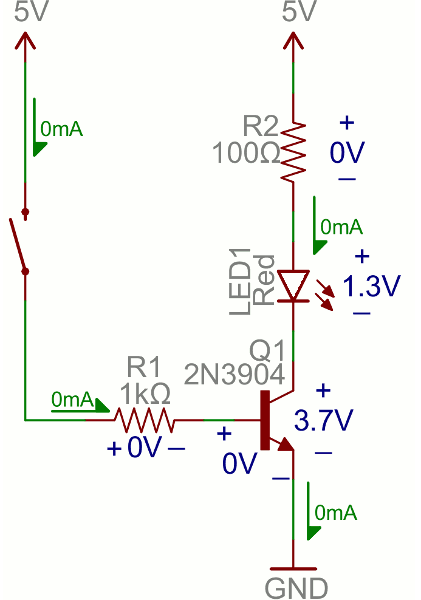

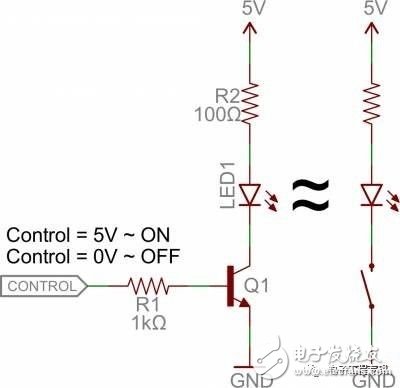

很好的理解三极管的开关功能，下面以8个实例图片，生动的阐述三极管作为开关的功能。期待大家回复讨论分析各个电路。1、低边开关

NPN

 基极接高电平   基极 b 发射极 e 集电极 c  有电压vbe 导通

vb>ve   vb->vcc

vg>vs  vs->gnd

同理FET MOS管的N沟道 G  S   D   VGS也是高边导通

PNP

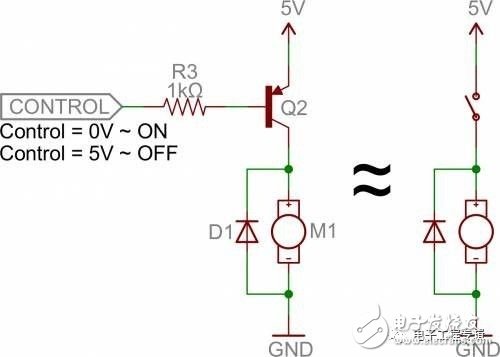

2、高边开关

如图所示  基极电压 低导通  ve>vb  VE接vcc

pmos 栅极G接低  VS>VG  vss->vcc



3、基极电阻

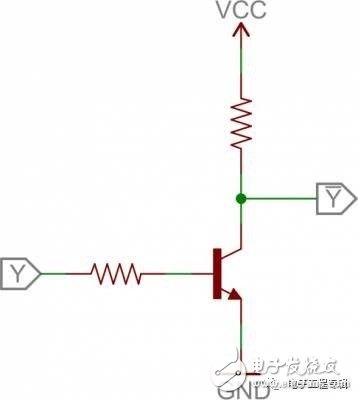

4、非门电路

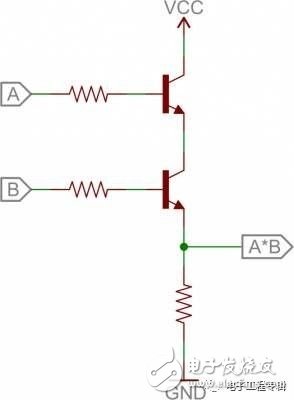

5、与门

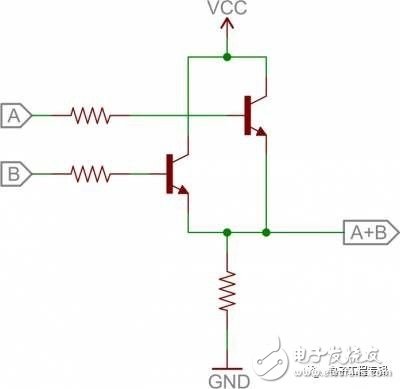

6、或门

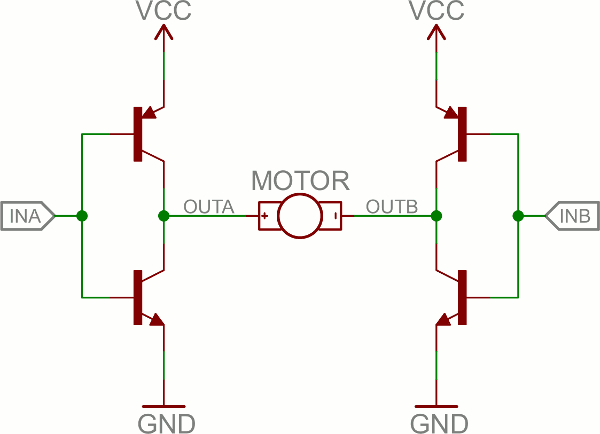

7、H桥

8、振荡器
