一个RF产线校准小工具

原创已于 2023-04-20 00:05:30 修改 · 1.4k 阅读

11 ·

CC 4.0 BY-SA版权

文章标签：

#射频工程 #Wi-Fi #射频

于 2022-05-03 21:43:24 首次发布

Hardware 专栏收录该内容

28 篇文章

订阅专栏

公号阅读更加精彩：《一个RF产线校准小工具》

下载链接：TestTool

最近都在做Wi-Fi/蓝牙相关的项目，

需求挺大的，

单方案月需求＞百W PCS。

所以每次做新方案开发的时候，

需要调很多个射频校准工装，

腰和脖子都抗不住。

传导校准也还好，

只要不换射频顶针和同轴线缆品牌及型号，

可以偷偷懒。

如果是辐射校准出现异常的时候，

稍微动动天线啥的又得重新调。

而且工厂也有几个，

原计划是招一个打辅助的兄弟帮忙跟产线，

但最近配置紧张泡汤了。

又鉴于每次工艺人员补线损，

没有标准化的流程和精确（≤0.5dB）的方式。

于是想根据产线仪器类型和模组方案特性，

写个LOSS补偿工具。

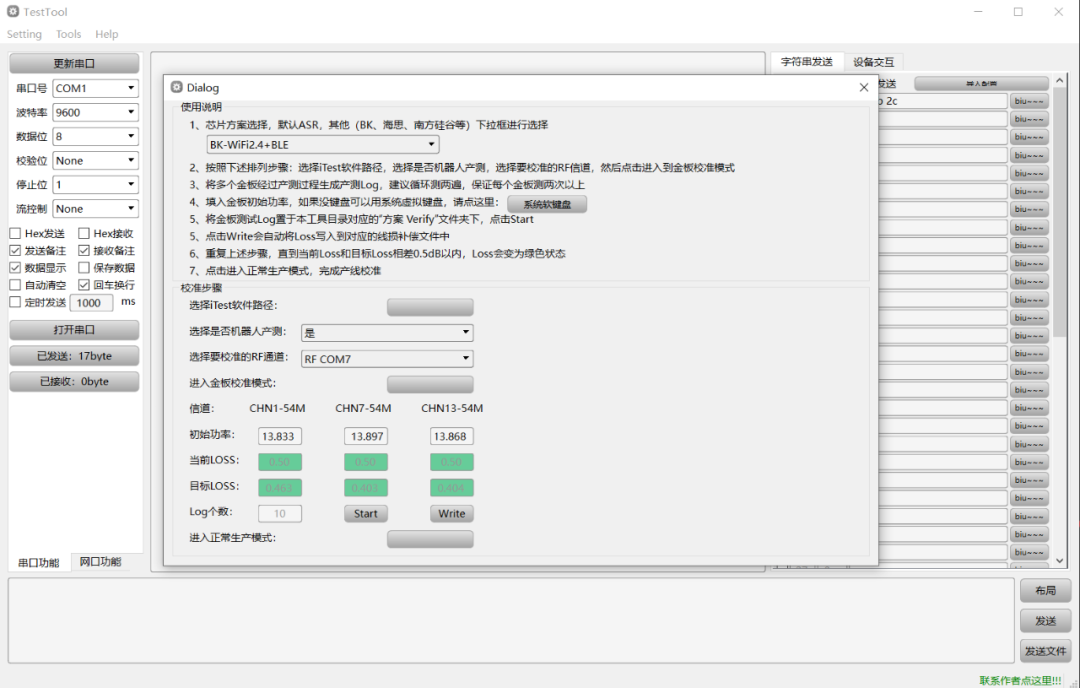

初版应该具备如下功能：

1、足够简单，简洁明了，
2、具有详细的使用步骤说明，
3、支持一键修改射频测试仪器的配置进入手动校准模式，
4、支持校准所使用的仪器的每个通道，
5、支持根据金板测试Log一键计算线损Loss，
6、支持一键将线损Loss补偿写入到对应通道配置文件中，
7、支持一键修改射频测试仪器的配置返回生产模式，
8、支持自动生成Loss分析的日志。
