本文档详细介绍了如何在海思开发平台上配置和编译RTL8189fs的SDK，包括修改Makefile设置交叉编译工具链、选择平台和芯片，以及配置Linux内核的CFG80211、WirelessExtension等选项。在编译生成ko文件后，通过设备内存地址配置实现SDIO复用，以加载模块并创建wlan0节点。

首先我们解压RTL8189fs的sdk压缩包，打开Makefile。修改其中的交叉编译工具、linux内核路径、指定对应的wifi芯片以及选择对应的平台。

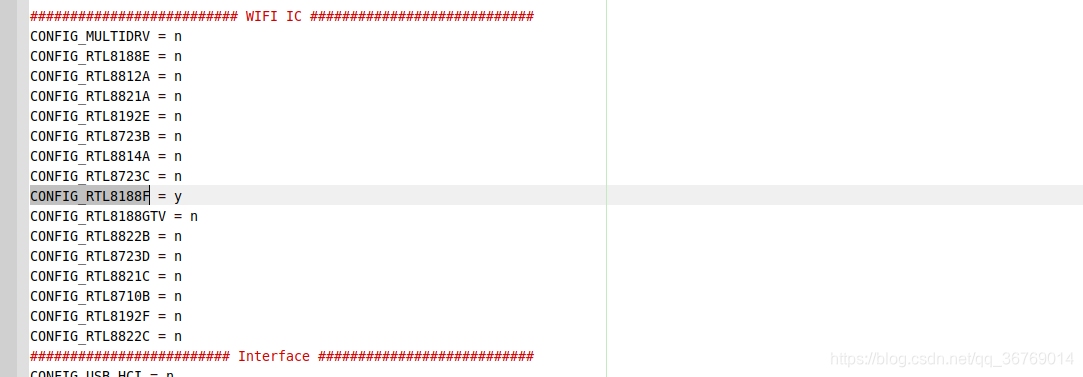

1、先将CONFIG_RTL8188F选择为y

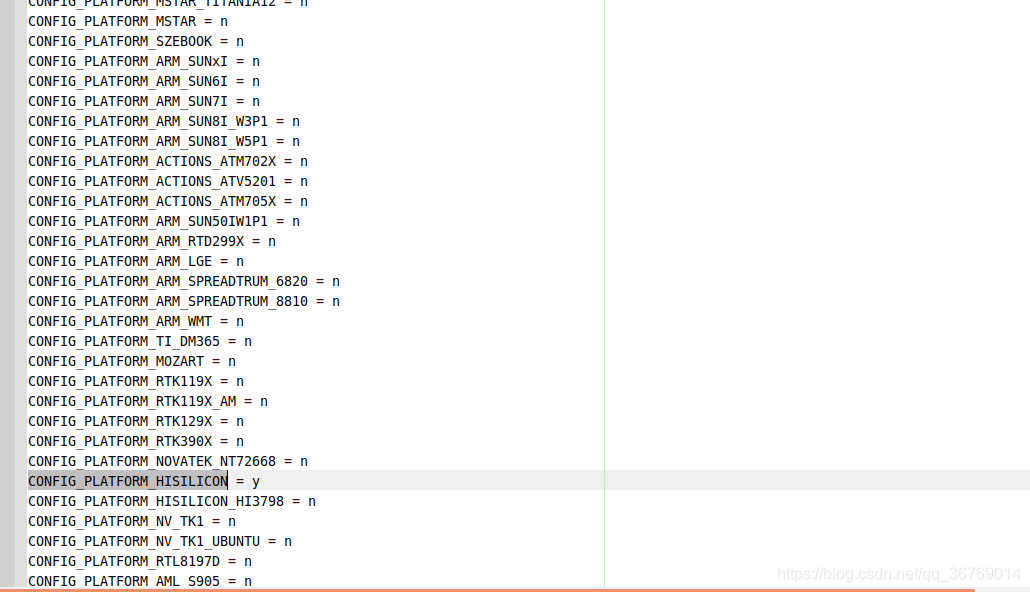

2、选中CONFIG_PLATFORM_HISILICON为y，就是设置海思开发平台

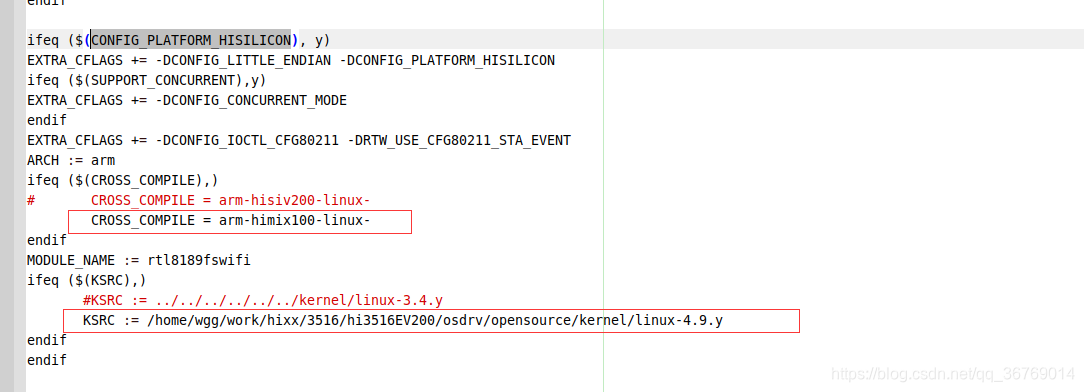

3、跳到底部的CONFIG_PLANTFORM_HISILICON选项，修改交叉编译工具链，指定自己的linux路径。MOUDULE_NAME是make后生成的ko的名字，可以自己定义。

接着我们开始配置linux内核：make ARCH=arm CROSS_COMPILE=arm-himix100-linux- menuconfig

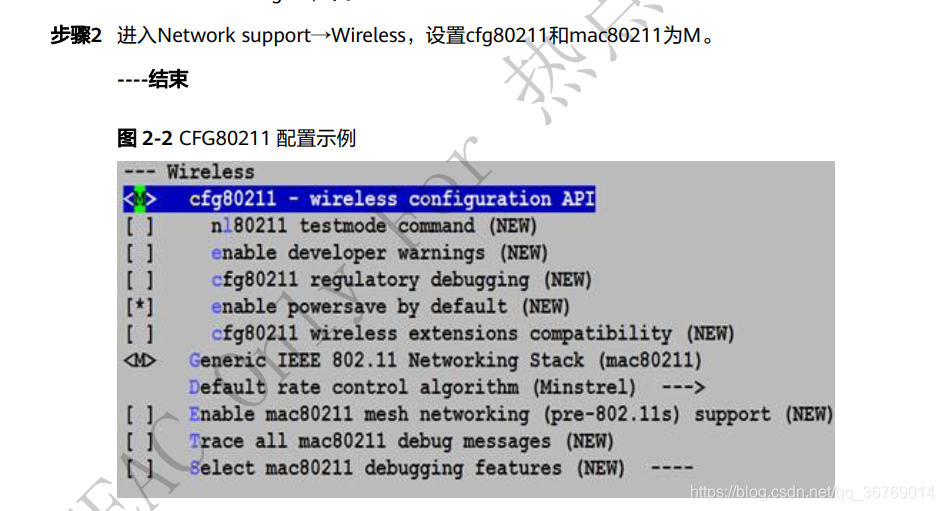

1、配置CFG80211（只选择这三个选项，其他的选项如果默认有选择记得去除）

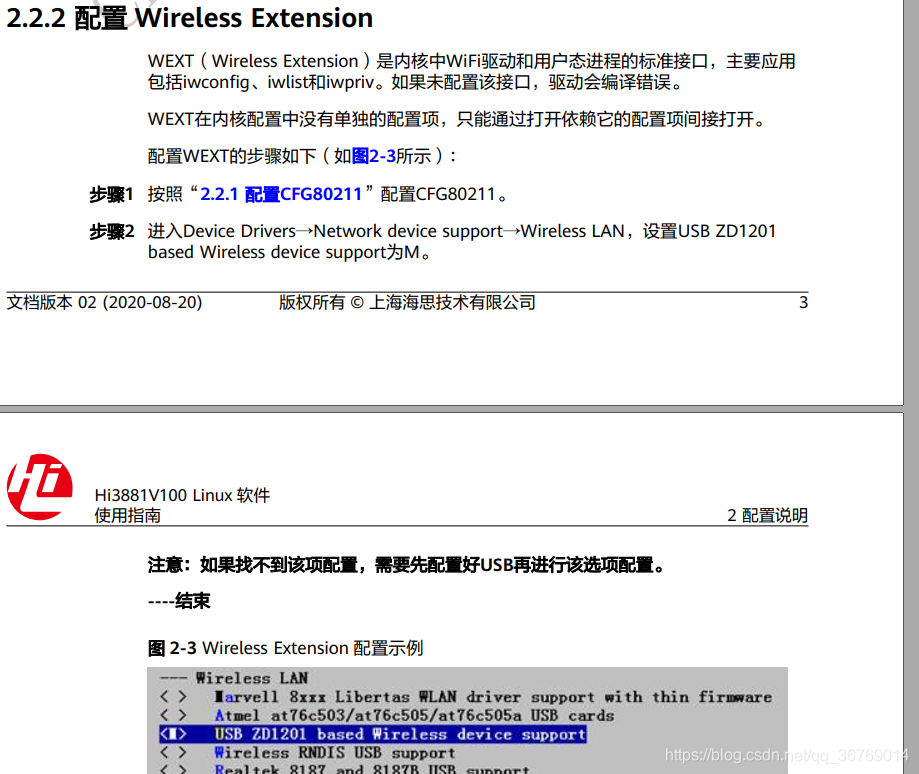

2、配置Wireless Extension

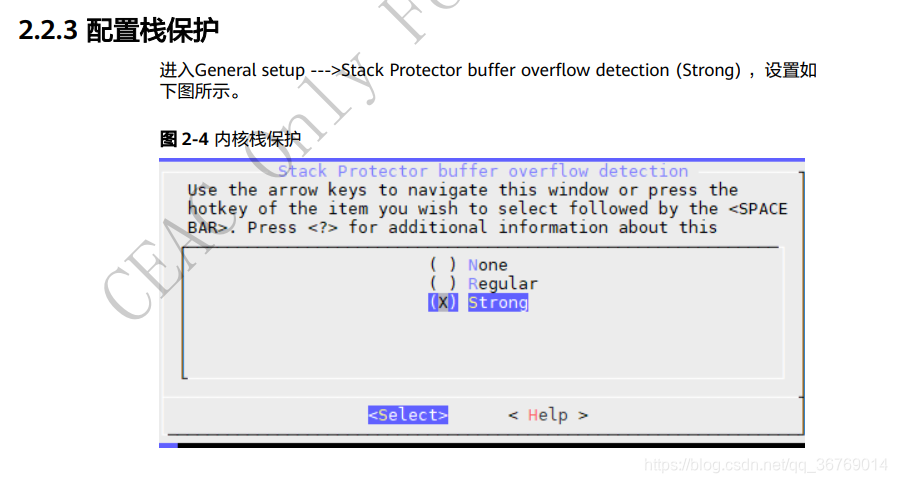

3、配置栈保护

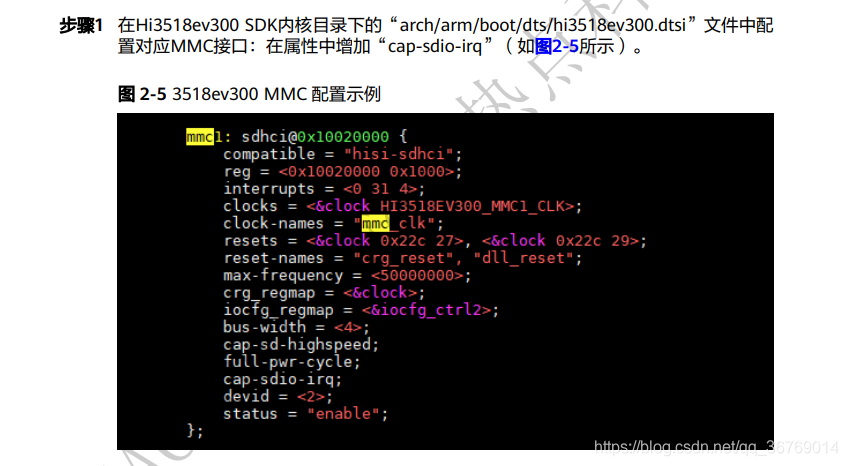

4、配置MMC

以上步骤做完后，

make ARCH=arm CROSS_COMPILE=arm-himix100-linux- uImage -j 20

make ARCH=arm CROSS_COMPILE=arm-himix100-linux- modules

模块编译后会生成cfg80211.ko

再到8189的目录下make会生成ko。

之后再将这两个ko弄到板子上，现在insmod cfg80211.ko 然后insmod 8189.ko

不过这样直接加载ko虽然可以加载成功，但是并不会生成wlan0的节点，因为3518ev300有两个sdio，wifi使用的是sdio1，我们需要对sdio进行复用。

devmem 0x112c0058 32 0x1174

devmem 0x112c005c 32 0x1174

devmem 0x112c0060 32 0x1174

devmem 0x112c0064 32 0x1174

devmem 0x112c0048 32 0x1A74

devmem 0x112c004C 32 0x1174          //配置为sdio

devmem 0x10020028 32 0x28000000

devmem 0x10020028 32 0x20000000  //软件模拟SD开插拔

以上部分我是放在rcS文件里开机的时候可以直接执行。

再之后进行上面两个ko的加载，ifconfig -a 就能看到wlan0的节点。
