对话框设计基础知识（一）（我只是一个渺小的搬运工）

按照控件的特点可以将控件分为以下几类

一.可以定义动作行为的控件
这类控件具有动作行为(action)的属性，动作行为是用AutoLISP的函数或表达式表示定义的，用鼠标单击这样的控件时，就会执行相应的函数或表达式。

1. 按钮（Button）
   按钮适用于立即产生可视的操作，如退出对话框、弹出子对话框及其它特定操作。每个对话框至少包含一个OK按钮（或功能相当的控件）。
   按钮的类型是button。有action、alignment、fixed_height、fixed_width、height、is_cancel、is_default、is_enabled、is_tab_stop、key、label、mnemonic、width 共13个属性。它的标签（label）显示在按钮上。
   若要创建与OK等价的控件，其关键字必须为"accept"，并将其属性is_default设定为true（真）。

2. 编辑框（Edit Box）
   编辑框用于输入字符串。它的类型是edit_box。有action、alignment、allow_accept、edit_limit、edit_width、fixed_height、fixed_width、height、is_enabled、is_tab_stop、key、label、mnemonic、value、width、password_char 16个属性。其标签显示在该框的左边，它的默认宽度为12个字符，当输入的字符多于12时，文本自动向左滚动，框内的字符串即为编辑框的值（value）。
   图下图所示的编辑框定义如下：

:edit_box
{ key="test_text"；
  label="长度: "；
  value="100.0"；
  width=12；
    }

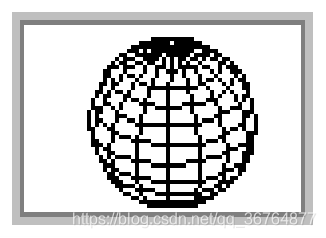

3. 图像按钮(Image Button)
图像按钮将图像显示在按钮上。图像由AutoLISP程序确定。它的类型是image_button。有action、alignment、allow_accept、aspect_ratio、color、fixed_height、fixed_width、height、is_enabled、is_tab_stop、key、mnemonic、width 13个属性。
图像按钮很有用的一个特性是，通过AutoLISP程序可以获取被单击时的位置，从而根据不同的位置设计相应的动作。
下图所示图像按钮定义的如下：

:image_button
{ key="test_image_button"；
  width=10；
  aspect_ratio=1.5；
}

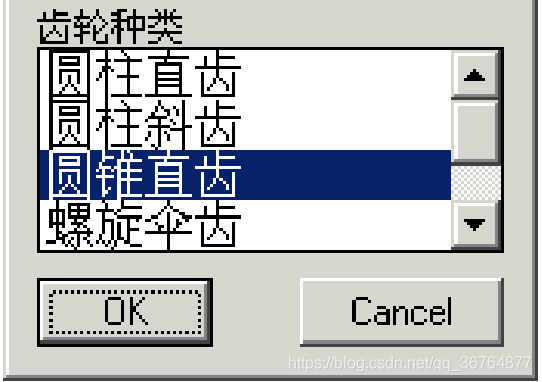

4. 列表（List Bbox）
列表框的类型是list_box。有action、alignment、allow_accept、fixed_height、fixed_width、height、is_enabled、is_tab_stop、key、label、list、mnemonic、multiple_select、tabs、value、width 16个属性。列表内含有若干行可供选择的文本，当表的内容超出表的范围时，将自动在表的右侧出现一个滑动条。
列表的标签显示在列表框的上方作为文字说明。列表的值是被选中的文本行的序号，序号从0开始。属性multiple_select为true时，允许同时选取框内的多行文本。

上图所示对话框的列表（不包括其他控件）定义如下：

:list_box
  {label="齿轮种类"；
   list= "圆柱直齿\n圆柱斜齿\n圆锥直齿\n螺旋伞齿\n蜗轮\n蜗杆\n"；
   value="2"；
   key="gear_list"；
   height=6；
  }

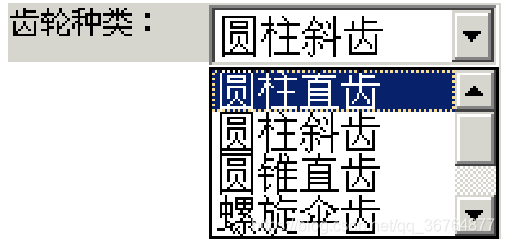

5. 下拉列表（Popup List）
   下拉列表的类型是popup_list。它具有action、alignment、edit_width、fixed_height、fixed_width、height、is_enabled、is_tab_stop、key、label、list、mnemonic、tabs、value、width 15个属性。
   下拉列表具有编辑框和列表框的两个特点，初始状态象一个编辑框，标签显示在框的左边，框内只有一行字符和一个向下的箭头，见图（a）。单击框内箭头，将弹出一个列表，见图（b），选取表内文本之后，列表自动关闭，在编辑框内显示选中的内容。下拉列表的值是被选中的文本行的序号。
   所示下拉列表的定义如下：

:popup_list
{label="齿轮种类："；
list="圆柱直齿\n圆柱斜齿\n圆锥直齿\n螺旋伞齿\n蜗轮\n蜗杆\n"；
key= "gear_list"；
}

（a）：

（b）：

6. 单选按钮（Radio Button）
单选按钮的类型是radio_button。有action、alignment、fixed_height、fixed_width、height、is_enabled、is_tab_stop、key、label、mnemonic、value、width 12个属性。
单选按钮不宜能单独使用，必须由多个这样的按钮以行或列的形式组成一组，同组的按钮之间是互锁的，只能从中选取一个。单选按钮的标签显示在按钮的右边。下图所示单选按钮的定义如下：

:radio_button
{ key= "unit_mm"；
   label= "毫米"；
}

7. 滑动条（Slider）
滑动条是一种直观控制数值的控件。点取滑动条上的箭头或拖动滑块，可以得到字符串方式表示的整数。
滑动条的类型是slider。有action、alignment、big_increment、fixed_height、fixed_width、height、key、label、layout、max_value、min_value、mnemonic、small_increment、value、width 15个属性。
属性max_value、min_value确定数值的最大和最小值，small_increment、big_increment确定点击滑动条箭头时的最小、最大增量。
下图所示滑动条的定义如下：

:slider
 { key= "test_slider"；
   min_value=0；
   max_value=100；
 }

8. 复选框（Toggle）
复选框又称作切换开关、乒乓开关，它的类型是toggle。有action、alignment、fixed_height、fixed_width、height、is_enabled、is_tab_stop、key、label、value、width 11个属性。
复选框与单选按钮不同的是它可以单独使用，同组的复选框各自是独立的。
标签显示在开关的右边。图12-9所示复选框的定义如下：

:toggle
 { label= "正交方式"；
   key= "ortho_mode"；
   value=1；
}

二.组合类控件

组合类控件可以将相关的控件组合在一起，使得对话框的布局更加美观、合理，操作更加方便。

1. 列（Column）
   列是将若干控件构成垂直分布的一个组件。
   列的类型是column。有alignment、children_alignment、children_fixed_height、children_fixed_width、fixed_height、fixed_width、height、label、width 9个属性。
   所示列的定义如下：

:column{
   :button{label= "光标拾取 <"；
           key= "pick"；
           }
   :edit_box{label= "x="；
             width=12；
             key= "x"；
             mnemonic= "x"；
             value=0.0；
            }
:edit_box{label= "y="；
          width=12；
          key= "y"；
          mnemonic= "y"；
          value=0.0；
         }
 }

2. 加框列（Boxed Column）
顾名思义加框列就是加了一个矩形框的列。
加框列的类型是boxed_column。有alignment、children_alignment、children_fixed_height、children_fixed_width、fixed_height、fixed_width、height、label、width 9个属性。
如果将上图所示列的定义的第一行":column{改为:boxed_column{label= “左下角点”；"，即可定义一个加框列。

3. 互锁列（Radio Column）
若干个单选按钮组成的列即为互锁列。
互锁列的类型是radio_column。有alignment、children_alignment、children_fixed_height、children_fixed_width、fixed_height、fixed_width、height、label、width 9个属性。互锁列的特点是，它保证了其中只能有一个按钮的值为1，即处于打开状态。
所示互锁列的定义如下：

:radio_column{
  key= "size"；
  :radio_button{label= "A&0"；
    key= "a0"；}
  :radio_button{label= "A&1 "；
    key= "a1"；}
  :radio_button{label= "A&2 "；
    key= "a2"；}
  :radio_button{label= "A&3"；
      key= "a3"；
      value=1；}
:radio_button{label= "A&4"；
  key= "a4"；}
:radio_button{label= "A&5"；
  key= "a5"；}
}

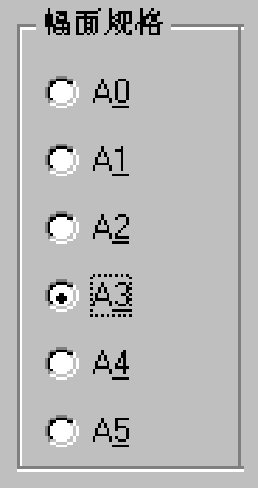

4. 加框互锁列（Boxed Radio Column）
加框互锁列就是加了一个矩形框的互锁列。
加框互锁列的类型是boxed_radio_column。有alignment、children_alignment、children_fixed_height、children_fixed_width、fixed_height、fixed_width、height、label、width 9个属性。
如果将上图所示互锁列的定义的第一行":radio_column{“改为”:boxed_radio_column{label=“幅面规格”；"，即可定义一个加框互锁列。

5. 行（Row）
行是将若干控件构成水平分布的一个组件。
行的类型是row。有alignment、children_alignment、children_fixed_height、children_fixed_width、fixed_height、fixed_width、height、label、width 9个属性。

所示行的定义如下：

:row{
  :toggle{ label="纵向"；
           key="dir"； }
  :edit_box{ label="W(mm)="； mnemonic="W"； key="w"；
             value=420； }
  :edit_box{ label="H(mm)="； mnemonic="H"； key="h"；
             value=297； }
    }

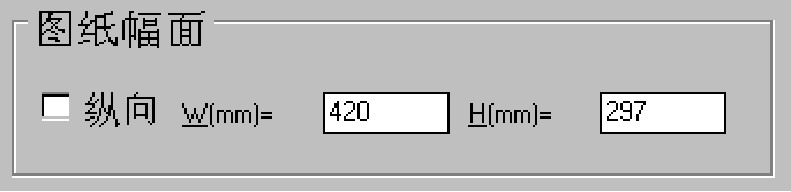

6. 加框行（Boxed Row）
加框行就是加了一个矩形框的行。
加框行的类型是boxed_row。有alignment、children_alignment、children_fixed_height、children_fixed_width、fixed_height、fixed_width、height、label、width 9个属性。
如果将上图所示行的定义的第一行":row{“改为”:boxed_row{label=“图纸幅面”；"，即可定义一个加框行。

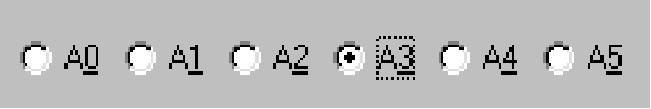

7. 互锁行（Radio Row）
若干个单选按钮组成的行即为互锁行。
互锁行的类型是radio_row。有alignment、children_alignment、children_fixed_height、children_fixed_width、fixed_height、fixed_width、height、label、width 9个属性。互锁行中只能有一个选钮的值为1。
下图所示互锁行的定义如下：

:radio_row{
  key="size"；
  :radio_button{label="A&0"； key="a0"；}
  :radio_button{label="A&1"； key="a1"；}
  :radio_button{label="A&2"； key="a2"；}
  :radio_button{label="A&3"； key="a3"； value=1；}
  :radio_button{label="A&4"； key="a4"；}
  :radio_button{label="A&5"； key="a5"；}
          }

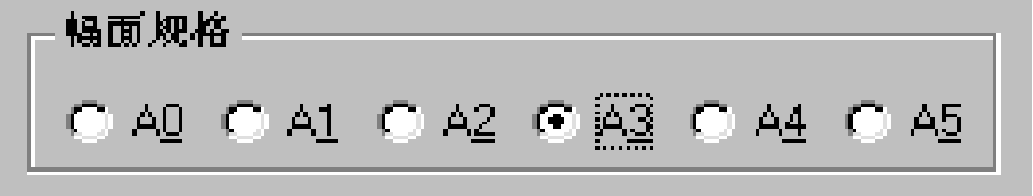

8. 加框互锁行（Boxed Radio Row）
加框互锁行就是加了一个矩形框的互锁行。
加框互锁行的类型是boxed_radio_row。有alignment、children_alignment、children_fixed_height、children_fixed_width、fixed_height、fixed_width、height、label、width 9个属性。
如果将上图 所示互锁行的定义的第一行":radio_row{“改为”:boxed_radio_row{label=“幅面规格”；"，即可定义一个加框互锁行。

9. 对话框（dialog）
对话框本身也可以看作是一种控件，它是对话框的主体，不能单独使用，且至少要有一个确认（OK）或取消（Cancel）按钮。它的类型是dialog，有initial_focus、label、value 3个属性。标签是对话框的标题。属性value也可以作为标题，这样的标题在程序运行时可以被改变。initial_focus用于指定初始聚焦的控件。
见下图所示对话框及以下程序代码：

  sample:dialog {
   label = "简单的对话框实例"；
   :text {label = "祝您成功！"；}
   :button{key = "accept"；
           label = "确认"；                 简单的对话框实例
           is_default = true；
           fixed_width = true；
           alignment=centered；}
                 }

三.装饰性和信息类控件

装饰性和信息类控件无行为动作，也不能被选择，主要用于显示信息、加强视觉效果或协助对话框布局。

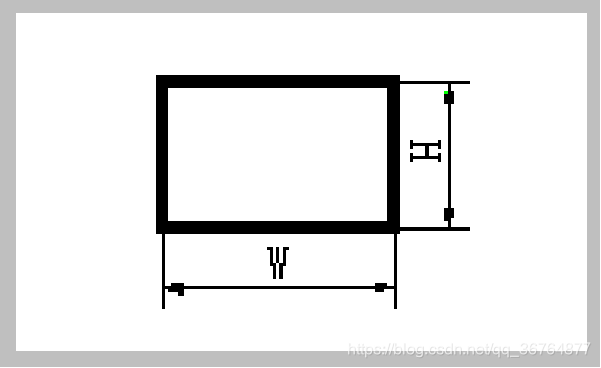

1. 图像（Image）
   图像是在一个矩形区域内显示矢量图形、色彩填充块等的控件。它的类型是image。有alignment、aspect_ratio、color、fixed_height、fixed_width、height、is_enabled、is_tab_stop、key、mnemonic、width 11个属性。图像的值是点取图像时的位置，通过AutoLISP程序可以获取该位置，从而根据这些位置设计相应的动作。
   必须指定图像的width、height或二者之一和aspect_ratio属性。图像的内容由AutoLISP程序确定。
   所示图像的定义如下（注意：图像的内容由AutoLISP程序确定。）：

:image{ width=30；
   aspect_ratio=0.6；
   key= "rect"；
   color=graphics_background；
       }

2. 文本（Text）
文本控件通常用于显示提示或警告信息。
文本的类型是text。有alignment、fixed_height、fixed_width、height、is_bold、key、label、value、width 9个属性。
属性label和value都可以存放用户要显示的信息，且外观相同。但是，label存放的信息是不变的，value存放的信息可以由AutoLISP程序赋以新的内容。若label和value同时存放了某些信息时，label的信息不予显示。下例定义了用属性label存放显示信息的对话框，外观见下图。
【例】 用属性label存放显示信息的对话框。

iwarn1:dialog{label="警告信息"；
:text{label="选取的对象不是直线，请重新选择！"；
             }
ok_cancel；
  }

3. 部分文本（text_part）
部分文本的类型是text_part，只有label一个属性。单独的部分文本与只含label属性的文本（Text）等效。多个部分文本可以组成单行的文本或段落，弥补了文本（Text）只能单行的不足，下例定义了显示两行信息的对话框，外观见下图。
【例】定义多行文本的对话框。

warn2:dialog{label="警告信息"；
  :text_part
    {label="选取的对象不是直线，"； }
  :text_part
    {label="请重新选择！"； }
  ok_cancel；
 }

4. 串联（Concatenation）
串联的类型是Concatenation，没有属性，它的作用是把多个部分文本组成单行的文本。
下例是将两个部分文本组成单行的文本的实例，结果见下图。
【例】将两个部分文本组成单行的文本。

Warn3:dialog{label="警告信息"；
  :concatenation
  { :text_part {label="选取的对象不是直线，"； }
    :text_part { label="请重新选择！"； }
  }
  ok_cancel；
 }

5. 段落（Paragraph）
段落的作用是把多个部分文本组成段落，它的类型是paragraph，没有属性。下例是将三个部分文本组成一个段落的实例，结果见下图。

warn:dialog{label="警告信息"；
  :paragraph{
     :concatenation {
      : text_part{ label="选取的对象不是直线，"； }
      : text_part{ label="请重新选择！"； }
                    }
  :text_part{label ="用单点方式选择直线 ！"； }
            }
   ok_cancel；
}

6. 间隔（Spacer、Spacer_0、Spacer_1）
间隔（Spacer）也称空白衬垫，是一种特殊的控件，它具有不可见的大小和对齐方式，用来调整其它一些控件之间的间隔。如果不用间隔，系统将采用均匀的布局，因此，间隔只用在需要局部调整控件间隙的地方。
间隔控件的类型是spacer，有alignment、fixed_height、fixed_width、height、width 5个属性。
Spacer_0和Spacer_1是AutoCAD定义的具体控件。Spacer_0是Spacer的width、height为0的特例，Spacer_1是Spacer的width、height为1的特例。Spacer_0、Spacer_1可直接引用。

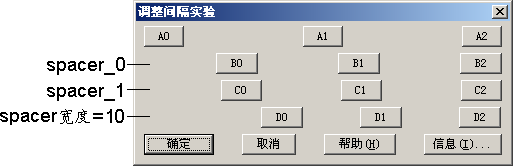

以下图为例，前4行每行是具有固定宽的3个按钮。底行最宽,它确定了所有的行宽。第一行没有插入间隔，这3个按钮的两端与底行对齐，且均匀分布。第二行插入间隔Spacer_0，Spacer_0虽然没有宽度，但它参与等分底行大于该行的间隔，或者认为该行增加了一个宽度为0的按钮。第三行插入间隔Spacer_1，相当于增加了一个宽度为1的按钮，再均匀分布。第四行插入宽度为4的间隔Spacer，相当于增加了一个宽度为4的按钮，再均匀分布。该对话框的定义见下例。

【例】用spacer、spacer_0、spacer_1调整控件间的间隙

spcr:dialog{label= “调整间隔实验”；

:row{//没有插入间隔
   :button{label="A0"；key="a0"；fixed_width=true；}
   :button{label="A1"；key="a1"；fixed_width=true；}
   :button{label="A2"；key="a2"；fixed_width=true；}
    }

:row{spacer_0；//插入间隔Spacer_0
  :button{label="B0"；key="b0"；fixed_width=true；}
  :button{label="B1"；key="b1"；fixed_width=true；}
  :button{label="B2"；key="b2"；fixed_width=true；}
    }

:row{spacer_1；//插入间隔Spacer_1
  :button{label="C0"；key="c0"；fixed_width=true；}
  :button{label="C1"；key="c1"；fixed_width=true；}
  :button{label="C2"；key="c2"；fixed_width=true；}
    }

:row{:spacer{//插入宽度为4的间隔Spacer
        width=4；
        fixed_width=true；
            }
  :button{label="D0"；key="d0"；fixed_width=true；}
  :button{label="D1"；key="d1"；fixed_width=true；}
  :button{label="D2"；key="d2"；fixed_width=true；}
    }
  ok_cancel_help_info；
}

未完待续哈
