SCANET连接触摸屏如何快速判断 是使用直通还是桥接

用过SCANET的朋友可能会有这样的疑问，在SCANET连接触摸屏的时候，怎么判断使用直通还是桥接模式。

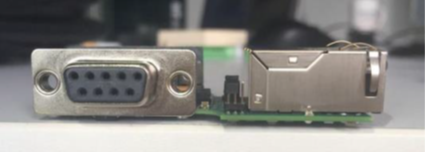

首先给大家讲解一下什么是直通，什么是桥接模式。直通、桥接模式无法直接从外部看出来，必须把SCANET拆掉，取出PCBA板:（如下图所示）

大家记好这样一句话：一般来说：SCANET用在S7-200PLC上面连接触摸屏的时候才有直通还是桥接模式判断（国产屏桥接；直通屏：西门子、施耐德、PROFAC），用于S7-300/400PLC上面都是直通。

现场是如何快速使用的呢?

1. SCANET的直通模式可能100%能来及触摸屏的；但是测试一下OPEN S7诊断，循环发送数据，看是否能正常接收到数据，可以直接就使用直通模式即可

2. 换桥接模式不行的话：

a) 协议切换：S7-200 PLC可选用两个从站协议

b) S7总线接口和扩展总线接口波特率固定（与PLC的波特率一致）

c) 把通讯线的屏蔽层与SCANET的接线端子0 V相连接

注：
如果还是没有解决问题请联系凌顶技术人员。
