kafka学习---消息的存储机制（日志）

     消息发送端发送消息到broker上以后，消息是如何持久化的呢？那么接下来去分析下消息的存储 首先我们需要了解的是，kafka是使用日志文件的方式来保存生产者和发送者的消息，每条消息都有一 个offset值来表示它在分区中的偏移量。Kafka中存储的一般都是海量的消息数据，为了避免日志文件过大，Log并不是直接对应在一个磁盘上的日志文件，而是对应磁盘上的一个目录，这个目录的命名规则 是 <topic_name> _<partion_id>

消息的文件存储机制

    一个topic的多个partition在物理磁盘上的保存路径，路径保存在 /tmp/kafka-logs/topic_partition，包 含日志文件、索引文件和时间索引文件。

一、消息的文件存储机制

         前面我们知道了一个 topic 的多个 partition 在物理磁盘上的保存路径，那么我们再来分析日志的存储方式。通过如下命令找到对应 partition 下的日志内容。



      kafka是通过分段的方式将Log分为多个LogSegment，LogSegment是一个逻辑上的概念，一个 LogSegment对应磁盘上的一个日志文件和一个索引文件，其中日志文件是用来记录消息的。索引文件 是用来保存消息的索引。那么这个LogSegment是什么呢？

LogSegment

假设 kafka 以 partition 为最小存储单位，那么我们可以想象当 kafka producer 不断发送消息，必然会引起 partition文件的无线扩张，这样对于消息文件的维护以及被消费的消息的清理带来非常大的挑战，所以 kafka 以 segment 为单位又把 partition 进行细分。每个 partition 相当于一个巨型文件被平均分配到多个大小相等的segment数据文件中（每个 segment 文件中的消息不一定相等），这种特性方便已经被消费的消息的清理，提高磁盘的利用率。

log.segment.bytes=107370 (设置分段大小),默认是1gb，我们把这个值调小以后，可以看到日志分段的效果

抽取其中 3 个分段来进行分析



segment file 由 2 大部分组成，分别为 index file 和 datafile，此 2 个文件一一对应，成对出现，后缀".index"和“.log”分别表示为 segment 索引文件、数据文件.segment 文件命名规则：partion 全局的第一个 segment从 0 开始，后续每个 segment 文件名为上一个 segment文件最后一条消息的 offset 值进行递增。数值最大为 64 位long 大小，20 位数字字符长度，没有数字用 0 填充。

查看segment文件命名规则

通过下面这条命令可以看到kafka消息日志的内容

sh kafka-run-class.sh kafka.tools.DumpLogSegments --files /tmp/kafka-logs/test0/00000000000000000000.log --print-data-log

    假如第一个log文件的最后一个offset为:5376,所以下一个segment的文件命名为: 00000000000000005376.log。对应的index为00000000000000005376.index

查看 segment 文件命名规则

通过下面这条命令可以看到 kafka 消息日志的内容

sh kafka-run-class.sh kafka.tools.DumpLogSegments --files /tmp/kafka-logs/test0/00000000000000000000.log --print-data-log

输出结果为:

offset: 5376 position: 102124 CreateTime: 1531477349287
isvalid: true keysize: -1 valuesize: 12 magic: 2
compresscodec: NONE producerId: -1 producerEpoch: -1 sequence: -1 isTransactional: false headerKeys: []
payload: message_5376

第一个 log 文件的最后一个 offset 为:5376,所以下一个segment 的文件命名为: 00000000000000005376.log。对 应的 index 为 00000000000000005376.index。

segment 中 index 和 log 的对应关系

从所有分段中，找一个分段进行分析为了提高查找消息的性能，为每一个日志文件添加 2 个索引索引文件：OffsetIndex 和 TimeIndex，分别对应.index以及.timeindex,TimeIndex 索引文件格式：它是映射时间 戳和相对 offset。

查 看 索 引 内 容 ：

sh kafka-run-class.sh kafka.tools.DumpLogSegments --files /tmp/kafka-logs/test0/00000000000000000000.index --print-data-log

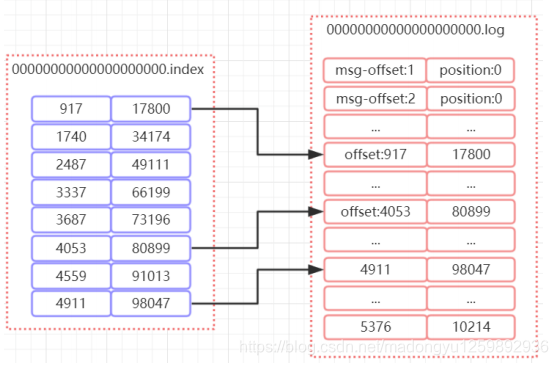

如图所示，index 中存储了索引以及物理偏移量。 log 存储了消息的内容。索引文件的元数据执行对应数据文件中 message 的物理偏移地址。举个简单的案例来说，以[4053,80899]为例，在 log 文件中，对应的是第 4053 条记 录，物理偏移量（position）为 80899. position 是ByteBuffer 的指针位置

在 partition 中如何通过 offset 查找 message

查找的算法是

1. 根据 offset 的值，查找 segment 段中的 index 索引文件。由于索引文件命名是以上一个文件的最后一个 offset 进行命名的，所以，使用二分查找算法能够根据offset 快速定位到指定的索引文件。

2. 找到索引文件后，根据 offset 进行定位，找到索引文件中的符合范围的索引。（kafka 采用稀疏索引的方式来提高查找性能）

3. 得到 position 以后，再到对应的 log 文件中，从 position出开始查找 offset 对应的消息，将每条消息的 offset 与目标 offset 进行比较，直到找到消息比如说，我们要查找 offset=2490 这条消息，那么先找到 00000000000000000000.index, 然后找到[2487,49111]这个索引，再到 log 文件中，根据 49111 这个 position 开始查找，比较每条消息的 offset 是否大于等于 2490。最后查找到对应的消息以后返回

Log 文件的消息内容分析

前面我们通过 kafka 提供的命令，可以查看二进制的日志文件信息，一条消息，会包含很多的字段。

offset: 5371 position: 102124 CreateTime: 1531477349286 isvalid: true keysize:
-1 valuesize: 12 magic: 2 compresscodec: NONE producerId: -1 producerEpoch: -1
sequence: -1 isTransactional: false headerKeys: [] payload: message_5371

offset 和 position 这两个前面已经讲过了、createTime 表示创建时间、keysize 和 valuesize 表示 key 和 value 的大小、 compresscodec 表示压缩编码、payload:表示消息的具体内容

日志的清除策略以及压缩策略

日志清除策略

前面提到过，日志的分段存储，一方面能够减少单个文件内容的大小，另一方面，方便 kafka 进行日志清理。日志的清理策略有两个

1. 根据消息的保留时间，当消息在 kafka 中保存的时间超过了指定的时间，就会触发清理过程

2. 根据 topic 存储的数据大小，当 topic 所占的日志文件大小大于一定的阀值，则可以开始删除最旧的消息。kafka会启动一个后台线程，定期检查是否存在可以删除的消息通过 log.retention.bytes 和 log.retention.hours 这两个参数来设置，当其中任意一个达到要求，都会执行删除。默认的保留时间是：7 天

日志压缩策略

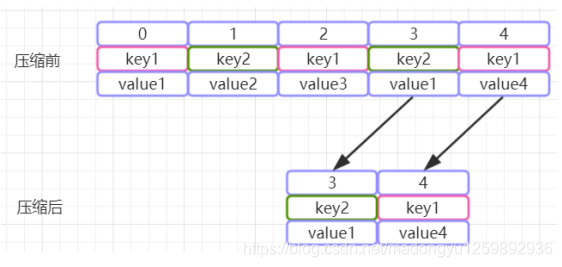

Kafka 还提供了“日志压缩（Log Compaction）”功能，通过这个功能可以有效的减少日志文件的大小，缓解磁盘紧张的情况，在很多实际场景中，消息的 key 和 value 的值之间的对应关系是不断变化的，就像数据库中的数据会不断被修改一样，消费者只关心 key 对应的最新的 value。因此，我们可以开启 kafka 的日志压缩功能，服务端会在后台启动启动Cleaner 线程池，定期将相同的 key 进行合并，只保留最新的 value 值。日志的压缩原理是

二、磁盘存储的性能问题

   2.1、 磁盘存储的性能优化

   我们现在大部分企业仍然用的是机械结构的磁盘，如果把消息以随机的方式写入到磁盘，那么磁盘首先 要做的就是寻址，也就是定位到数据所在的物理地址，在磁盘上就要找到对应的柱面、磁头以及对应的 扇区；这个过程相对内存来说会消耗大量时间，为了规避随机读写带来的时间消耗，kafka采用顺序写 的方式存储数据。即使是这样，但是频繁的I/O操作仍然会造成磁盘的性能瓶颈

 2.2、零拷贝

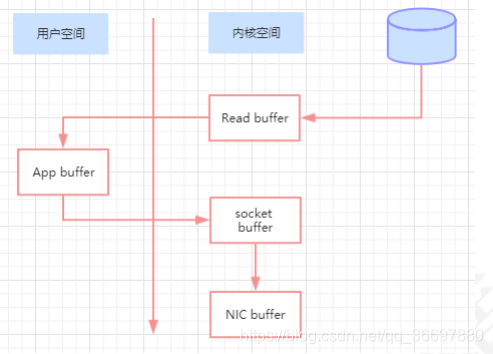

       消息从发送到落地保存，broker维护的消息日志本身就是文件目录，每个文件都是二进制保存，生产者 和消费者使用相同的格式来处理。在消费者获取消息时，服务器先从硬盘读取数据到内存，然后把内存 中的数据原封不动的通过socket发送给消费者。虽然这个操作描述起来很简单，但实际上经历了很多步 骤。

  操作系统将数据从磁盘读入到内核空间的页缓存

▪ 应用程序将数据从内核空间读入到用户空间缓存中

▪ 应用程序将数据写回到内核空间到socket缓存中

▪ 操作系统将数据从socket缓冲区复制到网卡缓冲区，以便将数据经网络发出

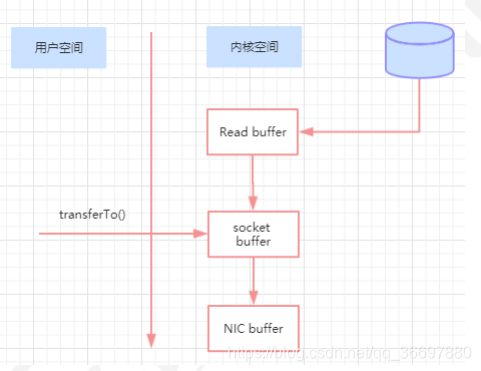

      通过“零拷贝”技术，可以去掉这些没必要的数据复制操作，同时也会减少上下文切换次数。现代的unix 操作系统提供一个优化的代码路径，用于将数据从页缓存传输到socket；在Linux中，是通过sendfile系 统调用来完成的。Java提供了访问这个系统调用的方法：FileChannel.transferTo API

     使用sendfile，只需要一次拷贝就行，允许操作系统将数据直接从页缓存发送到网络上。所以在这个优 化的路径中，只有最后一步将数据拷贝到网卡缓存中是需要的。



页缓存

      页缓存是操作系统实现的一种主要的磁盘缓存，但凡设计到缓存的，基本都是为了提升i/o性能，所以页 缓存是用来减少磁盘I/O操作的。

    磁盘高速缓存有两个重要因素：

•   第一，访问磁盘的速度要远低于访问内存的速度，若从处理器L1和L2高速缓存访问则速度更快。
•   第二，数据一旦被访问，就很有可能短时间内再次访问。正是由于基于访问内存比磁盘快的多，所 以磁盘的内存缓存将给系统存储性能带来质的飞越。

      当 一 个进程准备读取磁盘上的文件内容时， 操作系统会先查看待读取的数据所在的页(page)是否在页 缓存(pagecache)中，如果存在（命中）则直接返回数据， 从而避免了对物理磁盘的I/0操作；如果没有 命中， 则操作系统会向磁盘发起读取请求并将读取的数据页存入页缓存， 之后再将数据返回给进程。 同样，如果 一 个进程需要将数据写入磁盘， 那么操作系统也会检测数据对应的页是否在页缓存中，如 果不存在， 则会先在页缓存中添加相应的页， 最后将数据写入对应的页。 被修改过后的页也就变成了 脏页， 操作系统会在合适的时间把脏页中的数据写入磁盘， 以保持数据的 一 致性。

     Kafka中大量使用了页缓存， 这是Kafka实现高吞吐的重要因素之 一 。 虽然消息都是先被写入页缓存， 然后由操作系统负责具体的刷盘任务的， 但在Kafka中同样提供了同步刷盘及间断性强制刷盘(fsync), 可以通过 log.flush.interval.messages 和 log.flush.interval.ms 参数来控制。

     同步刷盘能够保证消息的可靠性，避免因为宕机导致页缓存数据还未完成同步时造成的数据丢失。但是 实际使用上，我们没必要去考虑这样的因素以及这种问题带来的损失，消息可靠性可以由多副本来解 决，同步刷盘会带来性能的影响。 刷盘的操作由操作系统去完成即可。
