DSP一个程序如何实现RAM和Flash两种下载方式，CCS9

DSP程序调试模式切换指南
最新推荐文章于 2025-10-19 13:04:13 发布
原创 最新推荐文章于 2025-10-19 13:04:13 发布 · 8.9k 阅读 · 53 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#ccs #flash

本文详细介绍如何在DSP程序中轻松切换RAM与Flash调试模式，通过ControlSUITE软件及具体步骤，实现不同场景下的程序调试需求。

我们都知道，DSP在进行程序调试时有两种运行模式，一种是程序在RAM中运行调试，另一种是在Flash中运行调试，在RAM中的Debug时间特别短，板子一旦掉电程序将不复存在；在Flash中下载程序特别慢，但是板子掉电后程序不会丢失。可以说他们各有有缺点，也有他们的应用场景。

如何在一个程序中轻松进行这两种模式的切换呢？本文给出了作者探索的答案。

ControlSUITE是个TI的官方数据库软件，它提供了很多关于DSP的官方例程，这些例程均可使实现两种下载方式的切换。

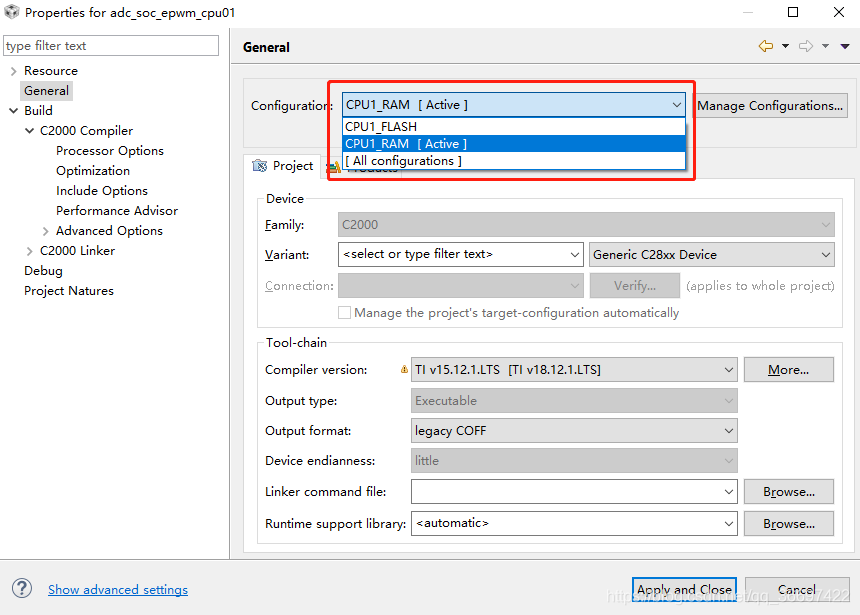

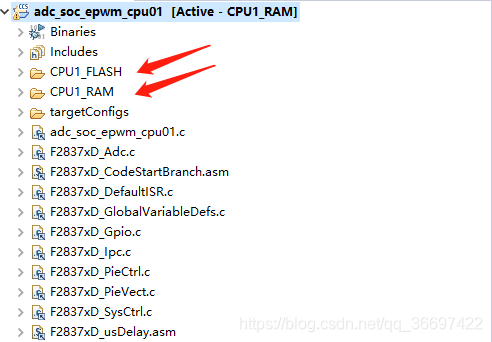

下图是F2837xD的adc_soc_epwm_cpu01的例程，可以看到他有两种下载模式

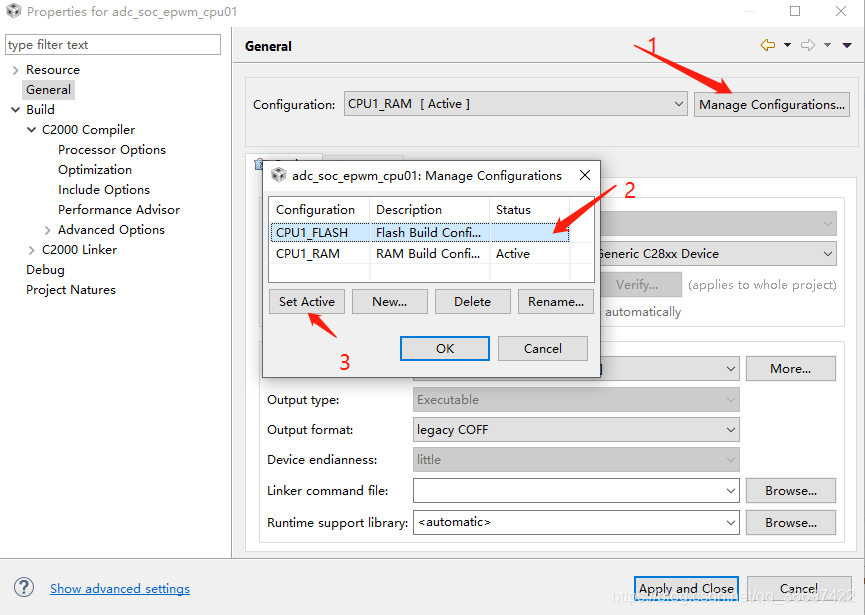

只要在，Manage Configuration中选中你要的下载方式并Set Active该方式就可以实现切换。

如何使我们的程序实现这两种方式的切换呢？步骤如下。

首选新建一个任意下载方式的CCS程序，上篇文章中我们建立一个Flash下载的程序，该程序编译后没有问题，并且可以下载到DSP的Flash当中。

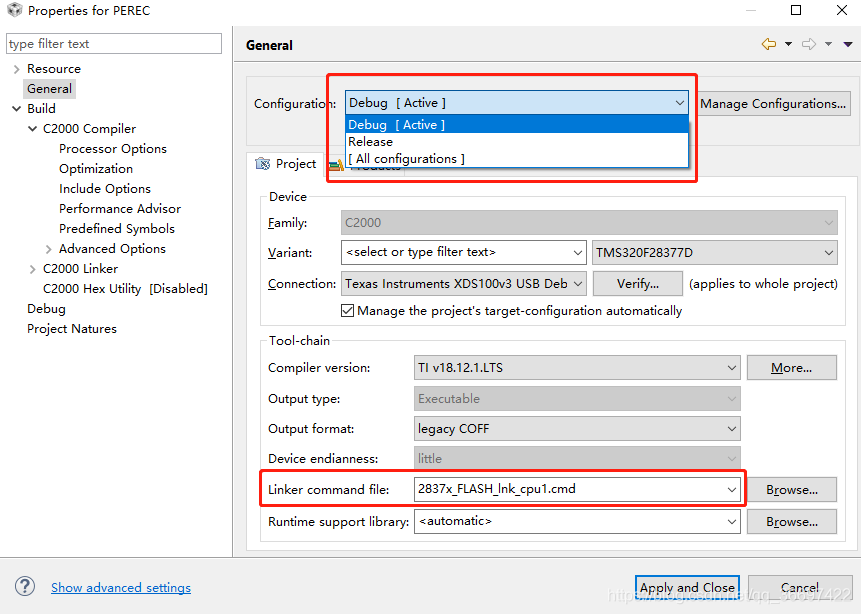

从上图可以看到在Configuration中只有Debug这一种，Debug由于我们之前的设置，他为Flash下载模型。接再来我们添加RAM模式。

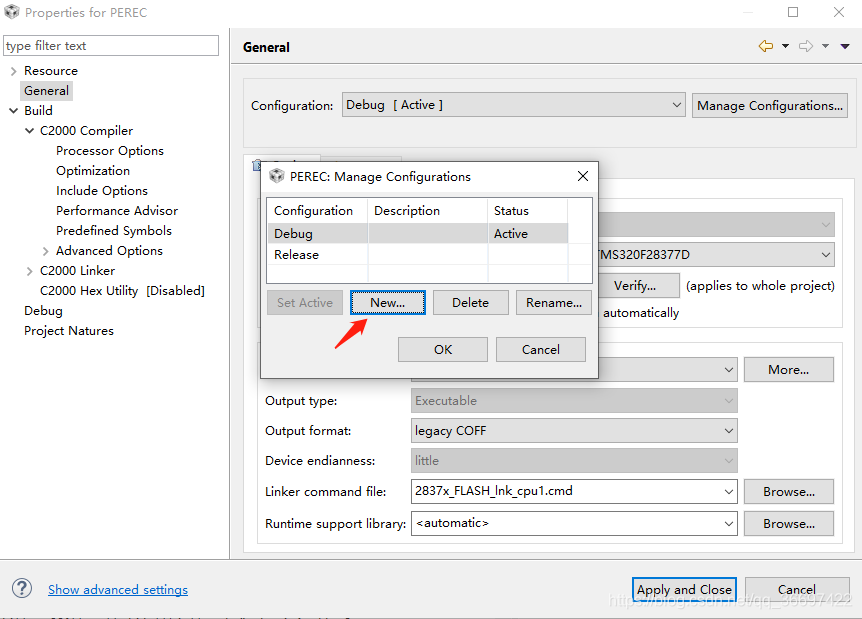

1.点击New...

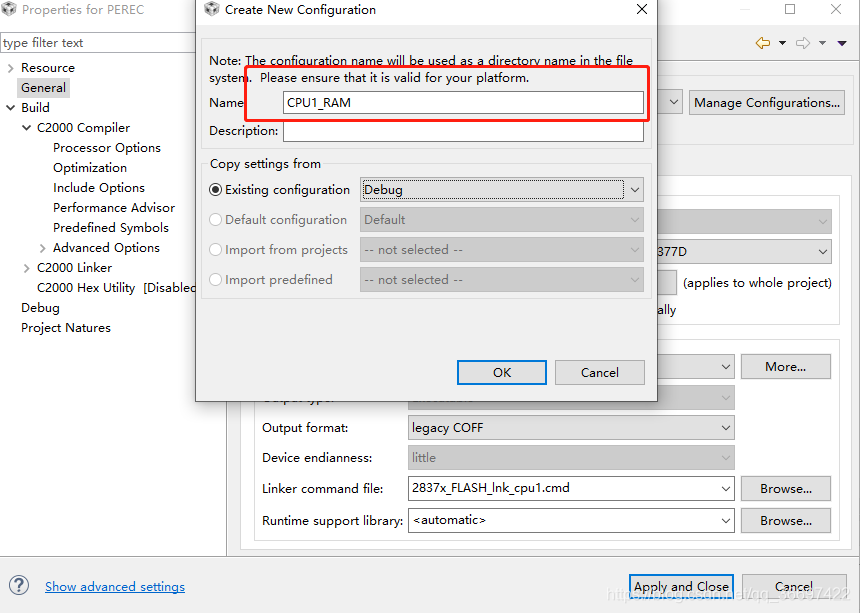

2.命名新的Configuration，名字尽可能通俗易懂，

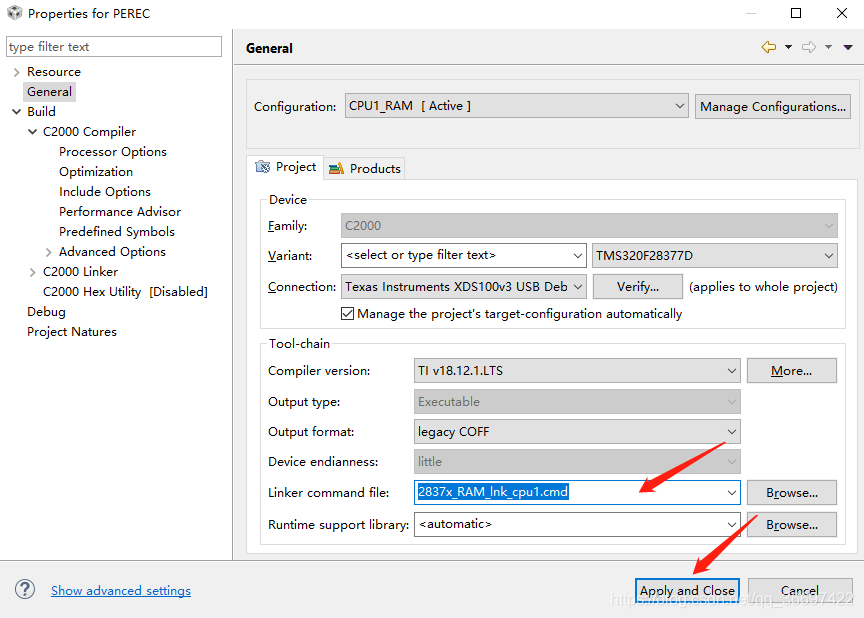

3.配置相应的linker command file，最后一定要点Apply and Close，否则白配置了！

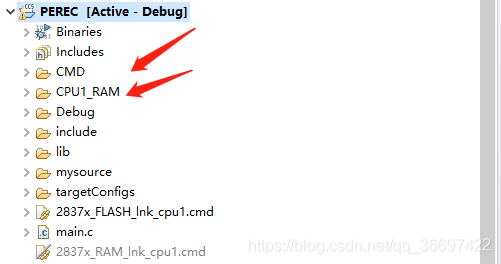

配置完编译后你会发现新的文件夹出现。

一般这个配置要在程序编写前开始！
