OpenCV（绘制形状与文字）

使用OpenCV2.4.9 + vs2013

// 绘制形状与文字

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

Mat bgImage;
const char*drawdemo_win = "draw shapes and text demo";
void MyLines();		//函数声明（线）
void MyRectangle();		//（矩形）
void MyEllipse();		//（椭圆）
void MyCircle();		//（画圆）
void MyPolygon();		//（多边形）
void RandomLineDemo();		//（随机线条）
int main(int argc, char** argv) {
	bgImage = imread("F:\\test.jpg");
	if (bgImage.empty()){
		cout << "could not load bgImage..." << endl;
		system("pause");
		return -1;
	}
	MyLines();		//函数调用（线）
	MyRectangle();		//（矩形）
	MyEllipse();		//（椭圆）
	MyCircle();			//（画圆）
	MyPolygon();		//（多边形）
	RandomLineDemo();		//（随机线条）

	putText(bgImage, "Hello OpenCV", Point(300, 300), CV_FONT_HERSHEY_COMPLEX, 1.0, Scalar(12, 25, 200), 3, 8);
	// 参数分别代表：输入图像， 文字， 位置， 字体缩放（1.0表示不缩放）， 颜色， 字体粗细， 是否抗锯齿
	namedWindow(drawdemo_win, CV_WINDOW_AUTOSIZE);
	imshow("drawdown_win", bgImage);

	RandomLineDemo();
	waitKey(0);
	return 0;
}

//函数实现

//画线

void MyLines() {
	Point p1 = Point(20, 30);	//创建一个点的坐标
	Point p2;
	p2.x = 400;
	p2.y = 400;		//另一个点的坐标
	Scalar color = Scalar(0, 0, 255);		//颜色（b, g, r）
	line(bgImage, p1, p2, color, 1, 8);		//输入图像，起始点坐标， 结束点坐标，线条颜色， 粗细， 抗锯齿
}

//画矩形

void MyRectangle() {
	Rect rect = Rect(200, 100, 300, 300);
	Scalar color = Scalar(255, 0, 0);
	rectangle(bgImage, rect, color, 2, 8);//输入图像，矩形，颜色， 粗细， 抗锯齿
}

//画椭圆
void MyEllipse() {
	Scalar color = Scalar(0, 255, 0);
	ellipse(bgImage, Point(bgImage.cols / 2, bgImage.rows / 2), Size(bgImage.cols/2, bgImage.rows/2), 90, 0, 360, color, 2, 8);
	//输入图像，椭圆中心点位置， 椭圆的长轴和短轴， 椭圆的旋转角度， 椭圆开始绘制的角度，椭圆结束绘制的角度， 颜色， （线宽）粗细， 抗锯齿
}

//画圆
void MyCircle() {
	Scalar color = Scalar(100, 50, 50);
	Point center = Point(bgImage.cols / 2, bgImage.rows / 2);
	circle(bgImage, center, 150, color, 1, 8);		//输入图像， 圆心位置， 圆半径， 颜色， 线宽， 抗锯齿
}

//画多边形并填充颜色
void MyPolygon() {
	Point pts[1][5];	//多边形的点
	pts[0][0] = Point(100, 100);
	pts[0][1] = Point(100, 200);
	pts[0][2] = Point(200, 200);
	pts[0][3] = Point(200, 100);
	pts[0][4] = Point(100, 100);

	const Point*ppts[] = { pts[0] };	//指向数组的指针
	int npt[] = { 5 };
	Scalar color = Scalar(255, 12, 255);
	fillPoly(bgImage, ppts, npt, 1, color, 8);
}

//随机线条
void RandomLineDemo() {
	RNG rng(12345);		//创建随机数对象
	Point pt1;
	Point pt2;

	Mat bg = Mat::zeros(bgImage.size(), bgImage.type());
	namedWindow("randow line demo", CV_WINDOW_AUTOSIZE);

	for (int i = 0; i < 200; i++) {		//随机画200条线
		pt1.x = rng.uniform(0, bgImage.cols);
		pt2.x = rng.uniform(0, bgImage.cols);
		pt1.y = rng.uniform(0, bgImage.rows);
		pt2.y = rng.uniform(0, bgImage.rows);
		Scalar color = Scalar(rng.uniform(0, 255), rng.uniform(0, 255), rng.uniform(0, 255));
		if (waitKey(20) > 0) {		//如果超过20s, break
			break;
		}
		line(bg, pt1, pt2, color, 1, 8);
		imshow("randow line demo", bg);
	}
}

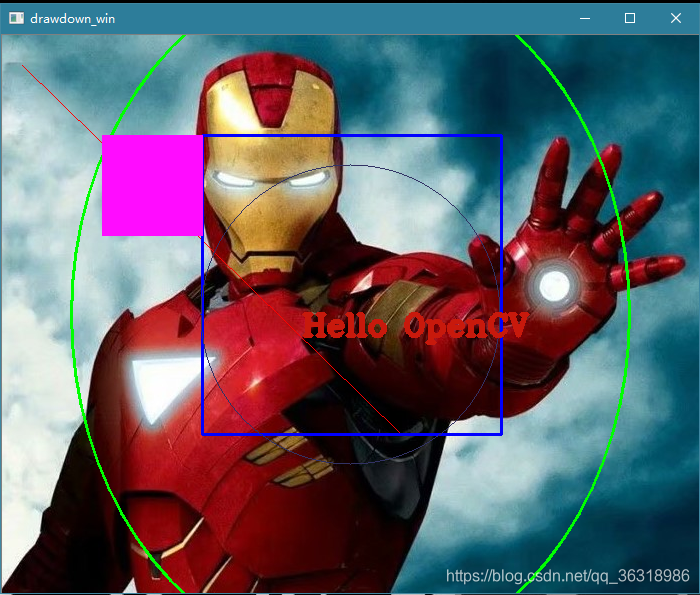

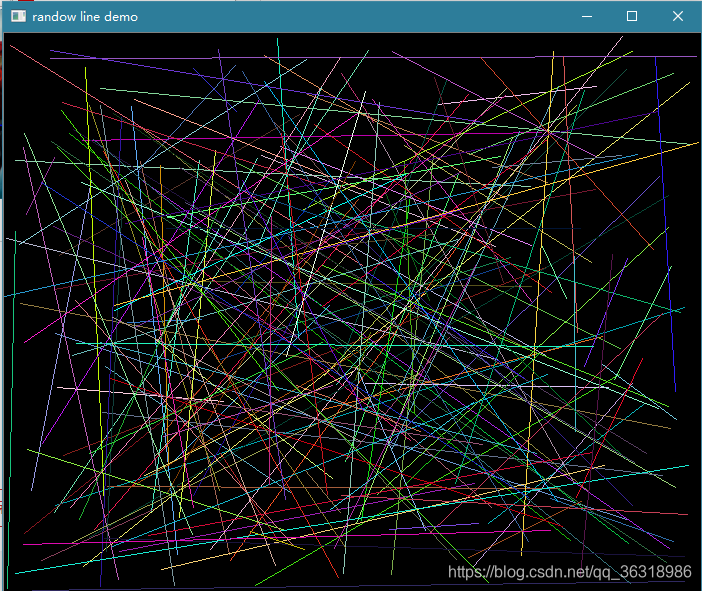

运行结果为：
