系统分析与设计第二次作业

1、用简短的语言给出对分析、设计的理解。

分析是对问题进行研究的过程，以确定其目标和目的，强调要做什么。分析往往是需要不断迭代的，特别对于复杂的需求，往往要在整体上作分析，然后针对每个小的需求进行更细的分析设计。

设计强调满足需求的概念层面上的软件和硬件的解决方法，而非它的实现。

两者相辅相成，相互促进。特别是做软件，不可能一开始就分析出所有的需求，往往在设计过程中会回过头再次分析。分析得越好，设计也会更明确，更容易进行。

2、用一句话描述面向对象的分析与设计的优势

面向对象的分析和设计使用相同的建模符号，问题层次和实施层次的专家可以通过通用符号进行交流。

3、简述 UML（统一建模语言）的作用。考试考哪些图？

UML是种通用的可视化建模语言，用于可视化分析和设计的结果，用于说明、可视化、构建和编写一个正在开发的、面向对象的、软件密集系统的制品的开放方法

• 用例图：用户角度：功能、执行者
• 静态图：系统静态结构
  • 类图：概念及关系
  • 对象图：某种状态或时间段内，系统中活跃的对象及其关系
  • 包图：描述系统的分解结构
• 行为图：系统的动态行为
  • 交互图：描述对象间的消息传递
    • 顺序图：强调对象间消息发送的时序
    • 合作图：强调对象间的动态协作关系
  • 状态图：对象的动态行为。状态-事件-状态迁移-响应动作
  • 活动图：描述系统为完成某功能而执行的操作序列
• 实现图：描述系统的组成和分布状况
  • 构件图：组成部件及其关系
  • 部署图：物理体系结构及与软件单元的对应关系

考试范围：除了构建图不考其他图都考。

4、从软件本质的角度，解释软件范围（需求）控制的可行性

软件的本质特性包括复杂性、一致性、可变性和不可视性。正是由于这种特性，软件分析不是发现更多的功能与需求，而是确认有效的功能与需求， 即使是小小的改动，也可能对最终结果造成极大的影响。通常情况下，软件范围对于客户和开发者都是模糊的。我们只要在满足客户基本需求的前提下，采取二八法则，不断砍去用户不明确的需求，完成基本的功能，然后再根据客户的需求，在预定的预算和时间内通过多次迭代达成最终成果。

5、项目管理实战

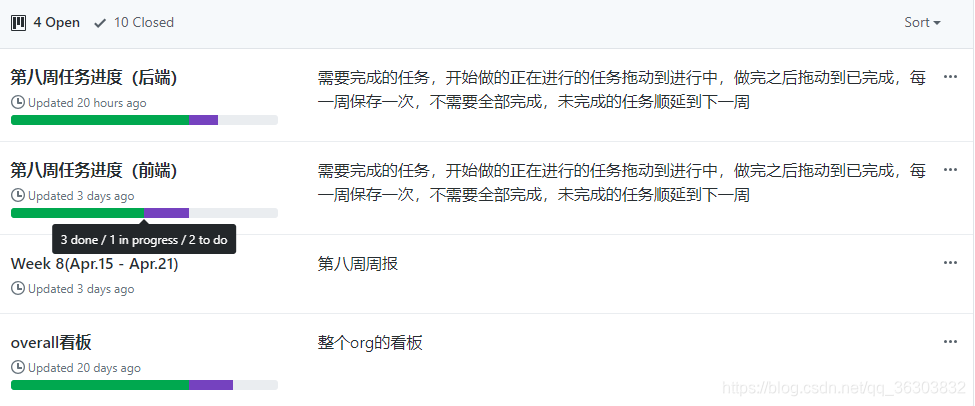

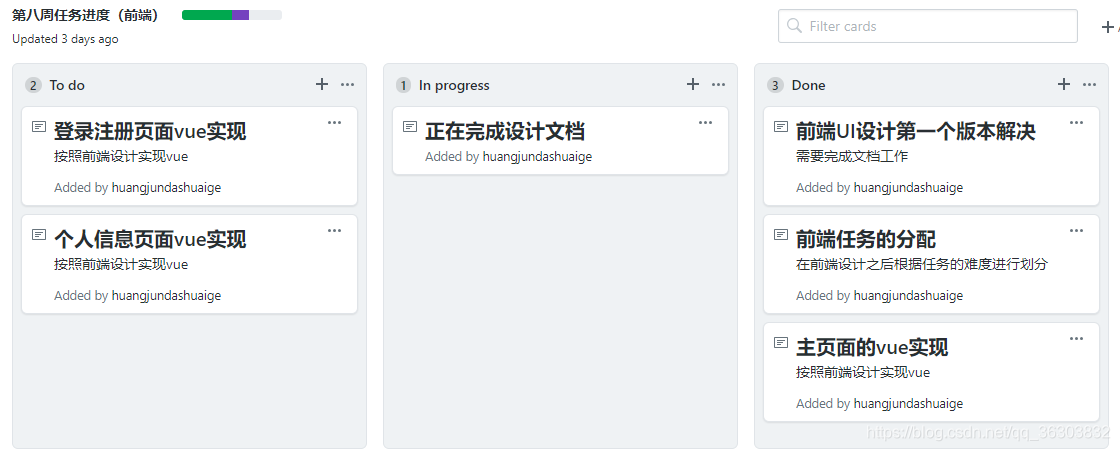

看板使用练习：

UML绘图工具练习:

教材：UML和模式应用（原书第3版）拉曼 著，李洋 等译，机械工业出版社。

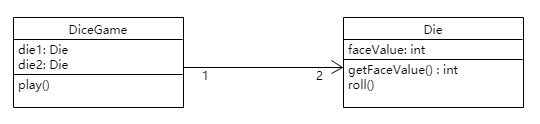

教材182页 - 图16-2
