博客介绍了Esri.ArcGISRuntime中的MapView和SceneView，分别作为2D和3D地图展示容器，二者继承自GeoView基类。还说明了MapView结构，以及Map包含的各类图层，如切片数据图层、矢量切片数据等，同时列举了可加载的地图类型及相关注意事项。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在Runtime里面，Esri.ArcGISRuntime.只有两个东西，MapView和SceneView.
一般的，MapView类作为2D地图的展示容器，SceneView类作为3D地图的展示容器，这两个类继承于同一个类叫GeoView的基类。

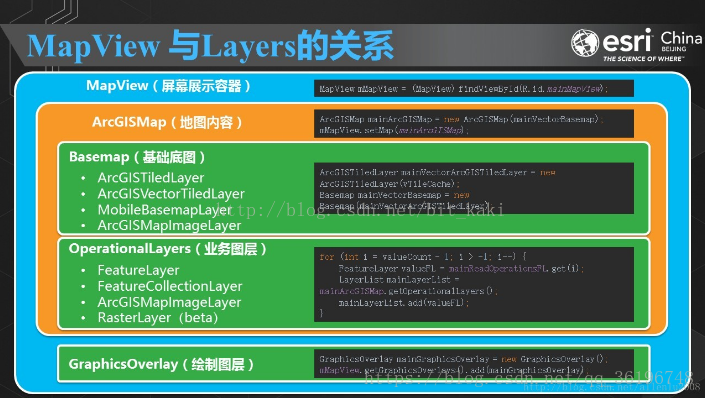

MapVIew的结构如下图，分成了地图内容和绘制图层两个部分：
网上找的

所以基础图层和业务图层需要先加到Map类里面，然后再加到MapView上面去。而Map又分为各种Layer.
常见的如下

切片数据图层（ArcGISTiledLayer）
矢量切片数据（ArcGISVectorTiledLayer）
要素图层（FeatureLayer）
动态地图图层（ArcGISMapImageLayer和ArcGISMapImageSublayer）
移动地图数据包含的图层

加载.tpk格式影像，

TileCache _tileCache = new TileCache(myMpkFilePath);//文件的地址，
await _tileCache.LoadAsync();
mapView.Map.OperationalLayers.Add(new ArcGISTiledLayer(_tileCache));

加载shp格式文件

ShapefileFeatureTable myShapefile = await ShapefileFeatureTable.OpenAsync(shpPath);
FeatureLayer newFeatureLayer = new FeatureLayer(myShapefile);
mapView.Map.OperationalLayers.Add(newFeatureLayer);

加载kml格式文件

KmlLayer kmlLayer = new KmlLayer(new Uri(kmlPath));
mapView.Map.OperationalLayers.Add(kmlLayer);

加载离线地图包mmpk

MobileMapPackage myMapPackage = await MobileMapPackage.OpenAsync(fullpath);
if (myMapPackage.Maps.Count > 0)
{
   mapView.Map = myMapPackage.Maps.First();
}

加载ArcGIS在线地图

Map myMap = new Map();
Uri serviceUri = new Uri( fullpath);
 ArcGISMapImageLayer imageLayer = new ArcGISMapImageLayer(serviceUri);
myMap.Basemap.BaseLayers.Add(imageLayer);
mapView.Map = myMap;

加载Google地图

string _googlelateUri = "http://{subDomain}.google.cn/vt/lyrs=s&z={level}&x={col}&y={row}";
List<string> _googleLayerSubdomains = new List<string> { "mt2", "mt3", "mt0", "mt1" };
WebTiledLayer myMapBaseLayer = new WebTiledLayer(_googlelateUri, _googleLayerSubdomains);
myMapBaseLayer.Name = "谷歌影像";
await myMapBaseLayer.LoadAsync();
myMapBaseLayer.Attribution = "fire in the hole";
Basemap layerBasemap = new Basemap(myMapBaseLayer);
Map myMap = new Map(layerBasemap);
mapView.Map = myMap;

加载高德或者百度地图的在线地图也可以，但是有偏移。

string _googlelateUri = "https://ss{subDomain}.bdstatic.com/8bo_dTSlR1gBo1vgoIiO_jowehsv/starpic/?qt=satepc&u=x={col};y={row};z={level};v=009;type=sate&fm=46&app=webearth2&v=009&udt=20190312";
List<string> _googleLayerSubdomains = new List<string> { "0", "1", "2", "3" };

string _googlelateUri = "http://webst0{subDomain}.is.autonavi.com/appmaptile?style=6&x={col}&y={row}&z={level}";
                                List<string> _googleLayerSubdomains = new List<string> { "1", "2", "3", "4" };

加载天地图也可以的
只不过天地图需要加Key,这个需要去官网申请、下面的代码是虚拟的没用，

 string _TDTlelateUri = "http://t{subDomain}.tianditu.com/DataServer?T=cia_w&x={col}&y={row}&l={level}&tk=41e32d9cb4730dbe7322eb1dba1181be";
                                List<string> _TDTLayerSubdomains = new List<string> { "0", "1", "2", "3", "4", "5", "6", "7" };
