1、FPGA基本结构

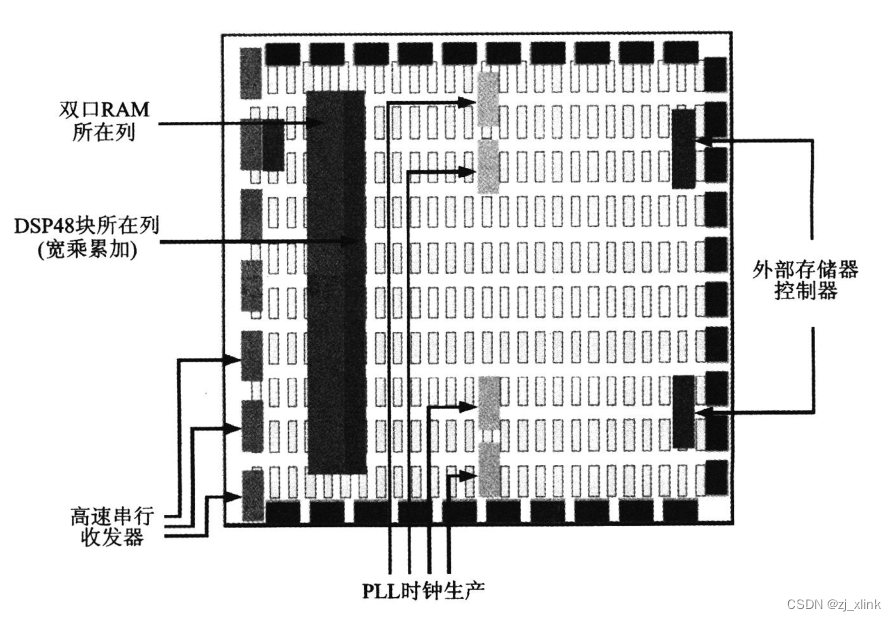

         如图1.1所示，一个典型的FPGA芯片由逻辑块、RAM存储器块、特殊功能块（时钟PLL、DSP等）、内部连线及IO Bank等各部分构成。



逻辑块

        即逻辑阵列块（Logic Array Block），由基本单元（Logic Element）构成，基本单元又包含查找表、触发器、内部连线等。



RAM存储块

        FPGA内部的存储块均为双端口RAM，其他如ROM、FIFO等均有双端口RAM模拟而成。



时钟PLL、DSP

        为保证FPGA能够发挥其最大的性能，FPGA内部有数个PLL锁相环，一定量的DSP乘累加模块。
