RabbitMQ几大组件

生产者：消息创建者，将消息发送到消息中间件的。
消息：包括有效载荷与标签。有效载荷：要传输的数据；标签：描述有效载荷的属性；RabbitMQ通过标签决定谁获得该消息，消费者只能得到有效载荷。
消费者：是接收消息的。
Brocker：是消息中间件服务的节点。一个Brocker=一个RabbitMQ，一个服务器上如果有多个RabbitMQ就有多个Brocker。
队列：是用来存储消息的。
交换器：交换器仅仅对消息进行转发。交换器有不同的类型（如：fanout、direct、topic、headers）
路由键：交换器与队列的关系是通过绑定键（BindingKey，称为路由键）建立的。
绑定

交换器类型

RabbitMQ常用的交换器类型有fanout、direct、topic、headers四种：

fanout：它会把所有发送到该交换器的消息，路由到所有与该交换器绑定的队列中；

public static void main(String[] args) throws Exception {
ConnectionFactory factory = new ConnectionFactory();
factory.setUsername("rabbitstudy");
factory.setPassword("123456");
factory.setHost("192.168.0.1");
factory.setPort(5672);
Connection connection = factory.newConnection();
Channel channel = connection.createChannel();
channel.exchangeDeclare(EXCHANGE_NAME, "fanout");

channel.queueDeclare(QUEUE_NAME1, false, false, false, null);
channel.queueDeclare(QUEUE_NAME2, false, false, false, null);

channel.queueBind(QUEUE_NAME1, EXCHANGE_NAME, "com.cdsn.test1");
channel.queueBind(QUEUE_NAME2, EXCHANGE_NAME, "com.cdsn.test2");


channel.basicPublish(EXCHANGE_NAME, "com.cdsn.test",
				MessageProperties.PERSISTENT_TEXT_PLAIN,
				"Hello World!".getBytes());
channel.close();
connection.close();
}

direct：把消息路由到那些BindingKey和RoutingKey完全匹配的队列中；

topic：类似于direct，但可以使用通配符匹配规则；("#"可匹配多个或零个单词，“*”可匹配单个单词)

public static void main(String[] args) throws Exception {
ConnectionFactory factory = new ConnectionFactory();
factory.setUsername("rabbitstudy");
factory.setPassword("123456");
factory.setHost("192.168.0.1");
factory.setPort(5672);
Connection connection = factory.newConnection();
Channel channel = connection.createChannel();
channel.exchangeDeclare(EXCHANGE_NAME, "topic");

channel.queueDeclare(QUEUE_NAME1, false, false, false, null);
channel.queueDeclare(QUEUE_NAME2, false, false, false, null);

channel.queueBind(QUEUE_NAME1, EXCHANGE_NAME, "*.test");
channel.queueBind(QUEUE_NAME2, EXCHANGE_NAME, "#.test");


channel.basicPublish(EXCHANGE_NAME, "com.cdsn.test",
				MessageProperties.PERSISTENT_TEXT_PLAIN,
				"Hello World!".getBytes());

channel.close();
connection.close();
}

header：消息不根据路由键的匹配规则路由，而是根据发送的消息内容中的headers属性进行匹配。

RabbitMQ运行流程

生产者发送消息

生产者与Broker建立连接（Connection），开启信道（Channel）
生产者声明交换器（交换器类型、是否持久化、是否自动删除等）
生产者声明队列（是否持久化、是否排他、是否自动删除）
生产者通过路由键将交换器和队列绑定
生产者发送消息至Broker（携带路由键等）
交换器根据接收到的路由键，以及交换器类型查找匹配的队列
找到，将消息存入相对应的队列中；找不到，则根据生产者的配置，选择丢弃还是退回给生产者
关闭信道、关闭连接

消费者接收消息

消费者与Broker建立连接（Connection），开启信道（Channel）
消费者向Broker请求消费相应队列的消息，可能设置回调函数
等待Broker回应并投递相应队列中的消息，接收消息
消费者确认（ack）接收到的消息
RabbitMQ从队列中删除相应已经被确认的消息
关闭信道、关闭连接

Connection与Channel

RabbitMQ所有的AMQP指令都是通过信道完成的。

RabbitMQ的Channel与Netty中的NIO模型区别在于Channel是建立在TCP连接之上的。

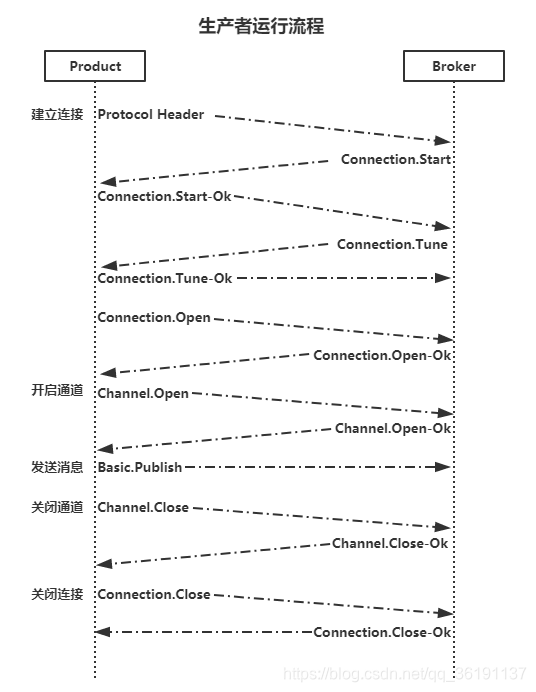

生产者运行流程

当生产者与Broker建立连接时，调用factory.newConnection()方法。
当客户端调用channel.createChannel()方法时，准备开启通道。
发送消息时，调用channel.basicPublish()方法。

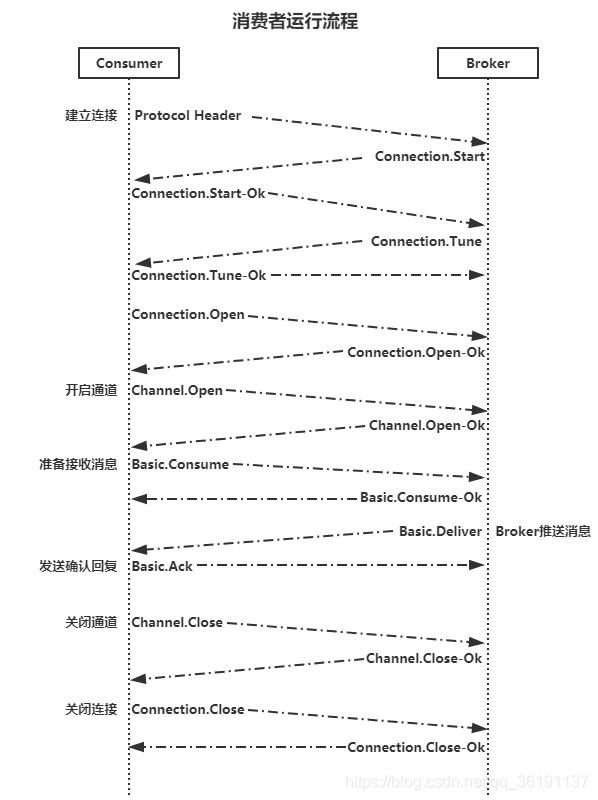

消费者运行流程

当客户端调用channel.basicConsume()方法时，向Broker告知准备好消费消息。
客户端调用channel.basicAck()方法，向Broker发送确认通知。

细说交换器

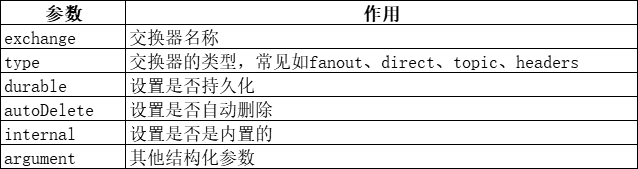

（一）交换器

参数	作用
exchange	交换器名称
type	交换器的类型，常见如fanout、direct、topic、headers
durable	设置是否持久化
autoDelete	设置是否自动删除
internal	设置是否是内置的
argument	其他结构化参数

备注：

持久化：交换器的创建持久化到磁盘；

自动删除：自动删除的前提是至少有一个队列或者交换器与这个交换器绑定，之后所有与这个交换器绑定的队列或者交换器都与此解绑；

channel.exchangeDeclare(EXCHANGE_NAME, "direct", false, true, false, null);// 创建一个自动删除的交换器

内置交换器：客户端程序无法直接发送消息到交换器，只能通过交换器路由到内置交换器。

（1）不等待服务器通知创建队列成功命令：

void channel.exchangeDeclareNoWait(String exchange,String type, boolean durable, boolean autoDelete, boolean internal, Map<String, Object> arguments) throws IOException;

（2）检测交换器是否存在，如果不存在则抛出异常：

Exchange.DeclareOK exchangeDeclarePassive(String name) throws IOException;// 如果要用到这方法，需要解决这个异常

（3）删除交换器：

① Exchange.DeleteOK exchangeDelete(String exchange) throws IOException;

② void exchangeDeleteNoWait(String exchange, boolean ifUnused) throws IOException;

③ Exchange.DeleteOK exchangeDelete(String exchange, boolean ifUnused) throws IOException;

备注：

exchange标识交换器的名称

ifUnused用来设置是否在交换器没有被使用的情况下删除

（二）队列

声明队列：

（1）queueDeclare();

（2）queueDeclare(String queue,String exchange,String type, boolean durable, boolean autoDelete, boolean internal, Map<String, Object> arguments);

备注：排他队列，如果一个队列被声明，该队列仅对首次声明它的连接可见，并在连接断开时自动删除。这种队列适用于一个客户端同时发送和读取消息的应用场景。

1、排他队列是基于连接（Connection）可见的，同一个连接的不同信道（Channel）是可以同时访问同一连接创建的排他队列；

2、“首次”是指如果一个连接已经声明了一个排他队列，其他连接是不允许建立同名的排他队列的，这个与普通队列不同；

3、即使该队列是持久化的，一旦连接关闭或者客户端退出，该排他队列都会被自动删除。

声明队列参数说明：
参数	作用
x-message-ttl	定义消息过期时间，单位ms。
x-expires	定义队列过期时间，单位ms；当队列在指定时间内未被使用，自动删除该队列。
x-max-length	定义队列最大长度，队列中消息最大个数；默认消息长度是不限制的；
x-max-length-bytes	限定队列最大占用的空间大小，单位B。
x-dead-letter-exchange	当队列消息长度大于最大长度、或者过期等等，将从队列中删除的消息推送到指定的交换机中。
x-dead-letter-routing-key	设置将删除的消息推送到指定交换机的路由键，不设置则使用原来的路由键。
x-max-priority	优先级队列。
x-queue-mode	先将消息保存到磁盘上，不放在内存中，当消费者开始消费的时候才加载到内存中。

（1）不等待服务器通知创建队列成功：

void queueDeclareNoWait(String queue,boolean durable,boolean exclusive,boolean autoDelete,Map<String,Object> arguments) throws IOException;

（2）检测队列是否存在，如果不存在则抛出异常：

Exchange.DeclareOk queueDeclarePassive(String queue) throws IOException;

（3）删除队列：

Queue.De1eteOk queueDelete(String queue) throws IOException;
Queue.De1eteOk queueDelete(String queue, boolean ifUnused, boolean ifEmpty) throws IOException;
void queueDeleteNoWait(String queue, boolean ifUnused, boolean ifEmpty) throws IOException;

（4）清空队列：

Queue.PurgeOK queuePurge(String queue) throws IOException;
