1.介绍

简单来说，类图主要是用来表示类以及类直接的关系。

2.画法

类图中，主要是包括图和关系。

2.1 类 & 接口

图其实也就是我们看到的长方形，主要用来表示各个类和接口。

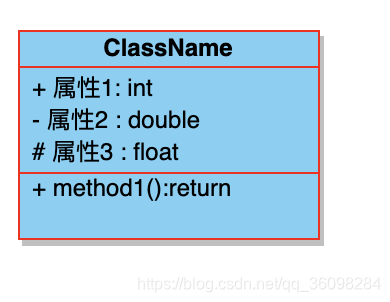

类（Class）：使用三层矩形框表示。
第一层显示类的名称，如果是抽象类，则就用斜体显示。
第二层是字段和属性。
第三层是类的方法。
注意前面的符号，‘+’表示public，‘-’表示private，‘#’表示protected。

上面是普通类的画法，如果是抽象类的话，需要在第一层，指明<<abstract>>

接口：使用两层矩形框表示，与类图的区别主要是顶端有<<interface>>标识。
第一行是接口名称。
第二行是接口方法。



2.2 关系

    一定要注意这些关系的英文名称，因为在作图到时候，这些关系都是用英文表示的。

    首先，继承的关系主要分类继承抽象类还是非抽象类，那么对应的关系就是实现和泛化

2.2.1 泛化 （Generalization）

最简单的表述就是两个类之间的继承关系是is-a，表示为...是...，比如汽车是车，猫是动物。在代码体现中为继承非抽象类。

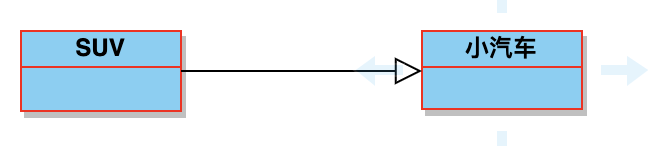

该关系使用带有空心箭头的直线表示。比如，SUV和汽车就是这种关系



2.2.2 实现 (realize)

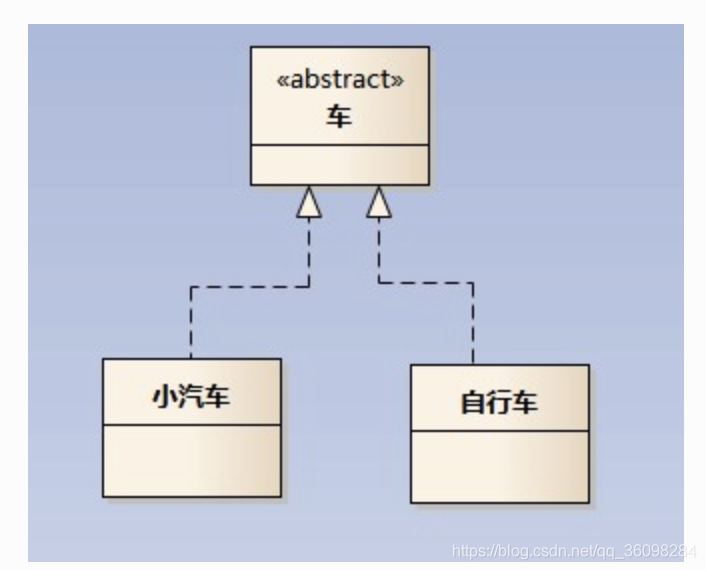

比如车是一个抽象的概念，在现实中无法直接用来定义对象，只有指明具体的子类（自信车/汽车）后，才可以用来定义对象，

该关系使用一条带空箭头的虚线表示。在代码中通常表示为继承抽象类。



接下来介绍的聚合和组合关系也经常被弄混，主要的区别就是是否是强依赖的关系。

2.2.3 聚合(aggregation)

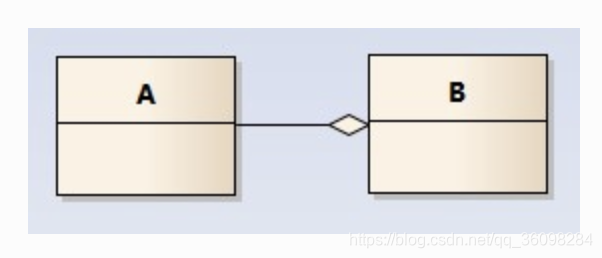

聚合关系用一条带空心菱形箭头的直线表示，如下图表示A聚合到B上，或者说B由A组成；

聚合关系用于表示实体对象之间的关系，表示整体由部分构成的语义；例如一个部门由多个员工组成；



与组合关系不同的是，整体和部分不是强依赖的，即使整体不存在了，部分仍然存在；

例如， 部门撤销了，人员不会消失，他们依然存在；



2.2.4 组合(composition)

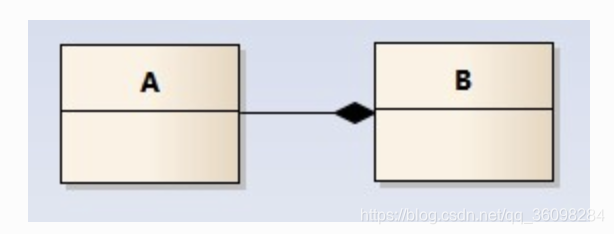

组合关系用一条带实心菱形箭头直线表示，如下图表示A组成B，或者B由A组成；

与聚合关系一样，组合关系同样表示整体由部分构成的语义；比如公司由多个部门组成；

但组合关系是一种强依赖的特殊聚合关系，如果整体不存在了，则部分也不存在了；

例如， 公司不存在了，部门也将不存在了；

对于组合和聚合，还有一点要说明的是，除了关系要画好线和指向之外，还需要在关系上注明具体关系的名称和数量。

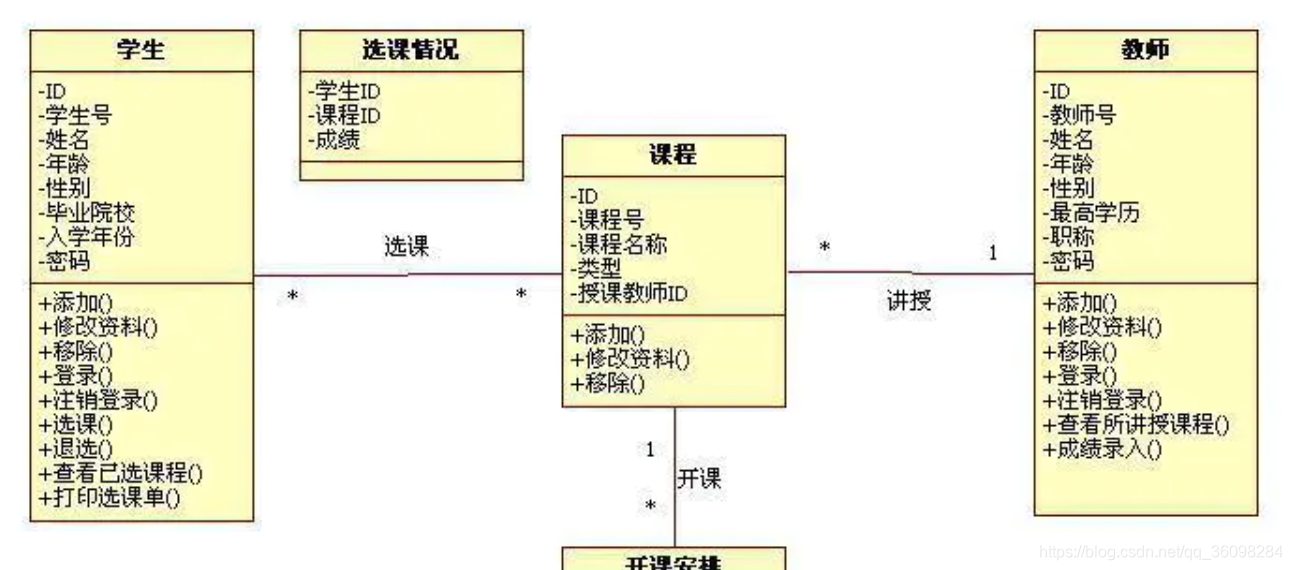

拿下面的一个实例来举例子，教师和课程之间是组合关系，这里没有画出实心菱形的表示，请在自己画图的时候加上。教师和课程的关系是讲授这是显而易见的。而教师的“1”和课程的“*”表示，一个教师可以讲多个课程，“*“表示无数个的意思，如果题目要严格的要求，比如一个老师只能讲授不超过3们课，那么”*”变成“0..3“，表示0到3门是一个范围。



    下面要注意依赖和关联的区别，前者是动态的，运行时存在的关系，但是后者是静态的，和是否运行无关。

2.2.5 关联(association)

关联关系是用一条直线表示的；它描述不同类的对象之间的结构关系；

它是一种静态关系， 通常与运行状态无关，一般由常识等因素决定的；它一般用来定义对象之间静态的、天然的结构； 所以，关联关系是一种“强关联”的关系；

比如，乘车人和车票之间就是一种关联关系；学生和学校就是一种关联关系；

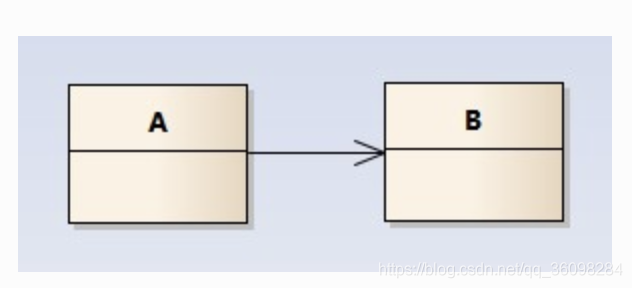

关联关系默认不强调方向，表示对象间相互知道；如果特别强调方向，如下图，表示A知道B，但 B不知道A；



2.2.6 依赖关系(dependency)

依赖关系是用一条带箭头的虚线表示的；如下图表示A依赖于B；他描述一个对象在运行期间会用到另一个对象的关系；

与关联关系不同的是，它是一种临时性的关系，通常在运行期间产生，并且随着运行时的变化； 依赖关系也可能发生变化；

显然，依赖也有方向，双向依赖是一种非常糟糕的结构，我们总是应该保持单向依赖，杜绝双向依赖的产生；

注：在最终代码中，依赖关系体现为类构造方法及类方法的传入参数，箭头的指向为调用关系；依赖关系除了临时知道对方外，还是“使用”对方的方法和属性；



3. 实例

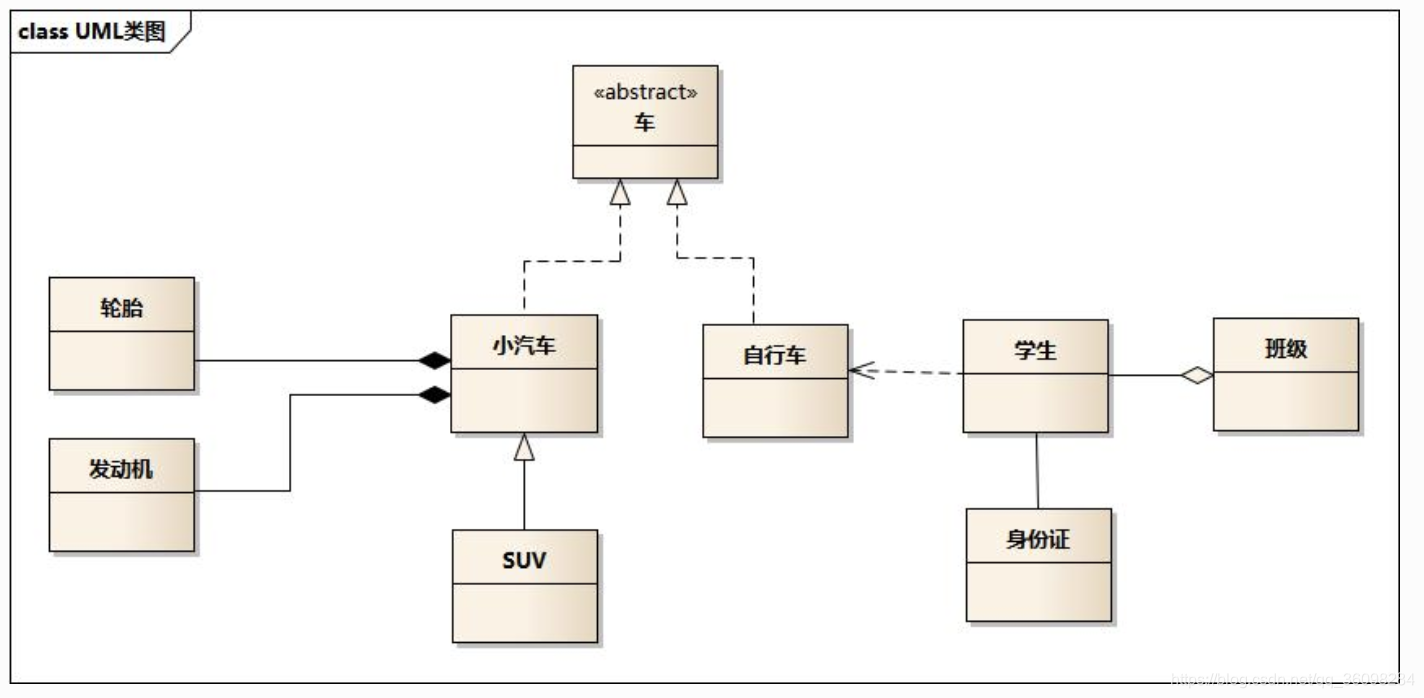

下面来看一个具体的实例：

注意这里没有注明聚合和组合关系中的关系名称和数字，可以自己注明。

• 车的类图结构为<<abstract>>，表示车是一个抽象类；
• 它有两个继承类：小汽车和自行车；它们之间的关系为实现关系，因为车是抽象类，使用带空心箭头的虚线表示；
• 小汽车为与SUV之间也是继承关系，它们之间的关系为泛化关系，因为小汽车是非抽象类，使用带空心箭头的实线表示；
• 小汽车与发动机之间是组合关系，使用带实心箭头的实线表示；
• 学生与班级之间是聚合关系，使用带空心箭头的实线表示；
• 学生与身份证之间为关联关系，使用一根实线表示；
• 学生上学需要用到自行车，与自行车是一种依赖关系，使用带箭头的虚线表示；
