谷歌地图解析及ArcEngine加载谷歌地图方法

前言

上一章介绍了ArcGIS加载天地图的方法。然后谷歌地图确是ArcGIS目前没有支持的，网上也有一些工具可以添加到ArcMap的toolbox中从而实现加载谷歌地图。那么在ArcEngine开发中，该如何实现谷歌地图的加载呢？具体代码下载，各位看官可戳这里
接下来将从实现原理展开介绍

1.简介

谷歌地图采用的是web墨卡托投影，坐标系为WGS84坐标系，为了方便忽略了两极变形较大的地区，把世界地图做成了一个边长等于赤道周长的正方形（赤道半径为6378137米），原点在正方形中心，即经纬度为（0,0）处。Web墨卡托投影的X，Y坐标取值范围为：[-20037508.3427892,20037508.3427892]，对应的经度取值范围为[-180,180]，对应的纬度范围则为[-85.05112877980659，85.05112877980659]
参考自：Google 地图切片URL地址解析_GIS 随笔-优快云博客

2.获取切片地址

打开谷歌地图，地址：http://www.rivermap.cn/google_view.html

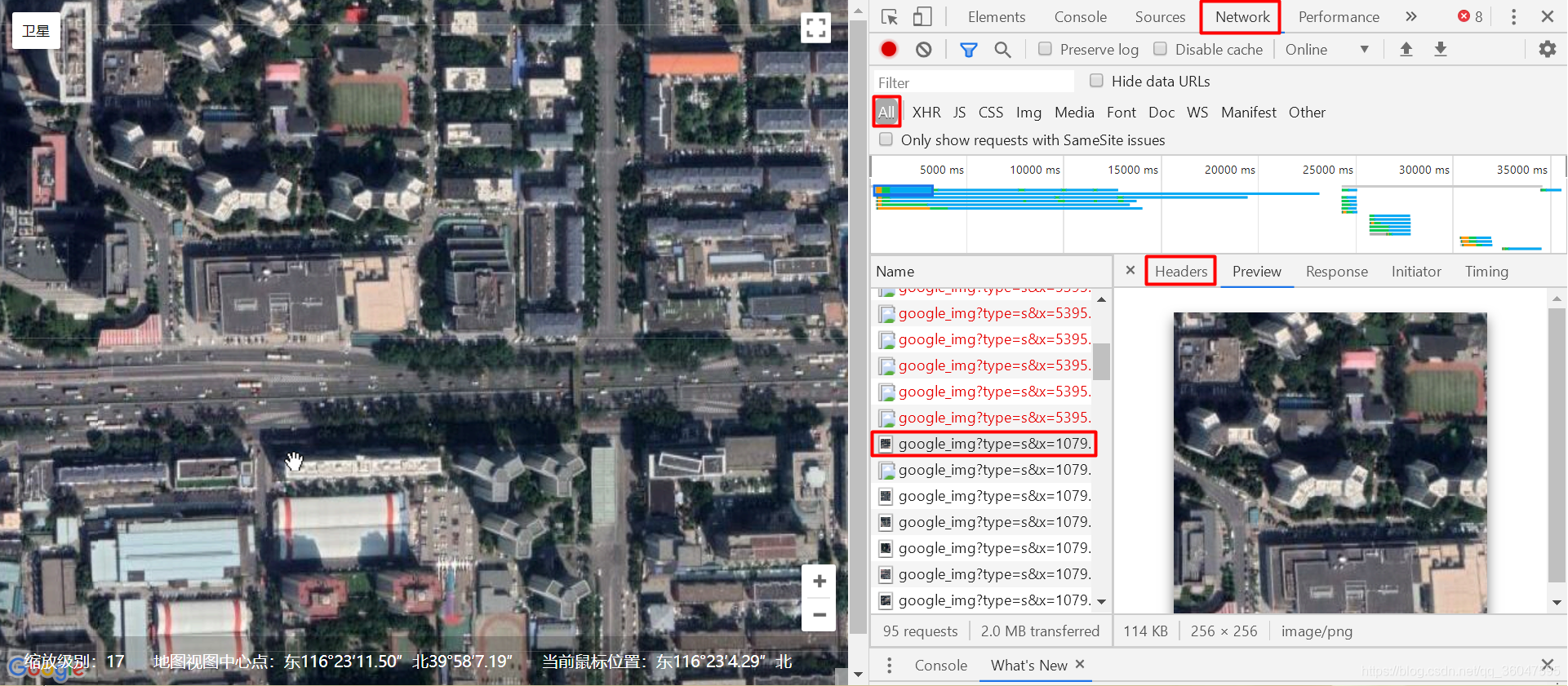

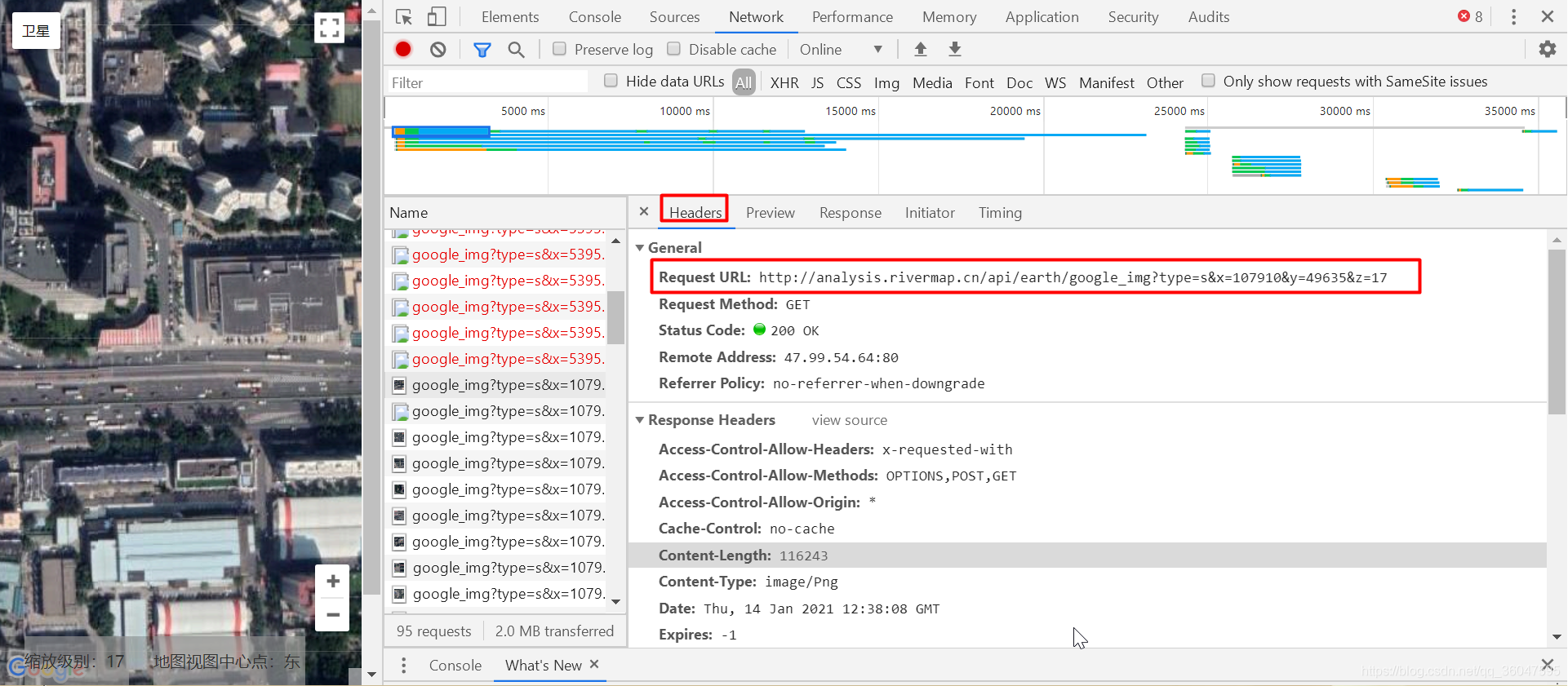

点击F12，通过变化地图，可在后侧NetWork——All中检测到刚刚的操作访问到的网址，选择其中一个网址（也可直接双击打开），在右侧PreView可进行切片预览，点击Header，可获得该网址的具体信息（如下所示），其中Request URL即为我们需要下载的切片的地址。

众所周知，谷歌系列产品在国内向来不太友好，因此谷歌地图的切片地址也是有可能变化的，但是万变不离其中，类型标签与切片计算方法是基本不变的。

m：路线图
t：地形图
p：带标签的地形图
s：卫星图
y：带标签的卫星图
h：标签层（路名、地名等）

2020年12月份左右，谷歌地图的各类地址规则如下

switch (type)
{

    case "地形":
        uri = new Uri($"http://mt3.google.cn/vt/lyrs=t@131,r@227000000&hl=zh-CN&gl=cn&x={x}&y={y}&z={z}&s=Galile");
        break;
    case "高程":
        //谷歌电子地图
        uri = new Uri($"http://mt3.google.cn/vt/lyrs=m@207000000&hl=zh-CN&gl=CN&src=app&x={x}&y={y}&z={z}&s=Galile");
        break;
    case "影像":
    default:
        uri = new Uri($"http://mt3.google.cn/vt/lyrs=y@126&hl=zh-CN&gl=cn&src=app&s=G&x={x}&y={y}&z={z}");
        break;
}

其中，x代表切片的横坐标，y代表切片的纵坐标，z代表缩放级别，mt3代表切片存储的服务器，我尝试过换成mt0,mt1,mt2结果其实都是一致的，只是不同服务器上的相同切片罢了，猜测谷歌地图采用的是一种并发访问机制。

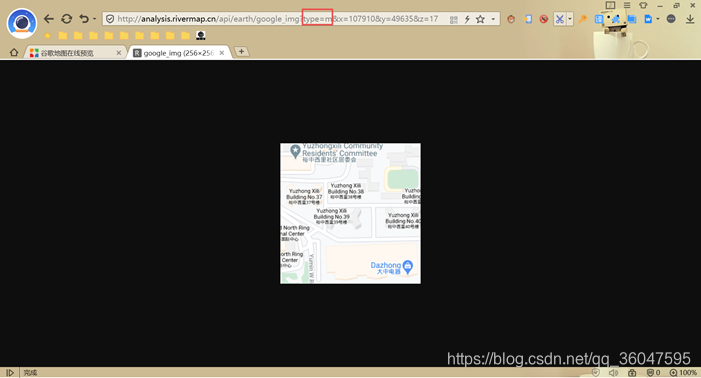

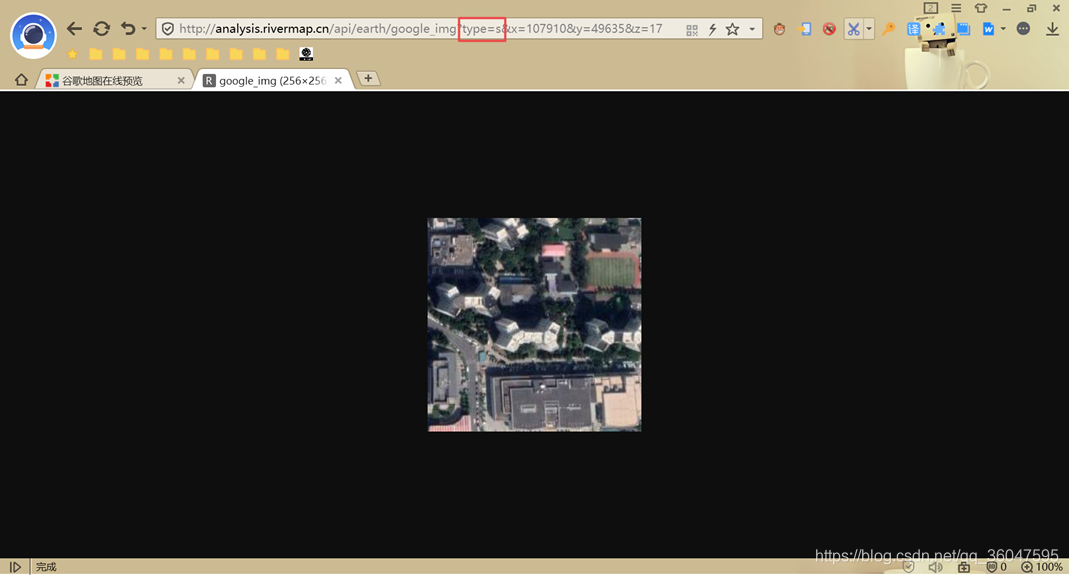

然而，到了2021年，在写这篇博文时发现由于某些原因，谷歌地图貌似被禁了，访问慢不说（当然也不排除我的网速问题），切片请求地址也发生了变化，但是从下面两张图也可以发现，谷歌地图的访问地址是非常相似的，切换type标签基本上就够了，如果切换标签也无法获取切片，那么方法和上述一样，访问该类型的地图，用F12获取切片地址规律

3.经纬度与切片的相互转换

class GoogleTile
<
