同步复位，异步复位，异步复位与同步释放

项目场景：

提示：对于FPGA触发器而言，采用异步复位无需增加额外的资源开销。但是异步复位有个致使的缺点：复位信号的释放。
例如：

---

异步复位：

它是指无论时钟沿是否到来，只要复位信号有效，就对系统进行复位。用Verilog描述如下

module rst(
	input clk,
	input rst_n,
	input data_in,
	output reg out
	 );


always @ (posedge clk or negedge rst_n)
         if(!rst_n) out <= 1'b0;
         else out <= data_in;


endmodule

异步复位带来的问题：

如下图所示二级触发器，在正常情况下，一旦复位信号有效，b、c都会清零，但是复位信号的释放时间是不确定的：
如果复位的释放发生在系统时钟的{setup_time,hold_time}之外，那么复位的释放就一切正常；但如果发生在之内，那么时钟信号检测到rst_n就是亚稳态信号，也就不确定是0还是1，此时两个触发器如果对rst_n的值判断不一致（比如b认为是0而继续保持复位而c认为是1释放复位），则系统必然会出问题。两个触发器尚且可能会出现问题，对于较大的系统设计中的千千万万个触发器，其后果会不堪设想。

---

同步复位：

顾名思义，同步复位就是指复位信号只有在时钟上升沿到来时，才能有效。否则，无法完成对系统的复位工作。。

module rst(
	input clk,
	input rst_n,
	input data_in,
	output reg out
	 );


always @ (posedge clk )
         if(!rst_n) out <= 1'b0;
         else out <= data_in;


endmodule

---

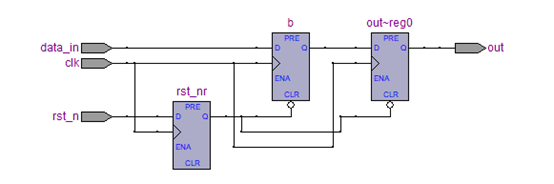

异步复位，同步释放：

提示：一般来说，同步系统，都使用异步复位。这是因为同步复位的电路实现，比异步复位的电路实现，要浪费更多电路资源。
未在本模块时钟域做过“异步复位，同步释放”处理的复位信号，提供给本模块做异步复位使用时，都需要做“异步复位，同步释放”处理。常见于系统内两部件不在同一时钟域的情况下。

always @ (posedge clk, negedge rst_async_n)
if (!rst_async_n) begin
rst_s1 <= 1'b0;
rst_s2 <= 1'b0;
end
else begin
rst_s1 <= 1'b1;
rst_s2 <= rst_s1;
end

assign rst_sync_n = rst_s2;
endmodule

![在这里插入图片描述](https://img-blog.csdnimg.cn/20200919213254387.png#pic_center

总结特点：

各自的优缺点：

1、总的来说，同步复位的优点大概有3条：
   a、有利于仿真器的仿真。
   b、可以使所设计的系统成为100%的同步时序电路，这便大大有利于时序分析，而且综合出来的fmax一般较高。
   c、因为他只有在时钟有效电平到来时才有效，所以可以滤除高于时钟频率的毛刺。
   他的缺点也有不少，主要有以下几条：
   a、复位信号的有效时长必须大于时钟周期，才能真正被系统识别并完成复位任务。同时还要考虑，诸如：clk skew,组合逻辑路径延时,复位延时等因素。
   b、由于大多数的逻辑器件的目标库内的DFF都只有异步复位端口，所以，倘若采用同步复位的话，综合器就会在寄存器的数据输入端口插入组合逻辑，这样就会耗费较多的逻辑资源。

2、对于异步复位来说，他的优点也有三条，都是相对应的：
   a、大多数目标器件库的dff都有异步复位端口，因此采用异步复位可以节省资源。
   b、设计相对简单。
   c、异步复位信号识别方便，而且可以很方便的使用FPGA的全局复位端口GSR。
   缺点：
   a、在复位信号释放(release)的时候容易出现问题。具体就是说：倘若复位释放时恰恰在时钟有效沿附近，就很容易使寄存器输出出现亚稳态，从而导致亚稳态。
   b、复位信号容易受到毛刺的影响。
