Notes on Convolutional Neural Networks (from deeplearning.ai) WEEK 3

Week3: Object Detection

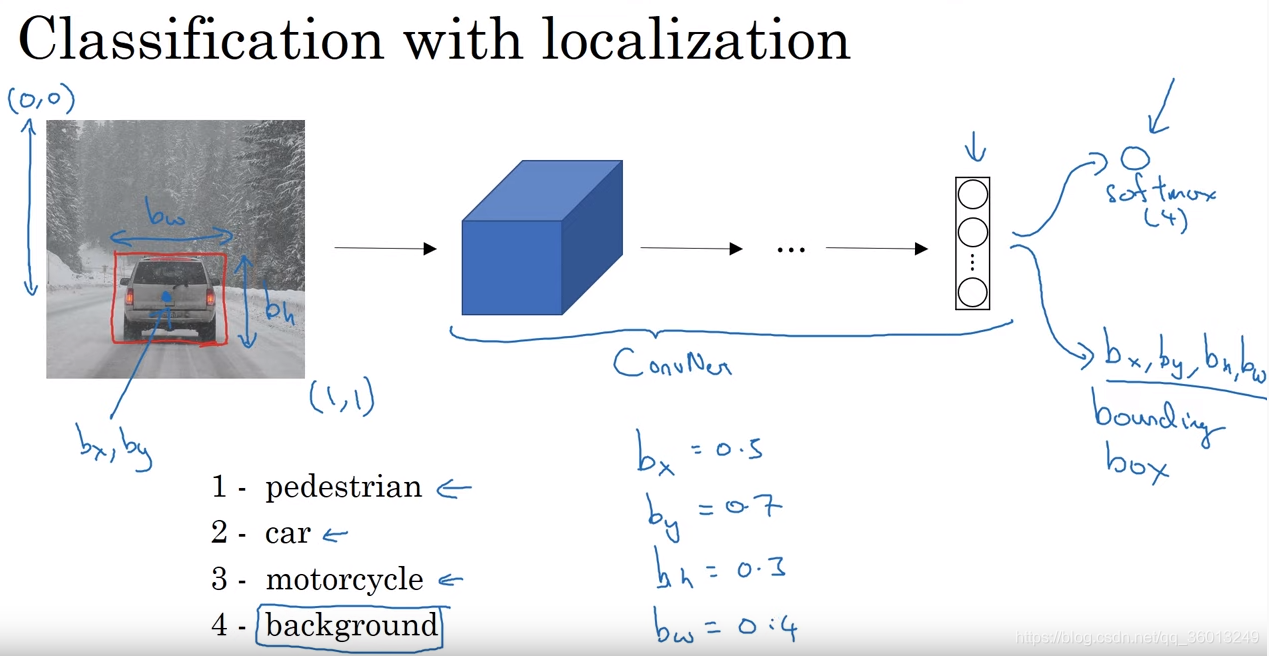

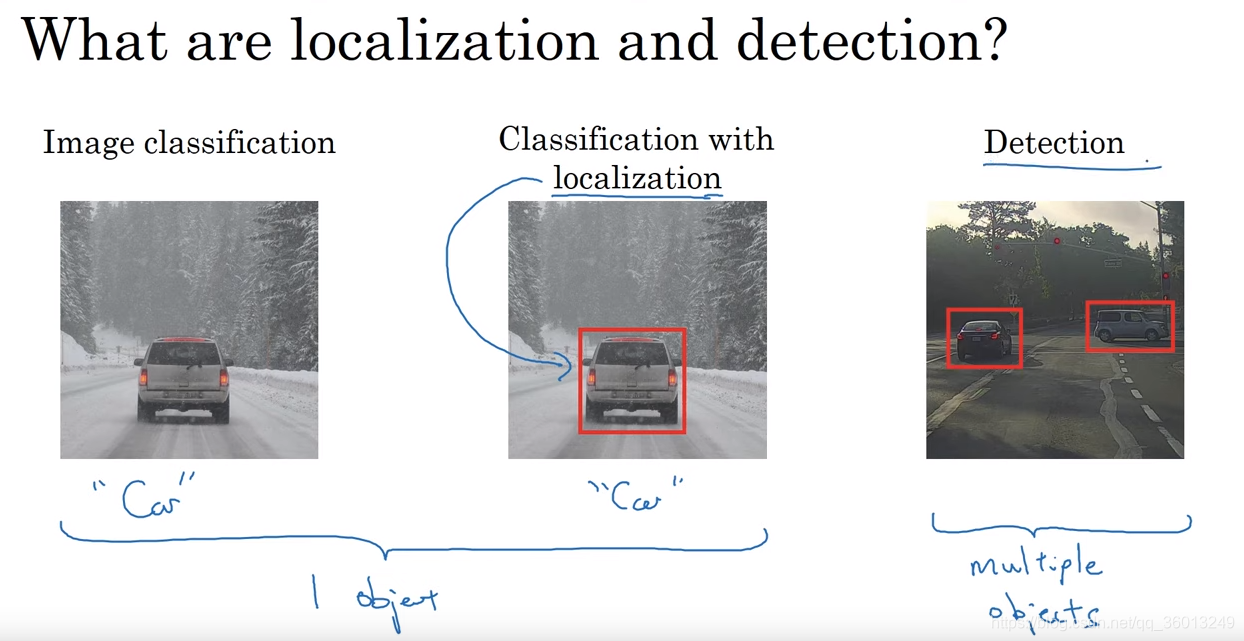

1. Object Localization

• 与softmax分类层并联建立一个层，输出表示目标Boundingbox的四个参数，中心点的位置及高度宽度。

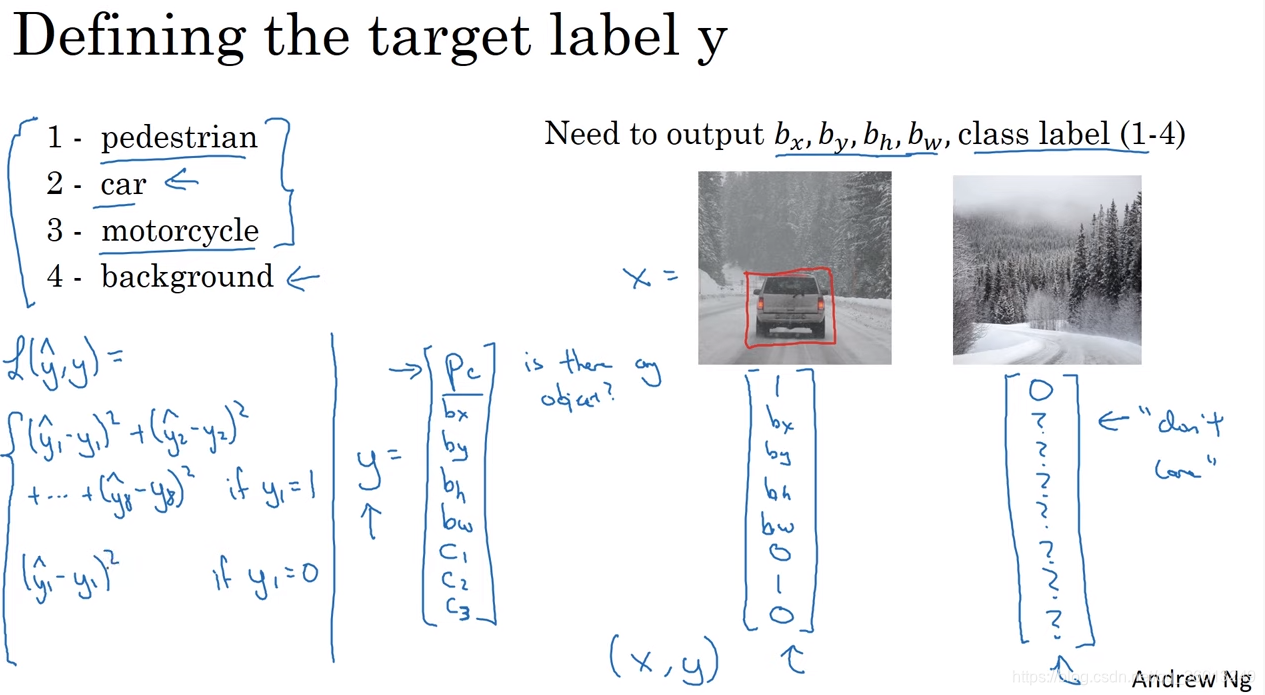

• 训练集标签定义如下：
  $$\hat{y}=\left[\begin{array}{c}{p}_c\\ b_x\\ b_y\\ b_h\\ b_w\\ c_1\\ c_2\\ c_3\end{array}\right]$$
• 其中$p_c$表示图片中有无目标，1表示有，0表示没有
• 此时损失函数变成：
  $$L(\hat{y},y)=\{\begin{array}{l}({\hat{y}}_1-y_1{)}^2+({\hat{y}}_2-y_2{)}^2+...+({\hat{y}}_8-y_8{)}^2,if{y}_1=1\\ ({\hat{y}}_1-y_1{)}^2,if{y}_1=0\end{array}$$

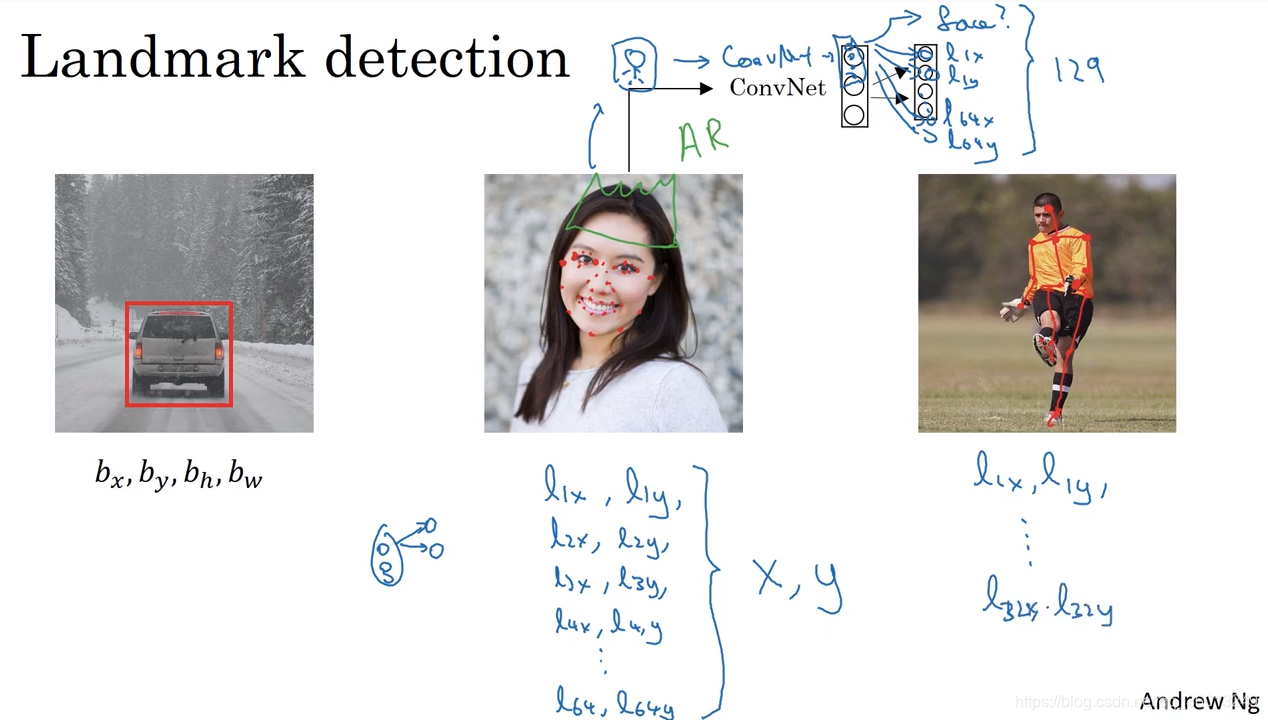

2. Landmark Detection

3. Object Detection

3.1 Siding Windows Detection

• Sliding Windows 将每一次框得的图像输入卷积网络进行分类，会造成非常大的计算量

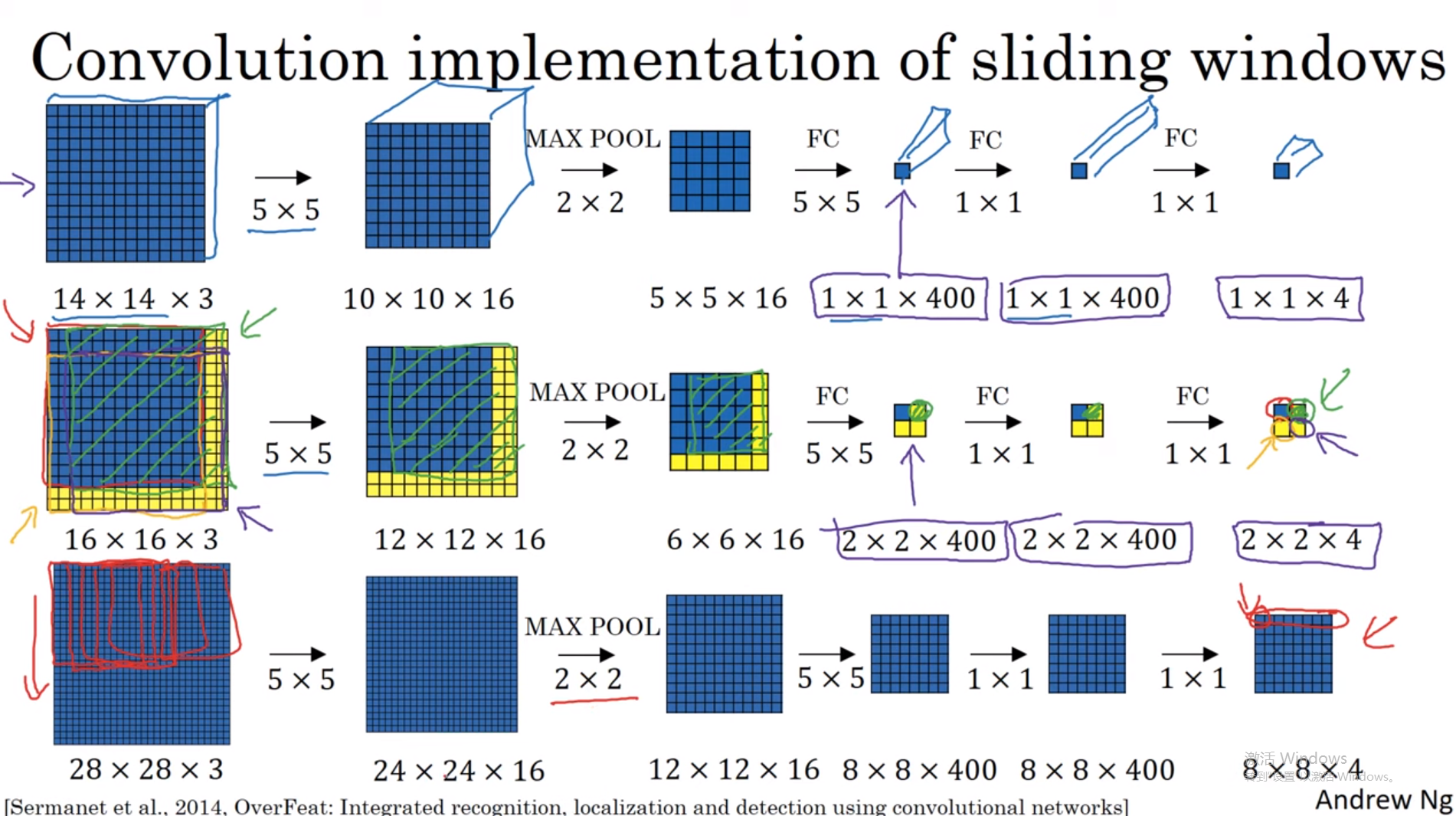

3.2 Convolutional implementation of sliding window

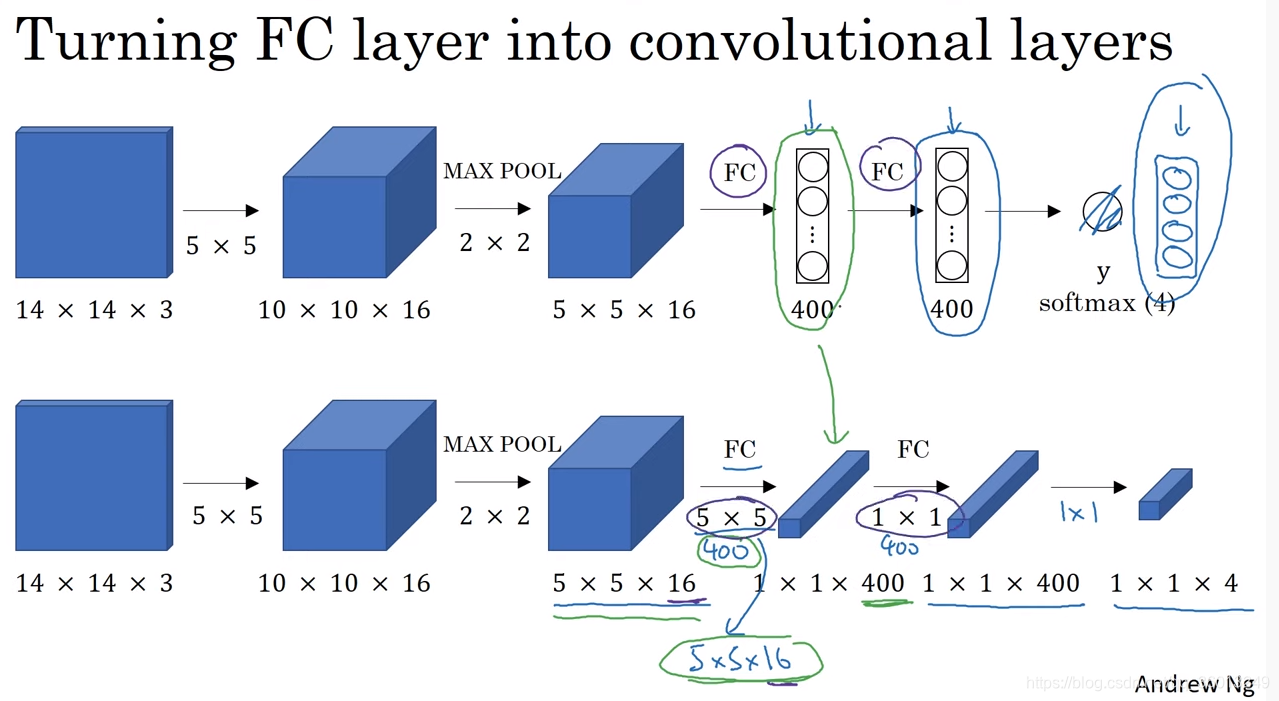

• 将$5\times 5\times 16$的卷积层展平为大小为 $400$ 的全连接层，然后进行一次全连接层的正向传播，其效果等价于直接使用 $400$ 个大小为$5\times 5\times 16$ 的核，进行一次卷积运算。两者学习的参数是一样的，都是$400\times 400$。


为什么要将全连接层转换为卷积层？

• 因为卷积变换具有平移等变性，而全连接层没有；
• 平移等变性：即先对图像进行平移，再进行卷积和先进行卷积再平移得到的结果是一样的；

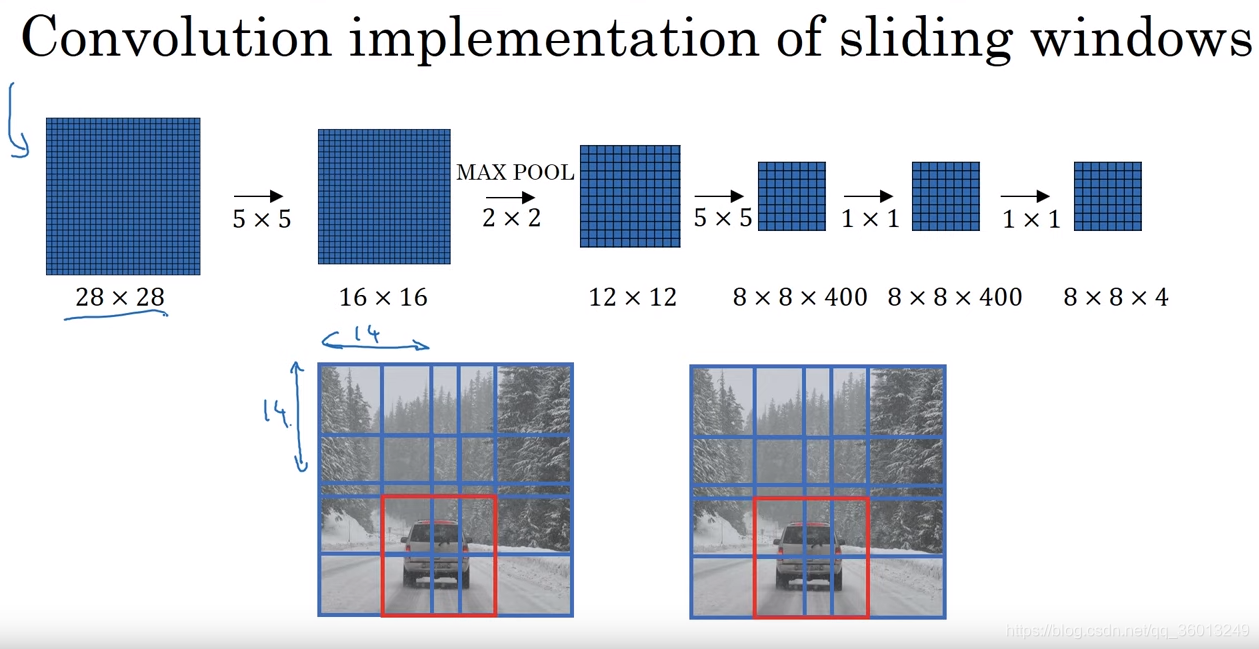

• 因此可以设想：将Sliding Window先平移，然后分别输入卷积网络得到的结果，与先将整个图像输入卷积网络，再进行sliding的结果是一样的。
• 如下图：

[Sermanet at al., 2014, OverFeat: Integrated recognition, localization and detection using convolutional networks]

• 因此，相比于将每一次框出的图像输入卷积网络进行计算，这种方法，可以同时计算出所有的框的结果，只需要在结果中寻找识别成功的boundingbox就可以了。

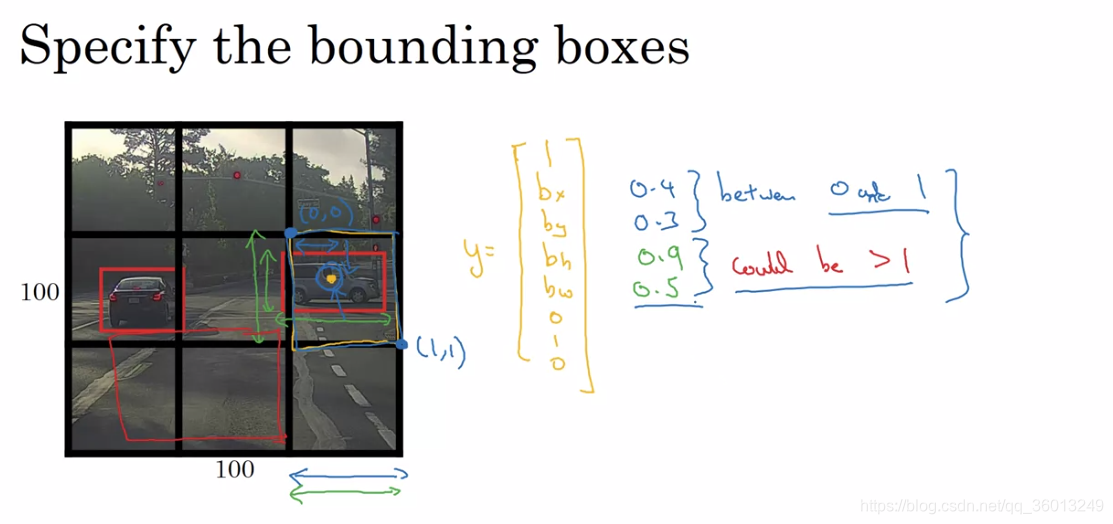

3.2 Bounding box predictions

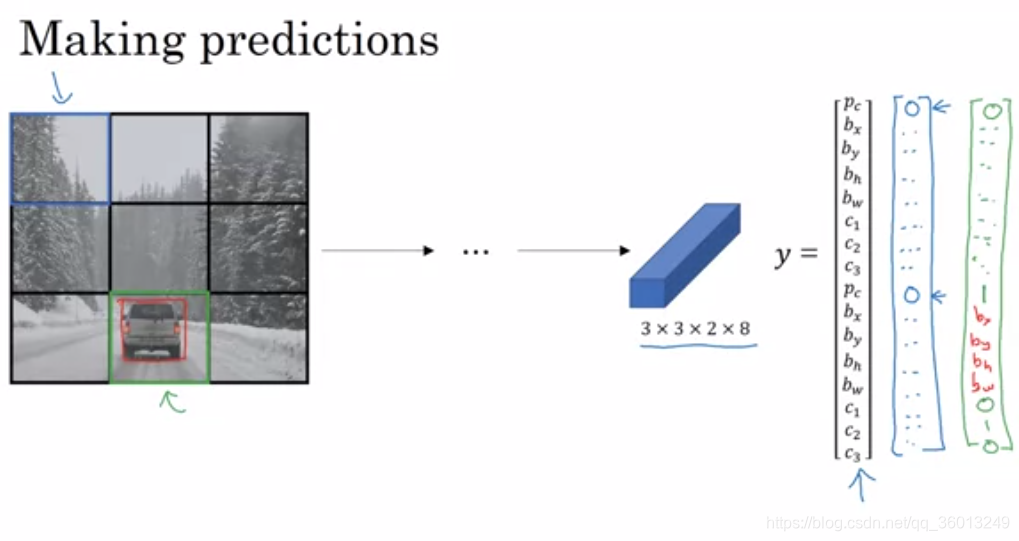

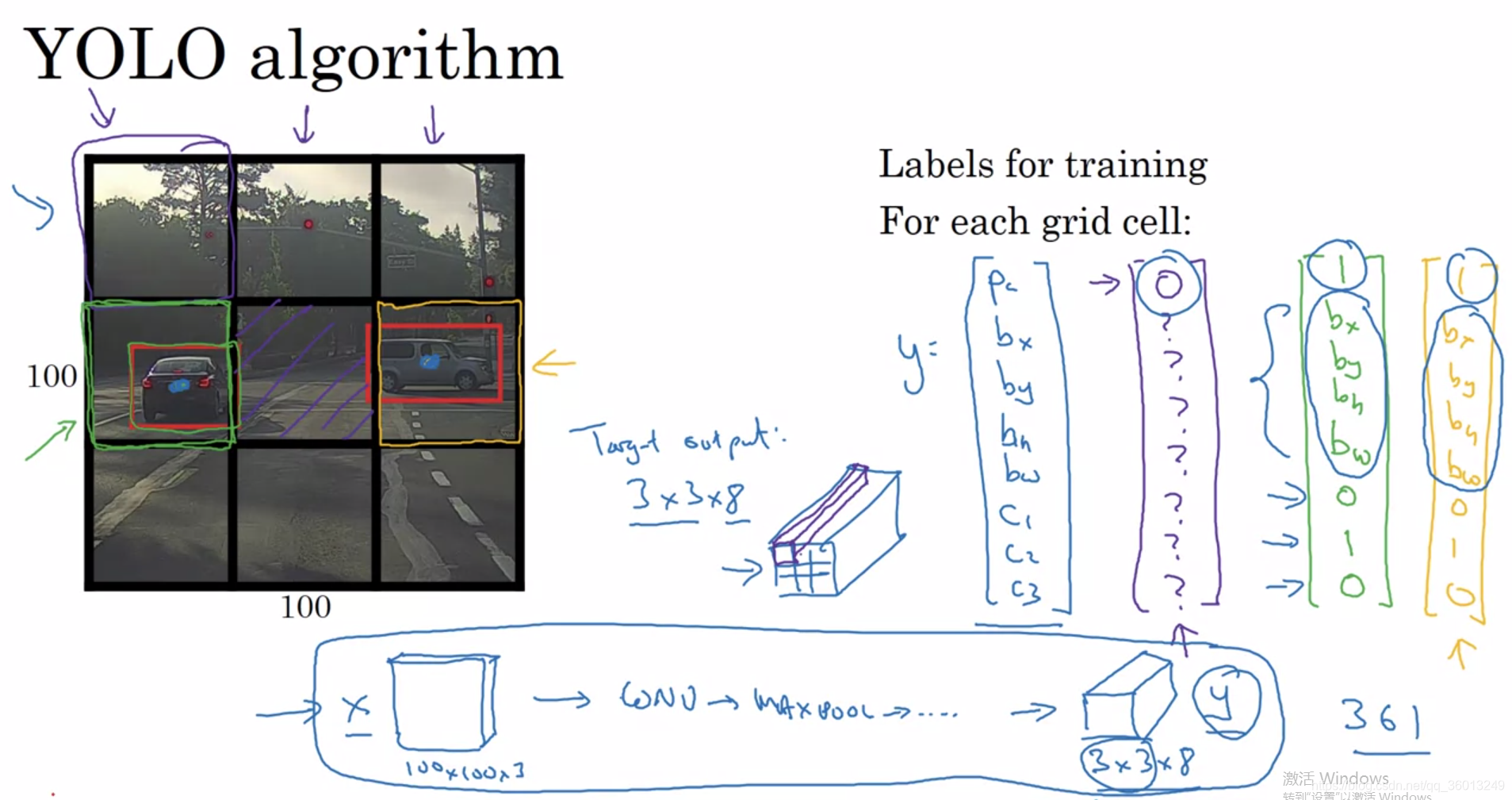

• 如何提高Bounding box的精确度？ - YOLO algorithm

[Redmon et al., 2015, You Only Look Once: Unified real-time object detection]

• $b_x,b_y\in [0,1]$
• $b_h,b_w\in [0,+\infty ]$

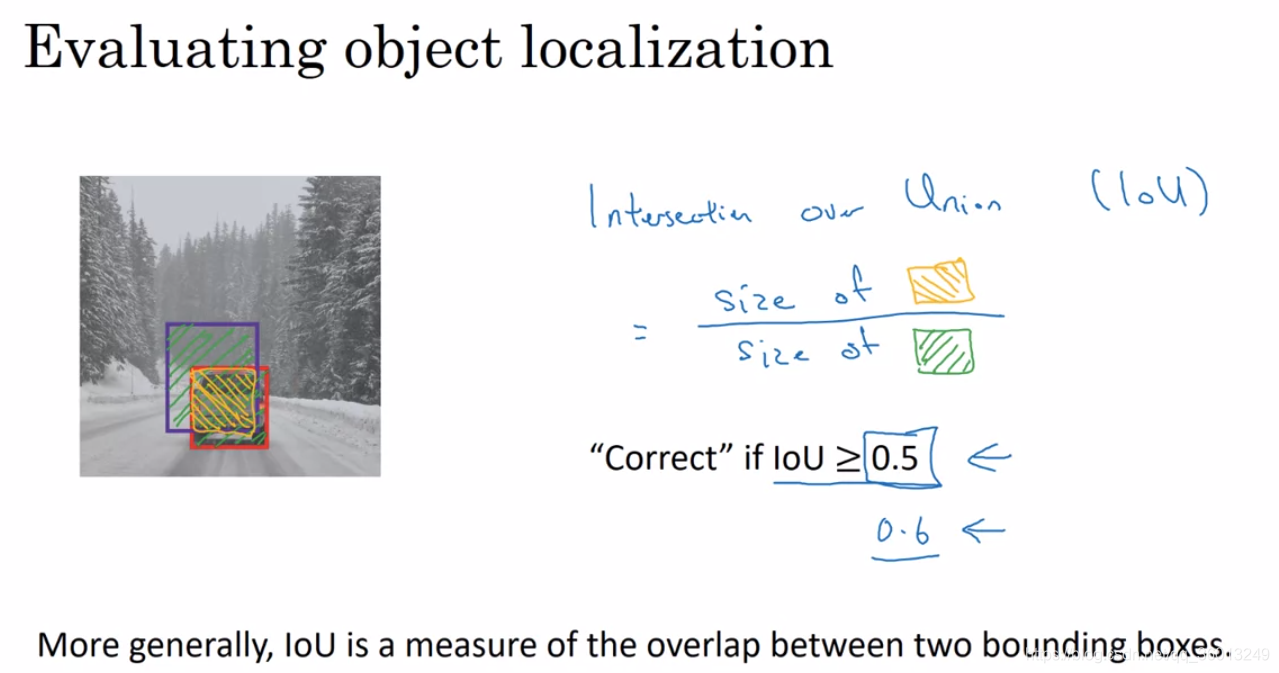

3.3 Intersection over union(IoU)-检验重叠程度的标准

• It is a function to evaluate your object localization algorithm is accurate or not.

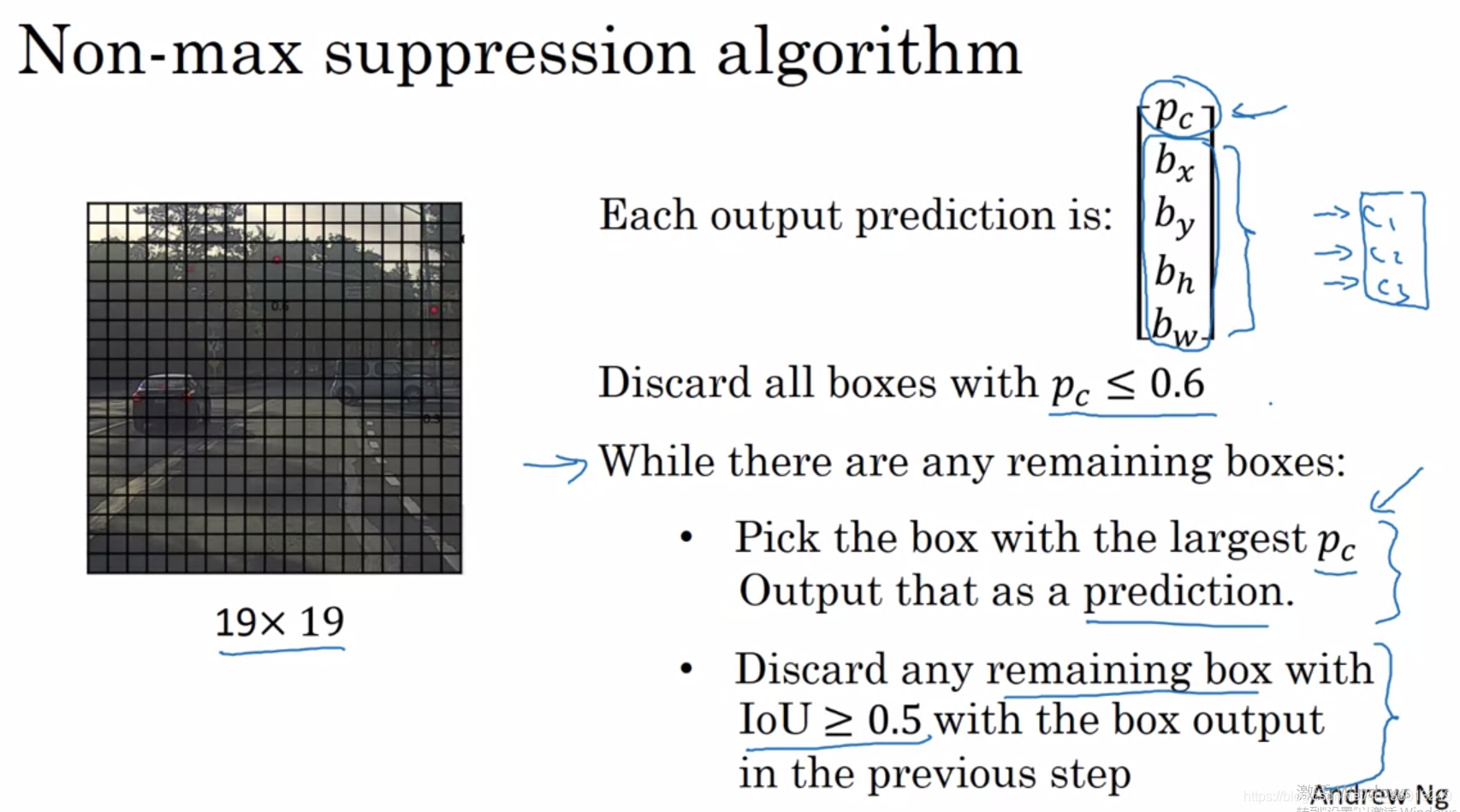

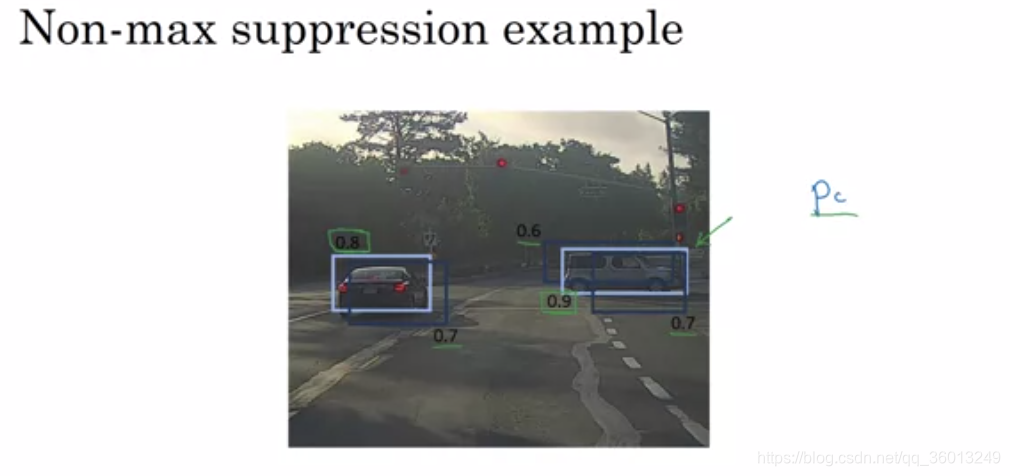

3.4 Non-max Suppression 获取唯一解的方法

• Highlight the bounding box with maximum $p_c$;
• Suppress/Darken the bounding box with non-maximum $p_c$;

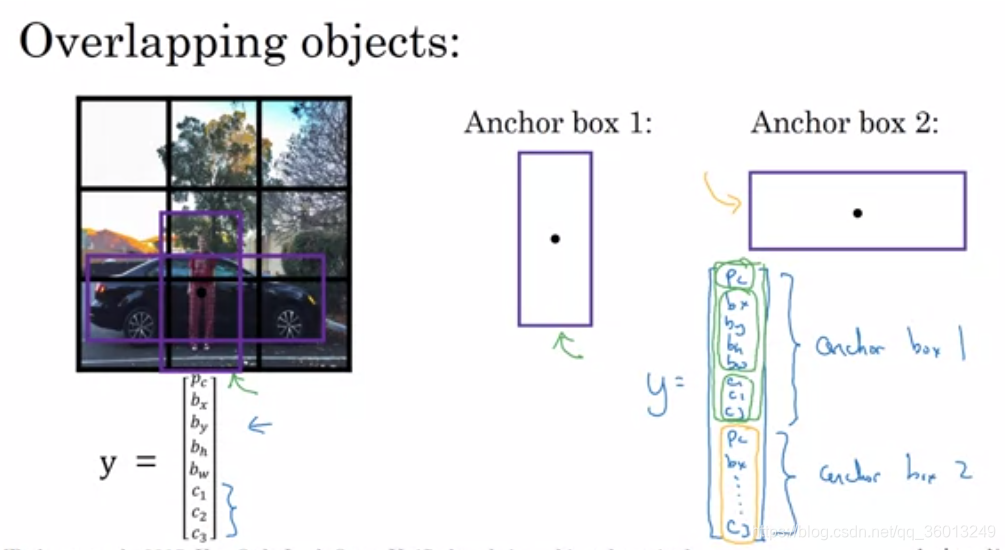

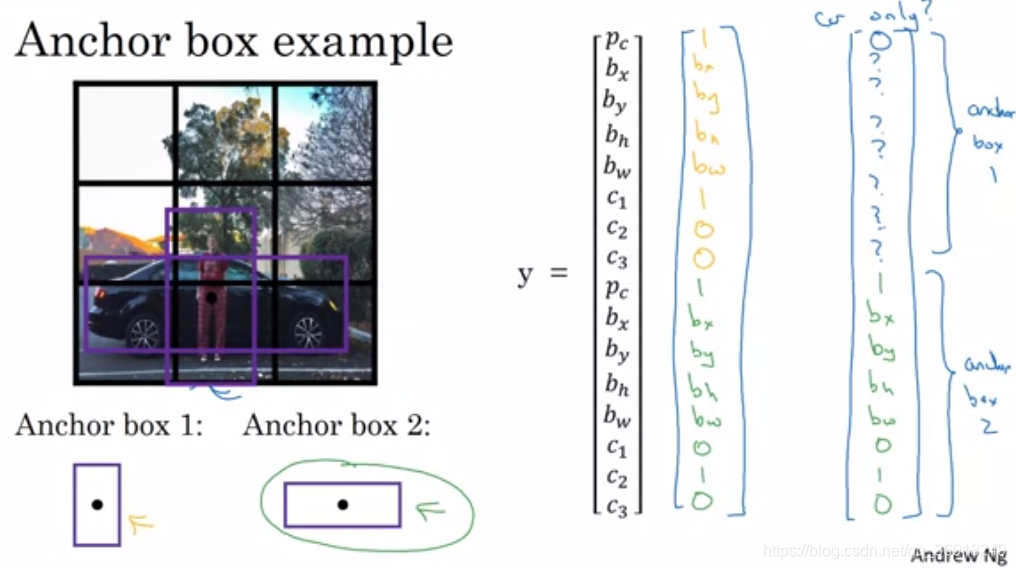

3.5 Anchor Boxes - 解决目标重叠的问题

4. YOLO Algorithm - 总结

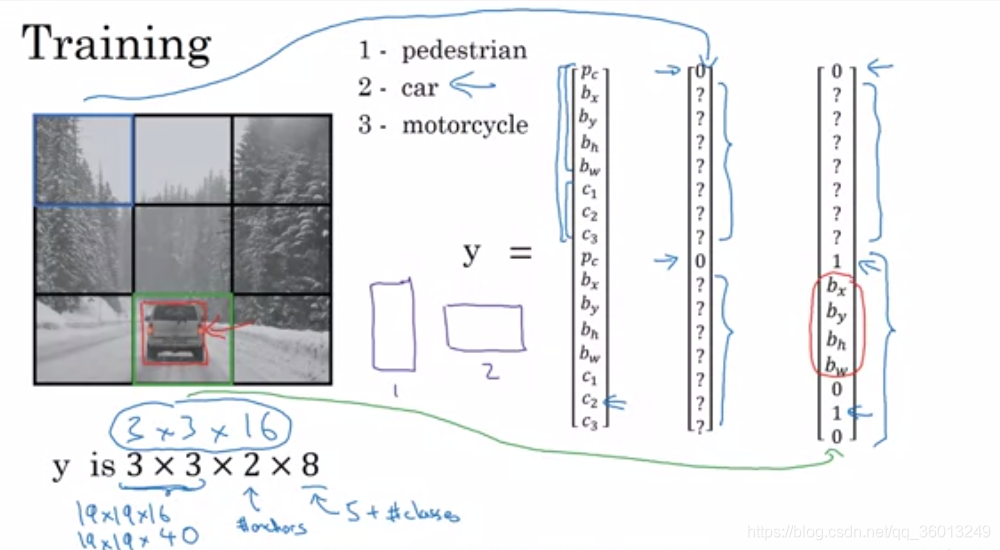

• 训练：

• 预测：

• Non-max supression

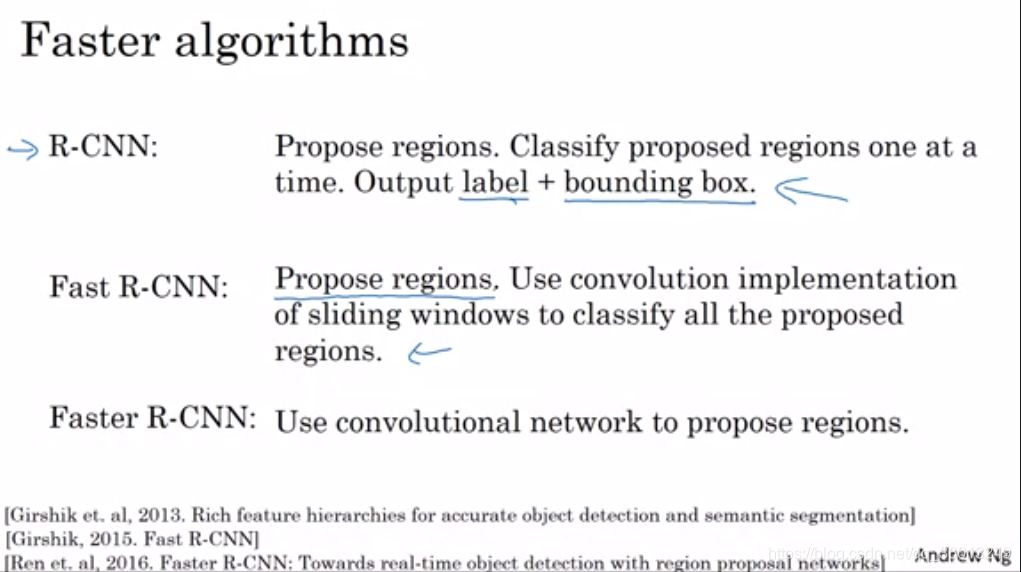

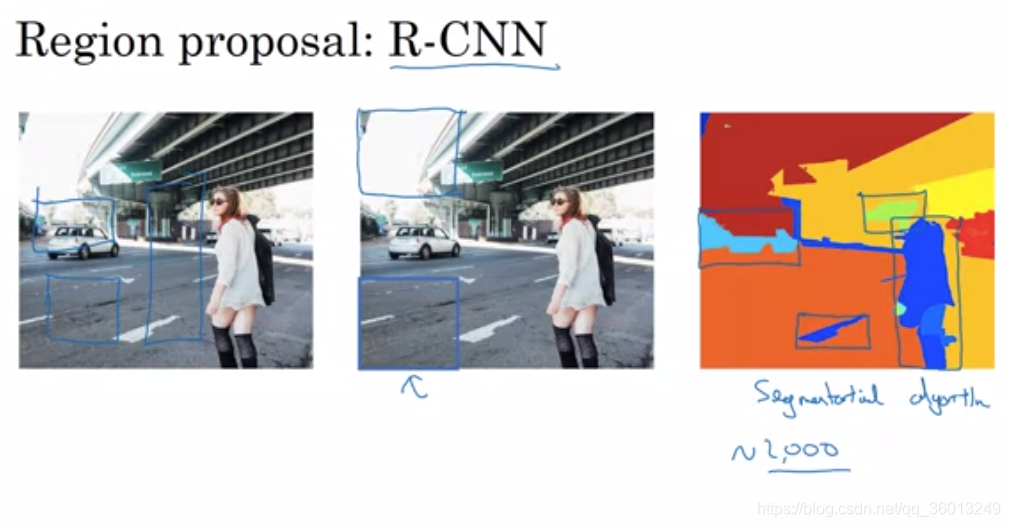

5. Region Proposals - R-CNN - Fast R-CNN - Faster R-CNN

[Girshik et.al, 2013, Rich feature hierarchies for accurate object detection and semantic segmentation]

[Girshik, 2015. Fast R-CNN]
[Ren et.al, 2016. Faster R-CNN: Towards real-time object detection with region proposal networks]
