STM32L0系列单片机低功耗(STOP)使用+RTC唤醒+LPUART(DMA方式)唤醒+LPTIM唤醒

STM32L0低功耗应用

STM32L0支持7种低功耗模式，本文重点讨论停止(STOP)模式。

首先介绍几点影响功耗的因素。
1.IO口的状态，不用的IO口设置成模拟输入。
2.时钟，时钟越低功耗越低。
3.外设，禁用不使用的外设。
4.PLL是一个耗电大户，如果做低功耗还是把PLL禁用，直接HSE/HSI/MSI到SYSCLK。
5.内核电压，根据不同的运行速度和VDD电压调节动态调压器，达到速度与功耗的平衡。

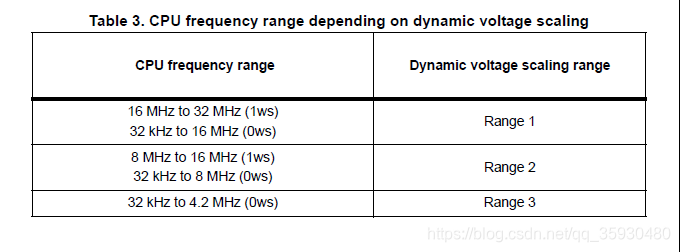

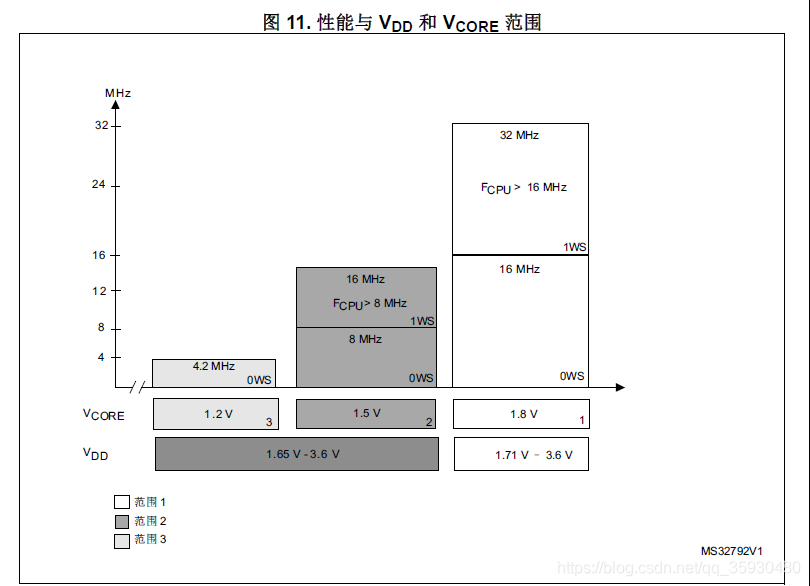

官方描述如下：


使用下面这个函数调节内核电压

#define PWR_REGULATOR_VOLTAGE_SCALE1   PWR_CR_VOS_0
#define PWR_REGULATOR_VOLTAGE_SCALE2   PWR_CR_VOS_1
#define PWR_REGULATOR_VOLTAGE_SCALE3   PWR_CR_VOS
  *            @arg PWR_REGULATOR_VOLTAGE_SCALE1: Regulator voltage output Scale 1 mode,
  *                                                System frequency up to 32 MHz.
  *            @arg PWR_REGULATOR_VOLTAGE_SCALE2: Regulator voltage output Scale 2 mode,
  *                                                System frequency up to 16 MHz.
  *            @arg PWR_REGULATOR_VOLTAGE_SCALE3: Regulator voltage output Scale 3 mode,
  *                                                System frequency up to 4.2 MHz

 __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);

1.睡眠模式

睡眠模式下只有CPU停止工作，所有外设继续工作，任何中断或者事件都能唤醒CPU，此时约16MHz/1mA。

2.低功耗运行模式

低功耗运行模式使用 内部MSI RC振荡器为低速模式（最大工作频率131kHz），内部调压器在低功率模式下，时钟频率和可用外设都有限制。仅当 电压调节器 处于范围 2 时，才能进入低功耗运行模式。

3.低功耗睡眠模式

进入睡眠模式时，调整内部调压器为低功率模式，时钟频率和可用外设都有限制；一个典型的例子是计时器以32kHz的速度运行。当事件或中断触发唤醒时，系统将恢复到运行模式，并打开调节器

4.带RTC的停止模式

停止模式在保持RAM和寄存器内容以及实时时钟的同时，实现了最低的功耗。Vcore域中的所有时钟都被停止禁用PLL、MSI RC、HSE和HSI。LSE或LSI仍在运行。调压器处于低功率模式。一些具有唤醒功能的外围设备可以使HSI在停止模式下检测它们的 触发唤醒的动作。
设备可以被外部中断在3.5us内唤醒，处理器会进入唤醒中断后恢复现场。也可以被PVD中断，比较事件（如果此外设使能），RTC alarm/tamper/timestamp/wakeupevents, USB/USART/I2C/LPUART/LPTIMER 唤醒事件唤醒。 唤醒后需要重新配置时钟。

5.不带RTC的停止模式

停止模式在保持RAM和寄存器内容以及实时时钟的同时，实现了最低的功耗。Vcore域中的所有时钟都被
