Deep Learning Based Registration文章阅读(十)

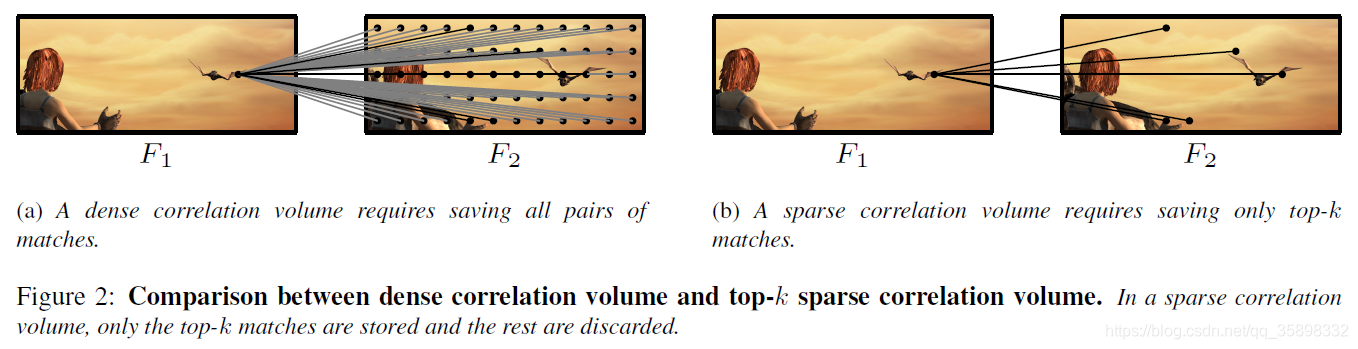

本次文章是CVPR2021年《Learning Optical Flow from a Few Matches》。基于深度学习的光流法的研究一直是CV领域坚持不懈的追求。目前取得sota的RAFT（Recurrent all-pairs field transforms for optical flow）需要计算dense correlation volume，这会带来很大的memory和computation的负担，并且对于first image中的一个像素对应的second image中的dense correlation volume只有一小部分的correlation value很大，所以论文作者认为dense correlation volume是冗余的，并假设只需要top-k个，也就是correlation value最大的k个点的sparse correlation volume就足够，论文结果也是印证了这个假设。
在这里插入图片描述

Motivation

目前基于深度学习的光流估计方法中，correlation (cost) volume是最为流行的表示dense displacement的方法。但是dense correlation volume的计算需要较大的memory和computation，这不利于有效的训练和模型的部署。目前解决该问题的方法是采用类似与PWCNet中coarse-to-fine的策略，在size较小的high-level feature上去计算correlation volume，然后通过上采样加fine-tune最终估计出原图大小的flow field。但是coarse-to-fine的策略会带来一个问题，就是著名的“small objects moving fast problem”，自然的感觉是：如果一个物体很小，那么在high-level feature map中可能一个像素都占不到，那么上采样加卷积fine-tune的时候可能无法“无中生有”的估计出这个object的flow，但是这个object又运动很快，如果没估计出来对于最后的flow field的准确性影响优惠很大，在EPE等指标上可能就非常明显。所以基于这两个考虑，这篇文章在RAFT上做出改进，提出sparse correlation volume一方面可以减轻计算负担，同时因为sparse的特性，相比于RAFT可以用更高分辨率的feature map来计算correlation volume，所以能够取得和RAFT差不多的效果（一定程度上得益于“small objects moving fast problem”的缓解）。但是该方法的局限性也是存在的，就是在局部特征不明显的区域估计的效果不好，这是因为在局部特征不明显的点，它的top-k matches找的不好，但是找特征点的时候一般不是找全图，但是这里必须是对first image的全图进行操作，所以感觉这个问题无法避免。

Framework

先验知识：correlation volume

如下试，计算first image的每个像素与其在second image的对应点（这里对应点的概念，如果是像PWCNet那样还有warping操作，那就是坐标一样的点；如果像本文中没有warping操作，只是靠forward search来估计displacement，那对应点的坐标笔者的理解是first image该像素加上该像素displacement后的坐标）为中心的窗口为d的范围内所有点计算correlation value，是一个4D的tensor
在这里插入图片描述

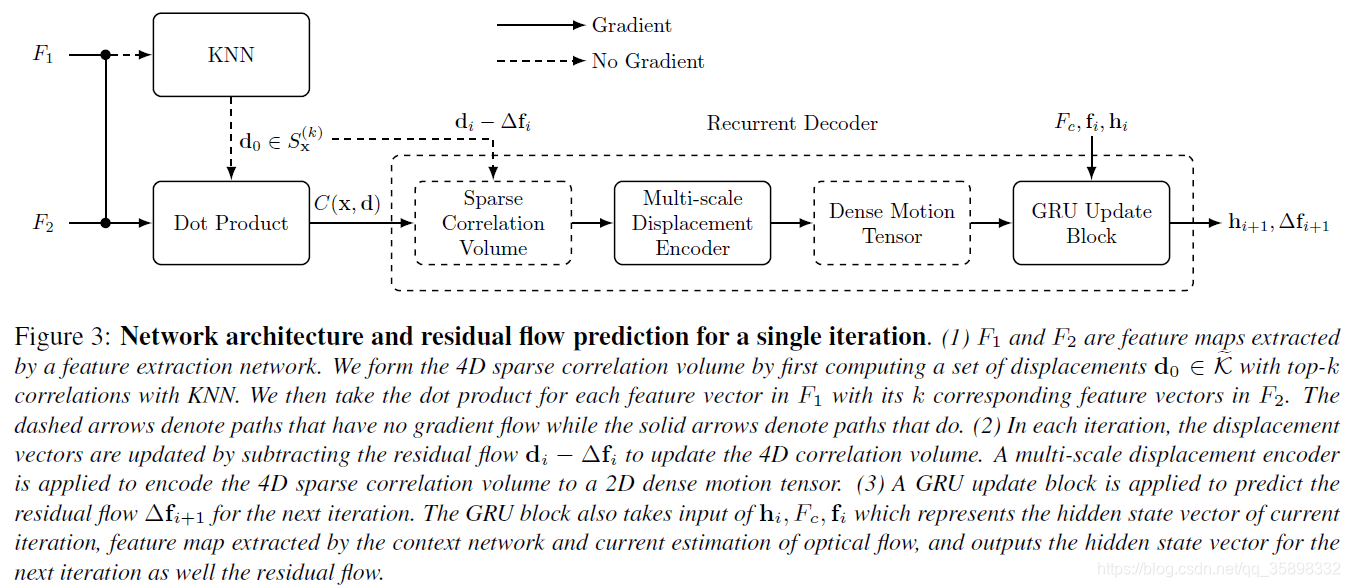

Framework

在这里插入图片描述
这里的F1，F2是经过CNN backbone提取后的feature map，本文用的是6个resnet unit的CNN。sparse correlation volume是用KNN将first image的每个像素的前k个matches计算出来，只保留这k个matches，本文中k=8

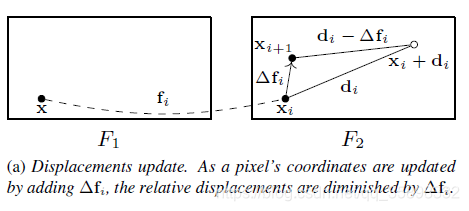

下图是怎么更新sparse correlation volume中的不可学习的中间结果，其他都好理解，只有这个 $di+1=di−Δfid_{i + 1}=d_i - \Delta f_i$ 稍微难理解：F1中x对应F2中的点是 $x_i$ ，经过上次迭代后可以得到的flow residual $Δfi\Delta f_i$ ，那很好理解 $fi+1=fi+Δfif_{i+1}=f_i + \Delta f_i$ ，所以第i+1次迭代的F1中x对应F2中的点是 $x_{i+1}$ ，那原本 $x$ 对应F2中的top-k个mathces的坐标是不会变的，因为整个framework中没有warping操作，所以 $x_i + d_i$ 的位置是不会变的，他相对于 $x_i$ 的距离是 $d_i$ ，在第i+1次迭代中，因为现在的点是 $x_{i+1}$ ，而 $x_i + d_i$ 的位置是不会变的，所以现在的相对距离 $di+1=xi+di−xi+1=xi+di−(xi+Δfi)=di−Δfid_{i+1} = x_i + d_i - x_{i+1} = x_i + d_i - (x_i + \Delta f_i)=d_i - \Delta f_i$
在这里插入图片描述

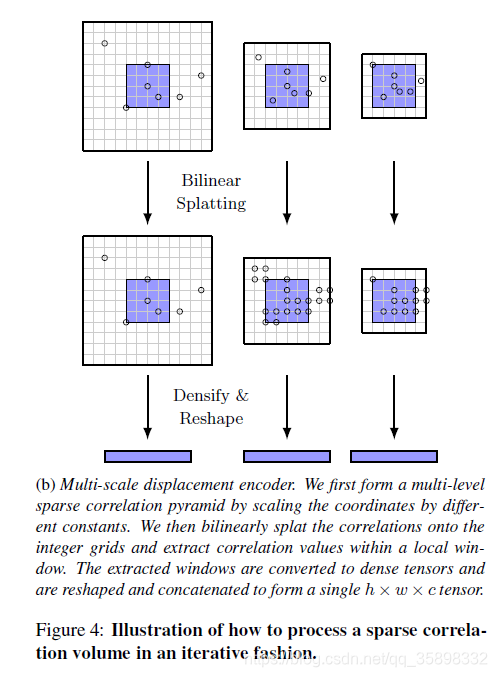

下图解释的是Multi-scale Displacement Encoder，总的思想是把现在的不规则的sparse correlation volume的tensor转为RAFT中的规则的tensor，这里采用的是bilinear splatting策略将coarse-level的不在grid上的matches的correlation value转到grid上，简单理解bilinear splatting就是双线性插值的逆过程。然后使用一个固定大小半径r的window来构建 $N*5*(2r+1)^2$ 的规则tensor，这里的N是h*w就是图像的面积，5是有5个level，相比于RAFT的 $N^2$ 大小的tensor，计算量和memory都减少了。
在这里插入图片描述

GRU是一个类似于LSTM的单元，用来估计flow residual

Loss

在这里插入图片描述
从sparse correlation volume - GRU block updata这个流程迭代N次，本次是8次，loss是每一次迭代后的flow和GT的L1范数的一个加权平均，权值和时间有关，越往后的迭代权值越大

Dataset

Training set: FlyingChairs/Things/Sintel（clean显示颜色、纹理和场景照明的变化，但没有图像退化/Final模拟景深模糊、运动模糊、阳光眩光的变化）/KITTI-2015
Test set: Sintel/KITTI-2015

Evalution

EPE（end-point-error）for Sintel
F1-all for KITTI-2015

Results

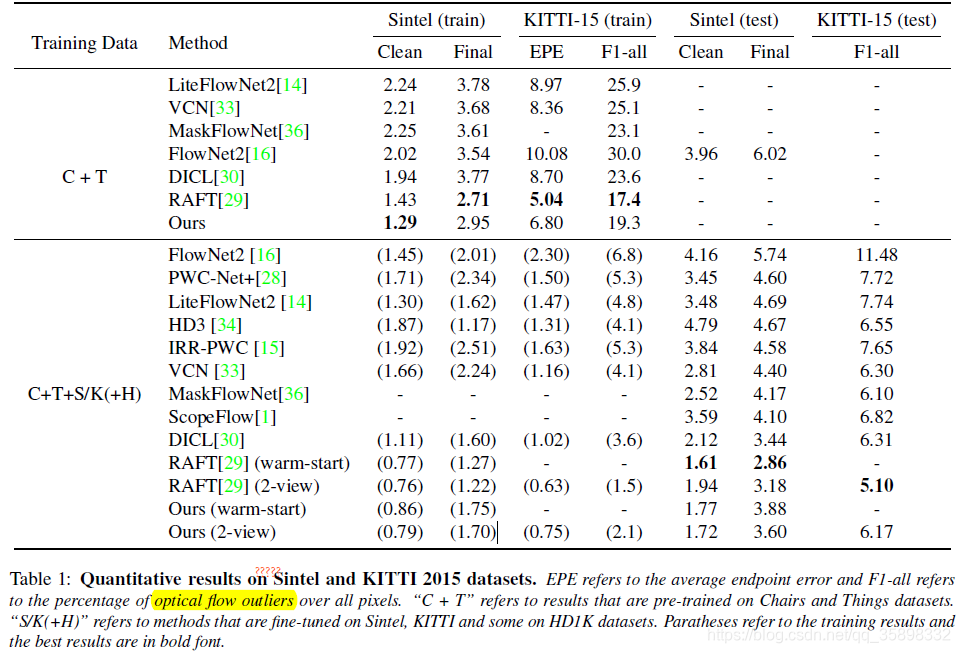

下图是文章方法和目前各个做光流方法的比较，最主要比较的还是RAFT方法，可以看到相比于RAFT基本都有掉点
在这里插入图片描述

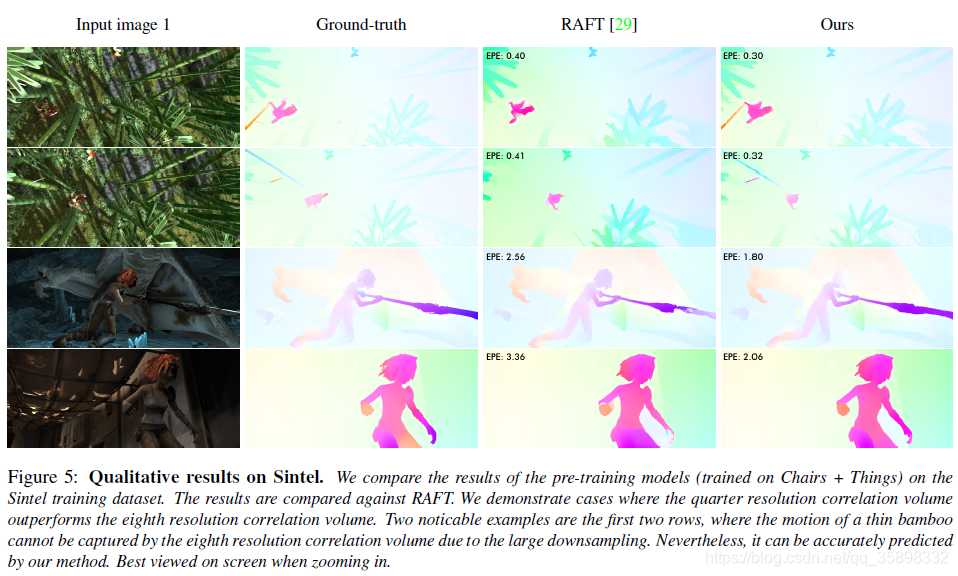

下图是唯一一个涨点的Sintel Clean (train)数据集的一些可视化结果，涨点的原因解释为因为sparse correlation volume占用内存更小，可以在更高resolution的feature map上计算，所以一定程度上缓解了“small objects moving fast problem”。
在这里插入图片描述

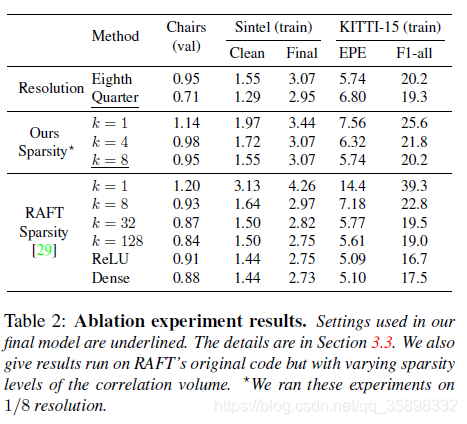

下图是ablation study

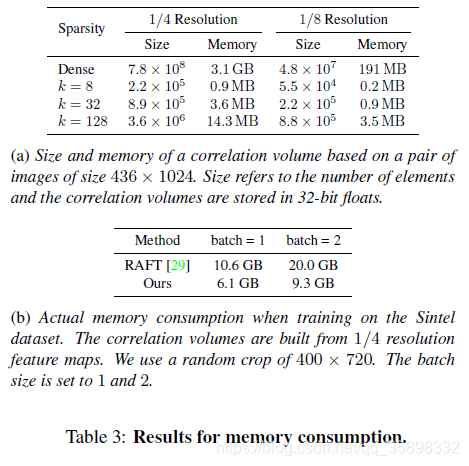

下图是评估memory
